木质大理石输送分拣机械结构设计

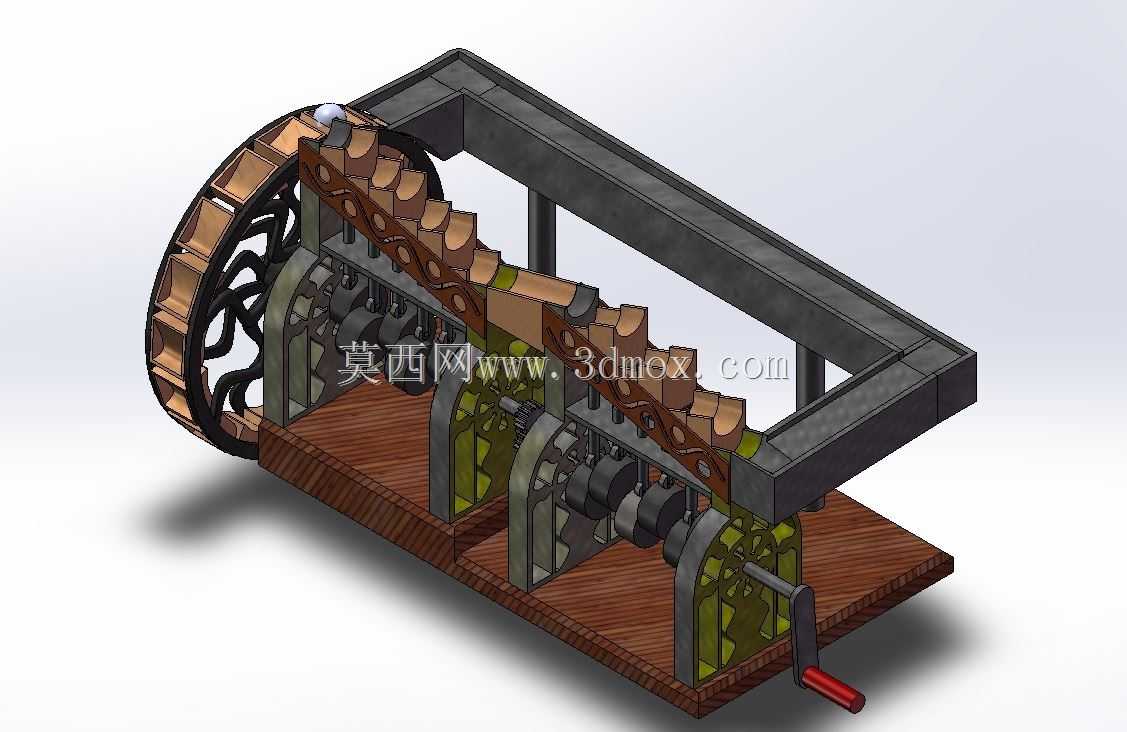

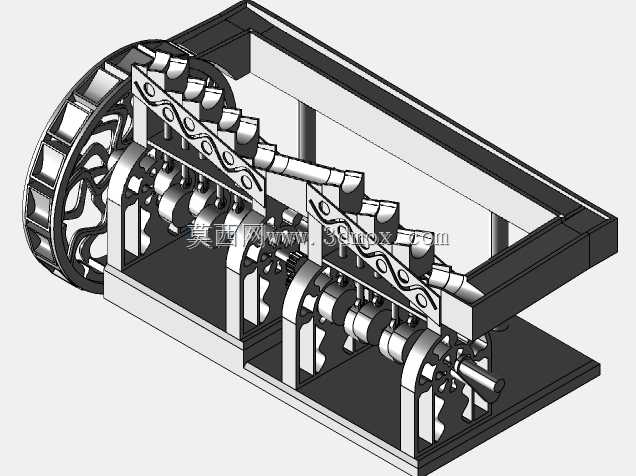

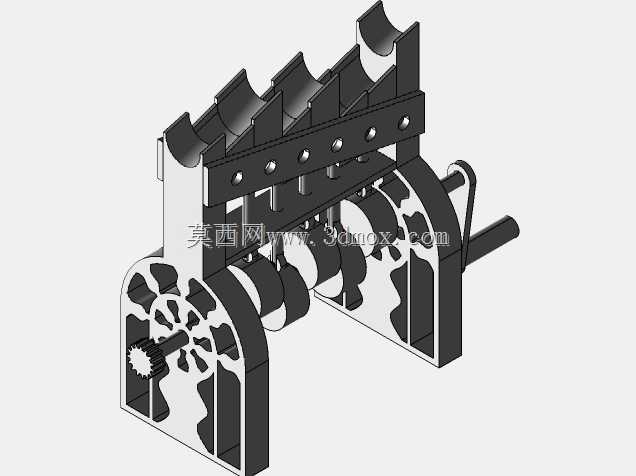

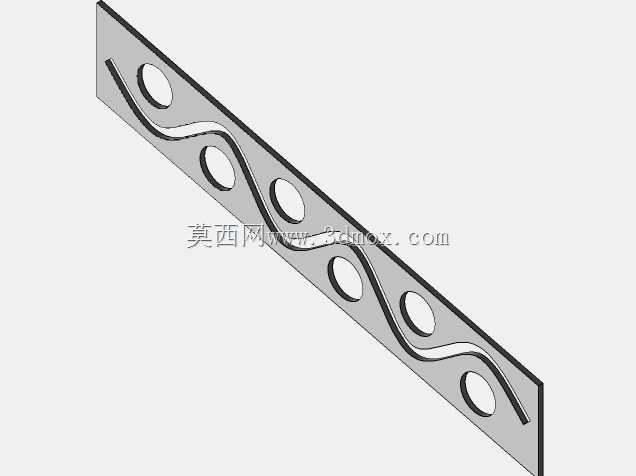

这套木质结构的大理石处理机构，主要面向小型石材加工工坊的教学演示与原理验证场景，区别于工业级重型石材处理设备，整体采用实木作为主体框架材质，搭配金属传动构件，能够直观展示石材从进料到逐块输送的完整动作逻辑，适合用于机械原理教学、仿古机械复原展示以及小型非标输送设备的原理样机验证。从实际功能来看，该机构通过侧置的大直径辐条式手轮输入动力，手轮连接的主轴同步驱动多组平行布置的曲柄连杆组件，每组连杆末端对应一个带弧形承托槽的拨料构件，当主轴转动时，拨料构件会按照固定轨迹做抬升-前移-下放-回退的循环动作，将放置在进料端的大理石块逐块向前输送，避免石材在输送过程中出现磕碰、堆叠的问题，承托槽的弧度经过匹配设计，刚好贴合常见规格的方形大理石坯料轮廓，输送过程中不会出现卡料、掉料的情况。设计思路上，主体框架采用矩形实木型材搭建，底部为整板式实木基座，所有传动构件的安装支座都通过螺栓固定在基座上，安装时需要保证多组曲柄的相位角完全一致，否则会出现拨料动作不同步、石材卡滞的问题；侧置的大直径手轮除了手动输入动力的作用外，还自带飞轮储能效果，手动转动时能够降低操作的力度波动，让整个输送动作更加平顺。从安装边界来看，整体机构的横向长度适配常规1.2米宽度的工作台摆放，纵深尺寸控制在0.6米以内，高度不超过0.5米，不需要额外的地脚固定，直接放置在平整台面上即可运行，进料端的高度与常规小型石材切割机的出料台高度匹配，出料端可以直接对接打磨工位的进料导轨，不需要额外增设转接输送结构。传动部分的连杆铰接点都采用了金属轴套配合木质销轴的结构，既保留了木质机械的外观质感，又能降低铰接位置的磨损速度，长期运行时只需要定期在铰接点涂抹润滑脂即可维护；框架上方设置的纵向实木横梁，除了提升整体结构的刚性外，还可以作为石材输送过程中的侧向导挡，避免石材在拨料过程中向侧面偏移，导挡的内侧安装有薄铜片，能够降低石材与导挡之间的摩擦阻力，减少石材表面的划伤风险。
