扭曲流线型加捻管道创意造型设计

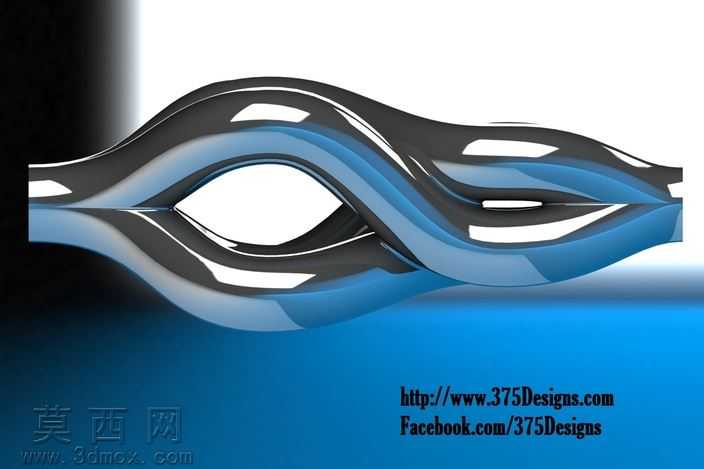

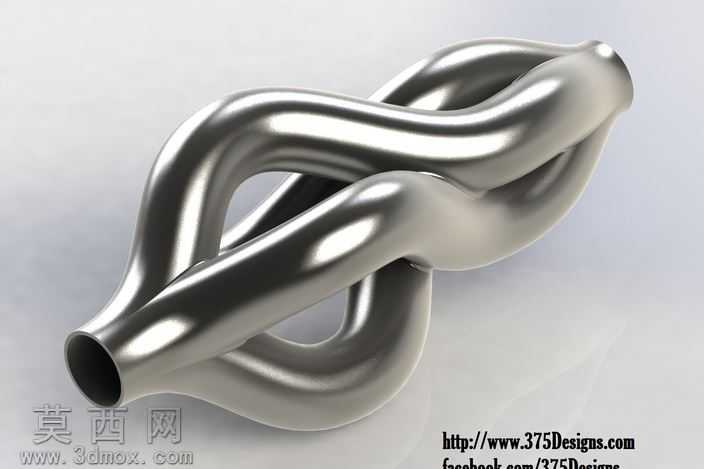

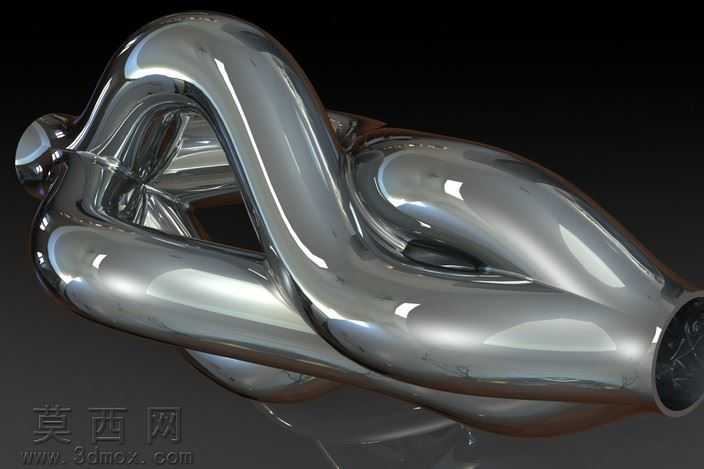

该作品是一款采用创意扭曲造型的管路构件三维设计，整体建模过程依托参数化三维设计环境完成，首先通过基准面的逐层偏移定位，确定管道两端的接口基准位置，在不同基准面上绘制对应截面轮廓，保证两端接口的圆形截面尺寸统一，满足管路对接的基础尺寸要求。建模核心采用扫掠与放样结合的曲面构建方式，在路径绘制阶段，通过多段样条曲线的控制点调整，打造出中部对称扭转的流畅路径，同时对路径的曲率进行连续校验，避免出现曲率突变导致的曲面褶皱问题，保证整个管道外壁曲面达到G2连续的顺滑效果。在曲面加厚环节，严格控制管壁厚度的均匀性，通过厚度分析工具逐段检测，确保加厚过程中不会出现局部壁厚过薄或者几何自交的问题，让整个管路的实体结构具备合理的力学基础。材质设置上，主体管道采用亮面镀铬金属材质，调整材质的反射率与粗糙度参数，模拟高抛光金属的镜面反射效果，同时在管道中部的内嵌结构部分，添加半透明的蓝色亚克力材质，调整材质的折射参数与透光率，让两种材质形成鲜明的视觉对比，突出造型的层次感。渲染阶段采用HDRI环境贴图提供真实的环境反射，搭配顶部柔光与底部补光的布光方案，弱化金属材质的生硬反光，突出曲面的流畅光影过渡，将扭曲结构的韵律感充分展现。设计思路上打破了传统直型管路的刻板造型，采用对称式的双扭线加捻结构，让普通的管路构件兼具工业实用性与艺术展示性，中部的镂空扭转结构不仅在视觉上形成强烈的记忆点，也通过曲面的流线型走向优化了管路内部的流体走向，减少流体在弯折处的阻力，整体造型既具备工业构件的严谨尺寸逻辑，又融入了现代流线型设计的美学特征，可用于创意装置管路、展示性工业构件或者概念工业产品的结构设计参考，整个建模过程严格遵循参数化设计逻辑，所有特征均可通过参数调整实现尺寸修改，方便后续根据实际使用需求调整管径、扭曲幅度与整体长度，具备较强的设计延展性。
