木材加工用刀片夹持固定工装结构

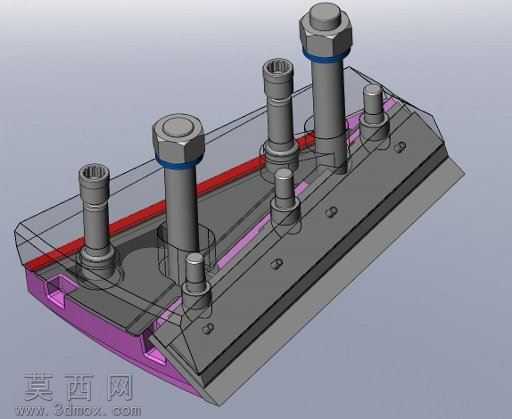

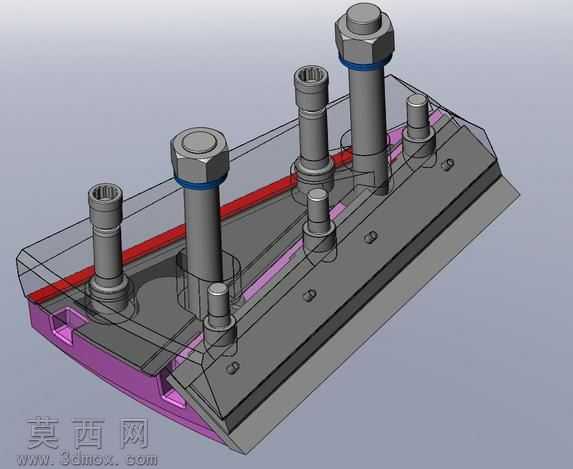

该三维模型为木材削片加工场景使用的刀片夹持固定工装，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装配的公差配合逻辑，对每一处连接结构都做了可装配性校验。模型主体分为上下两层夹持基座，下层基座采用紫灰色硬质合金材质设定，底部开设减重与排屑共用的凹槽结构，边缘做了45度倒角处理避免应力集中，上层夹持压板采用深灰色高强度钢材材质设定，压板与基座贴合面做了0.02mm的平面度公差约束，保证刀片装夹后的贴合紧密性，避免加工过程中出现刀片晃动偏移的问题。模型中包含多组不同规格的紧固件，其中两根大直径外六角螺栓采用带蓝色防松垫圈的结构设计，用于提供主要的夹持锁紧力，螺栓与压板的过孔之间保留了合理的间隙余量，方便装配时的位置微调；其余不同长度的内六角圆柱头螺钉分布在压板的不同点位，用于辅助压紧，保证刀片整个长度方向的受力均匀，避免局部压合不紧导致的加工崩刀问题。建模时对所有螺纹结构都做了简化的修饰螺纹处理，既保证了模型的轻量化便于装配调试，又能清晰表达螺纹连接的设计意图，所有零件都添加了对应的材质外观贴图，渲染时采用柔和的工业灰背景，通过半透明剖视的展示方式，清晰呈现内部紧固件的排布位置与夹持结构的配合关系。设计思路上充分考虑了木材削片作业的高负载、强振动工况，通过多点位锁紧、大直径主螺栓承载、防松垫圈防松的组合结构，提升工装在高速切削作业中的稳定性，同时基座上预留的定位销孔结构，能够实现工装在削片机设备上的快速定位安装，降低换刀调试的时间成本，整体结构紧凑，受力路径清晰，完全满足木材工业削片加工的刀具装夹使用需求。
