ESP32-CAM模块带枢轴接头防护安装支架

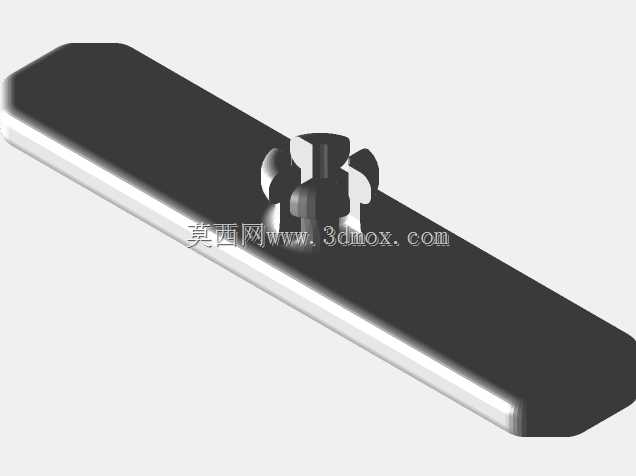

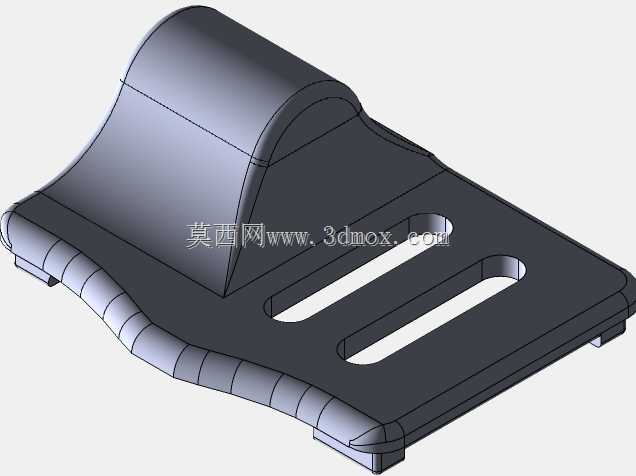

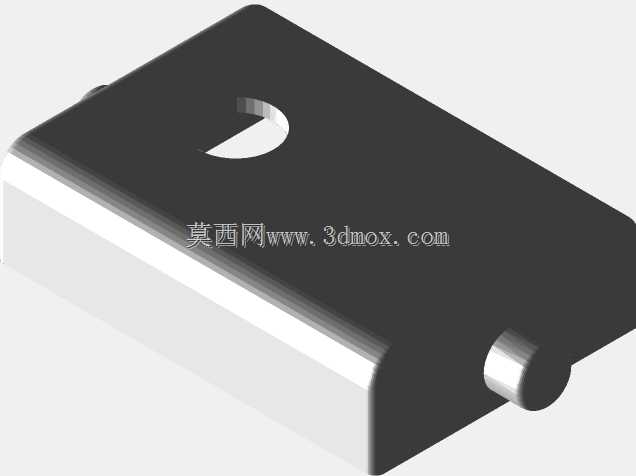

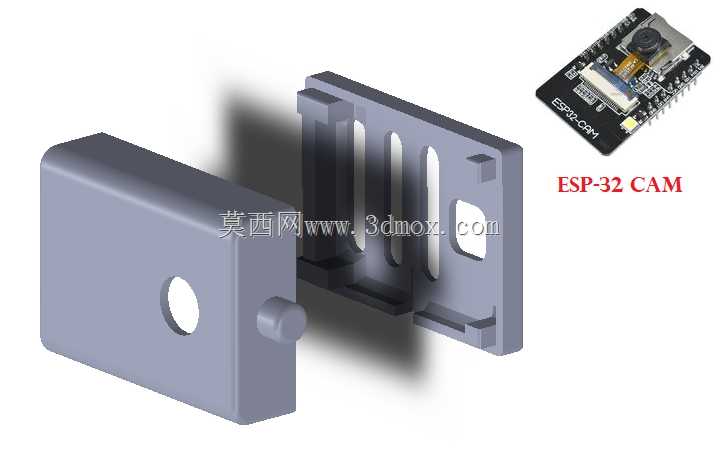

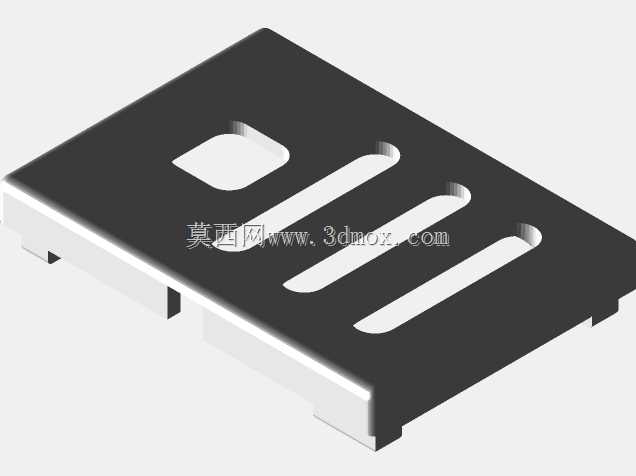

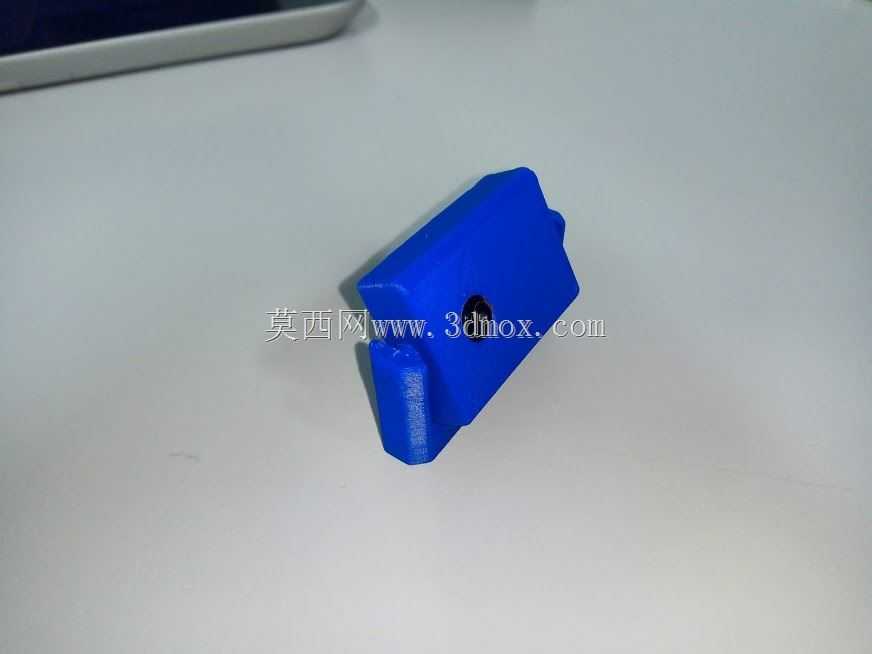

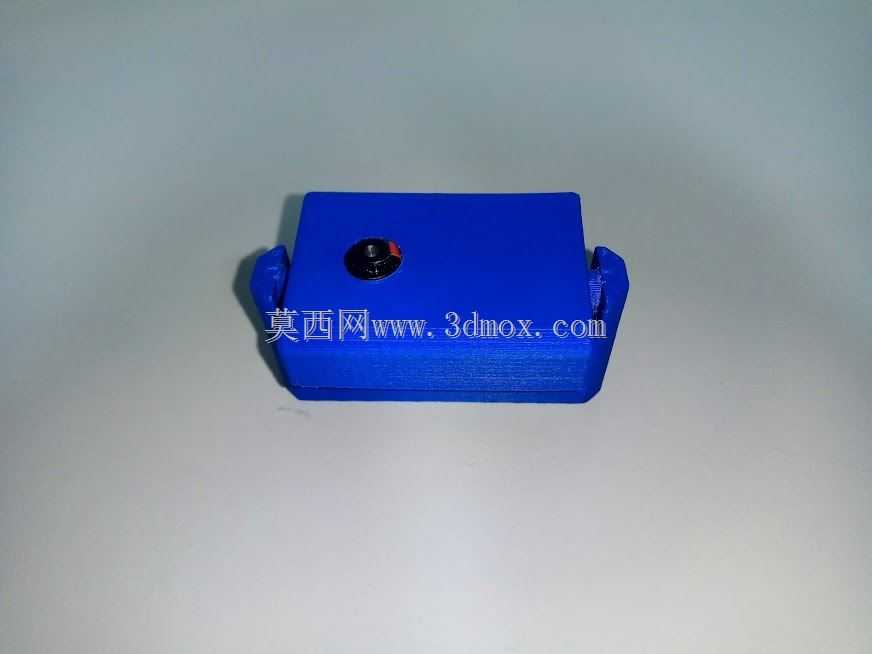

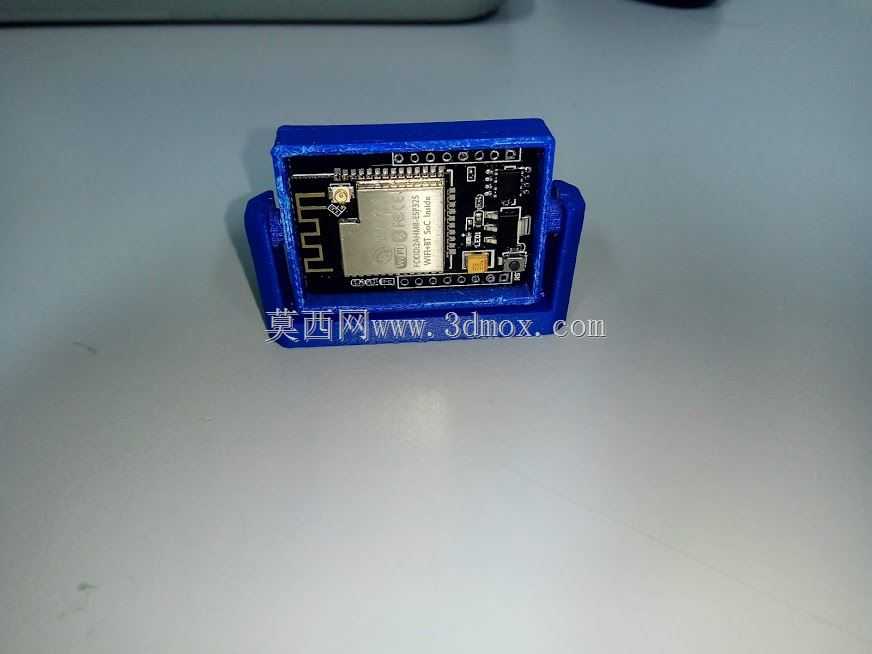

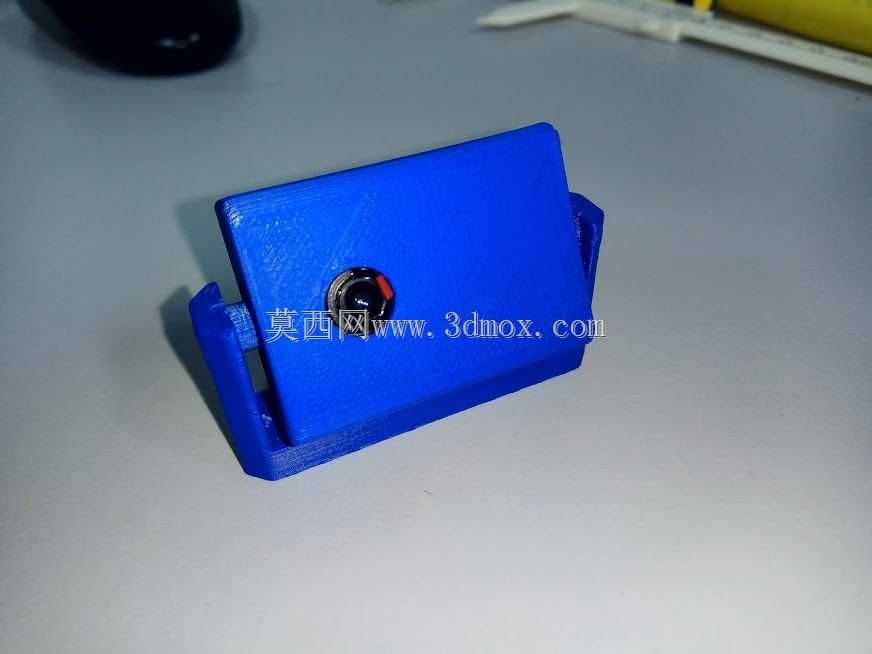

这款适配ESP32-CAM摄像模块的安装支架，主要面向嵌入式视觉采集场景的硬件部署需求，常见于小型物联网监测节点、桌面视觉识别装置、入门级AI视觉开发套件的硬件固定环节，解决模块裸板直接安装时易受磕碰、镜头角度难以灵活调整、接线端受力易松脱的实际工程问题。从结构设计逻辑来看，整体采用分体扣合式结构，分为基座与扣盖两个核心部件，基座一侧预留圆形镜头避让孔，孔位尺寸严格匹配ESP32-CAM模组的镜头外廓，装配后镜头端面与基座外表面基本齐平，既可以避免镜头被外物刮擦，也能减少环境杂光对成像质量的干扰。扣盖内侧设置多道平行限位筋，筋条间距与ESP32-CAM电路板的厚度匹配，装配时电路板可直接顺着筋条滑入到位，不需要额外打胶或者使用螺丝固定电路板，减少装配工序的同时，也方便后期对模块进行固件烧录或者硬件更换。枢轴接头设置在基座侧下方，采用小直径圆柱凸台结构，凸台尺寸适配常用的小型万向支架安装孔位，可实现支架整体的俯仰角度调整，调整到位后依靠枢轴配合的阻尼即可保持角度稳定，不需要额外增设锁紧结构，适配临时调试或者需要频繁调整拍摄角度的应用场景。安装边界方面，整体壳体外形为规整长方体，边角做小圆弧过渡处理，没有外凸的尖锐结构，可直接嵌入到小型设备外壳的预留安装槽内，也可通过背胶或者自攻螺丝固定在平整安装面上，壳体侧面预留接线避让缺口，模块的排线、供电线可从缺口处引出，不会被扣合的壳体压伤线芯。结构设计上充分考虑了3D打印或者小批量注塑生产的工艺性，所有壁厚保持均匀，没有过大的壁厚差导致的缩痕问题，扣合位置设置小尺寸卡扣配合结构，扣合后上下壳体之间的缝隙均匀，不会出现轻易松脱的情况，同时壳体表面开设多道通风格栅，可及时散去ESP32-CAM模块长时间工作产生的热量，避免模块因过热出现画面卡顿、掉帧的问题。在实际选型使用时，需要注意确认所使用的ESP32-CAM模组镜头高度与基座镜头孔的深度匹配，若使用加长镜头版本可适当调整基座对应位置的壁厚，枢轴凸台的长度可根据实际安装的支架夹头厚度做适应性调整，确保安装后转动顺畅无卡滞。
