皮带传动小车配套燃油存储供给装置

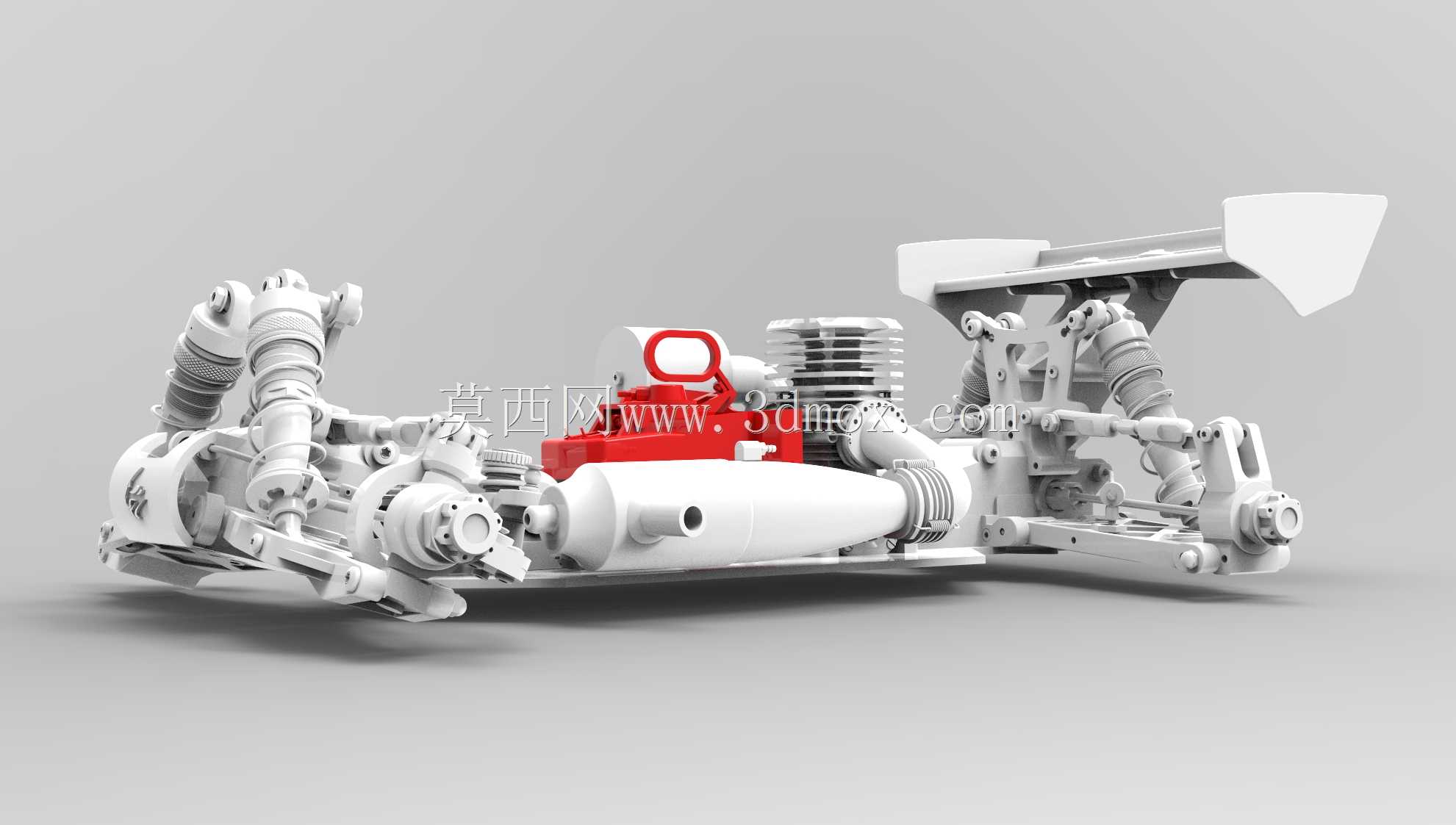

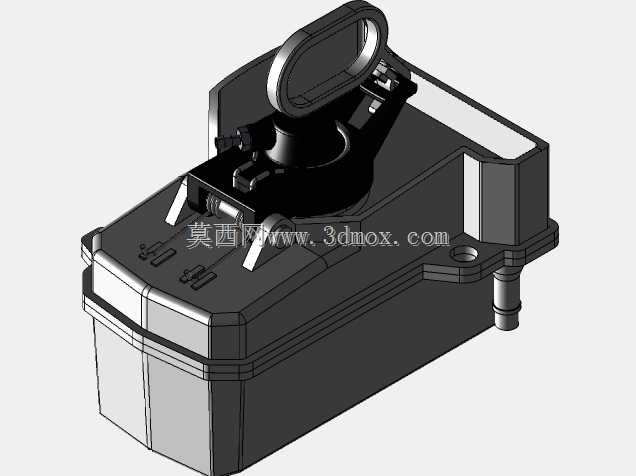

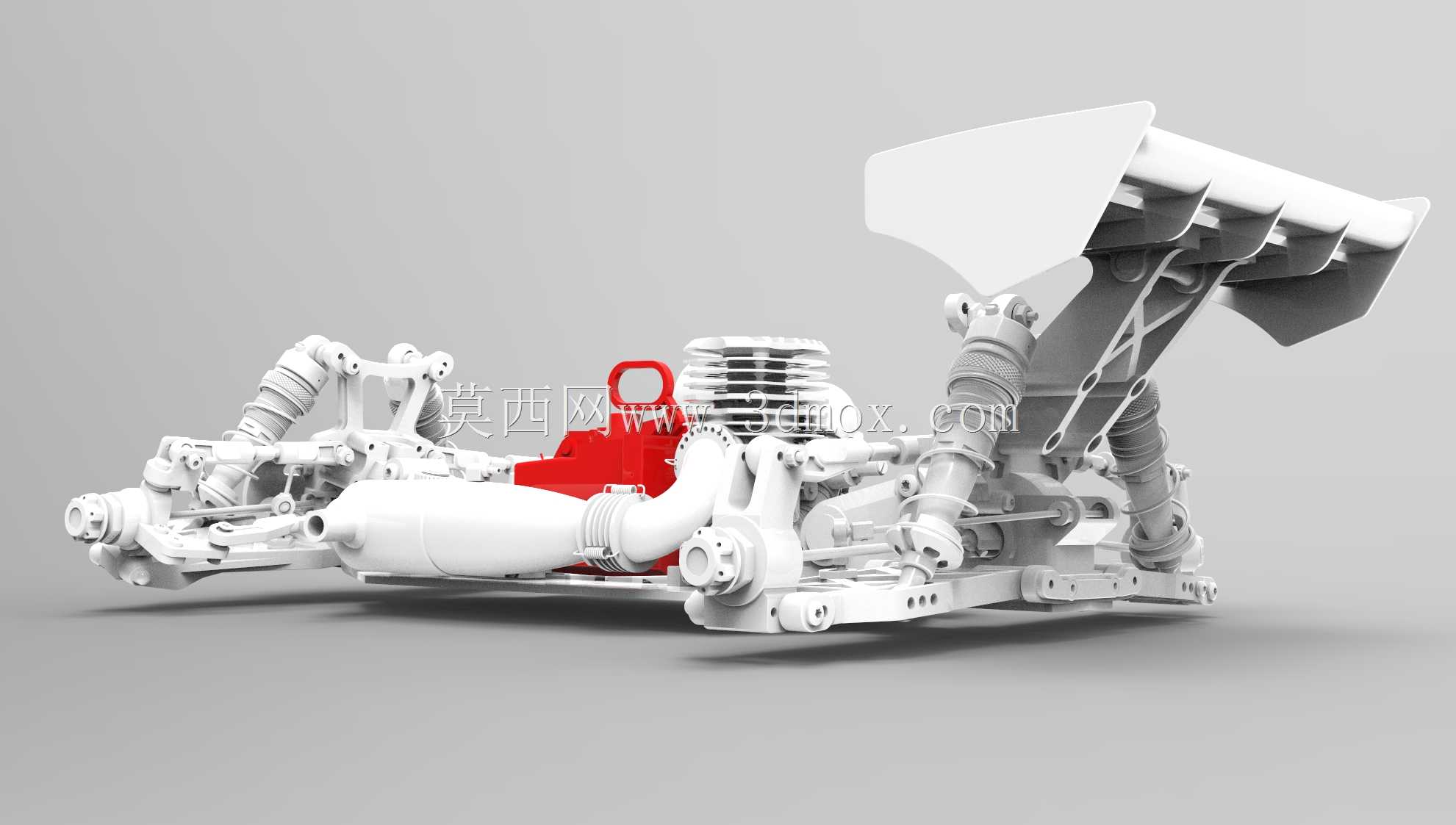

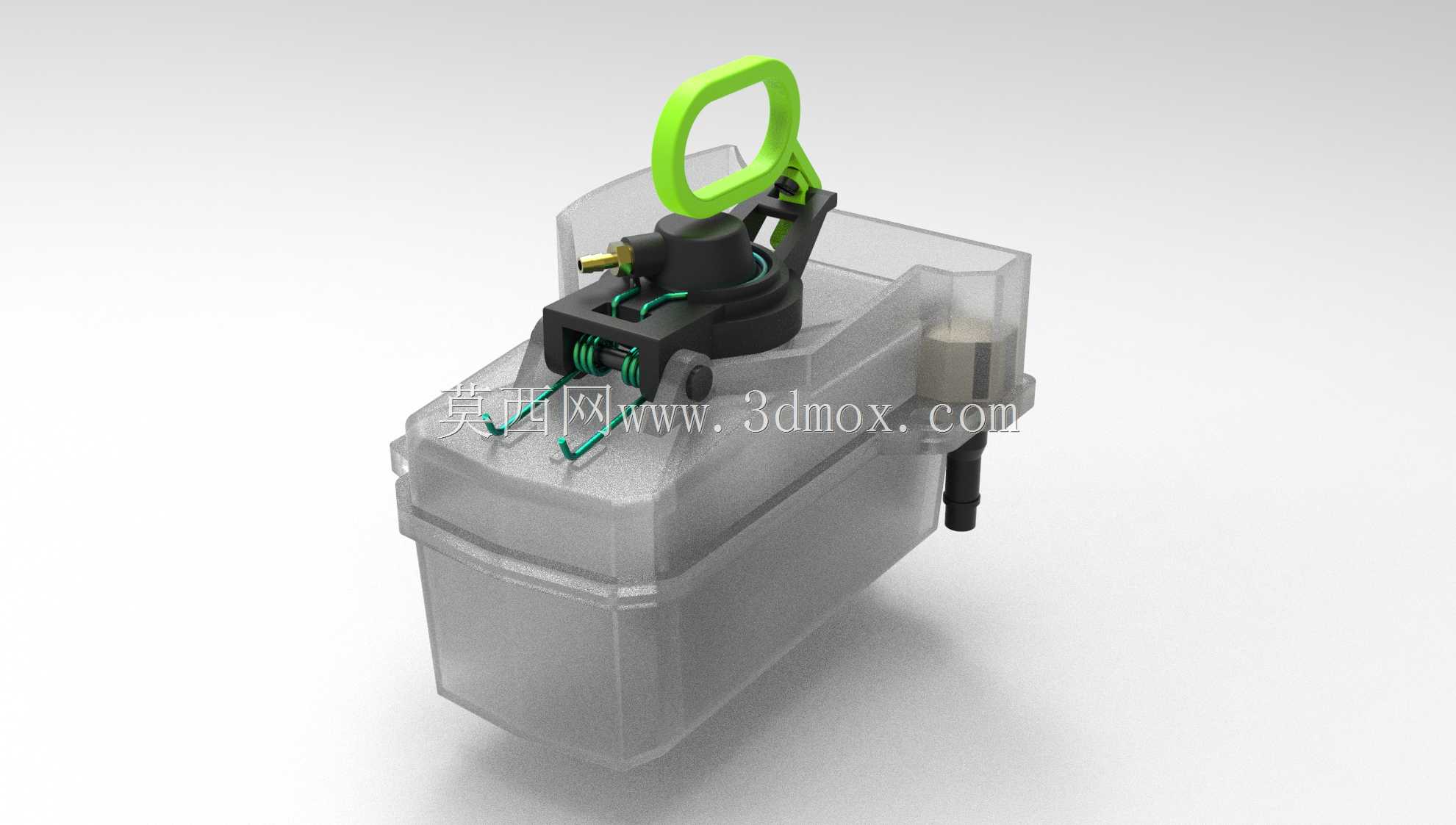

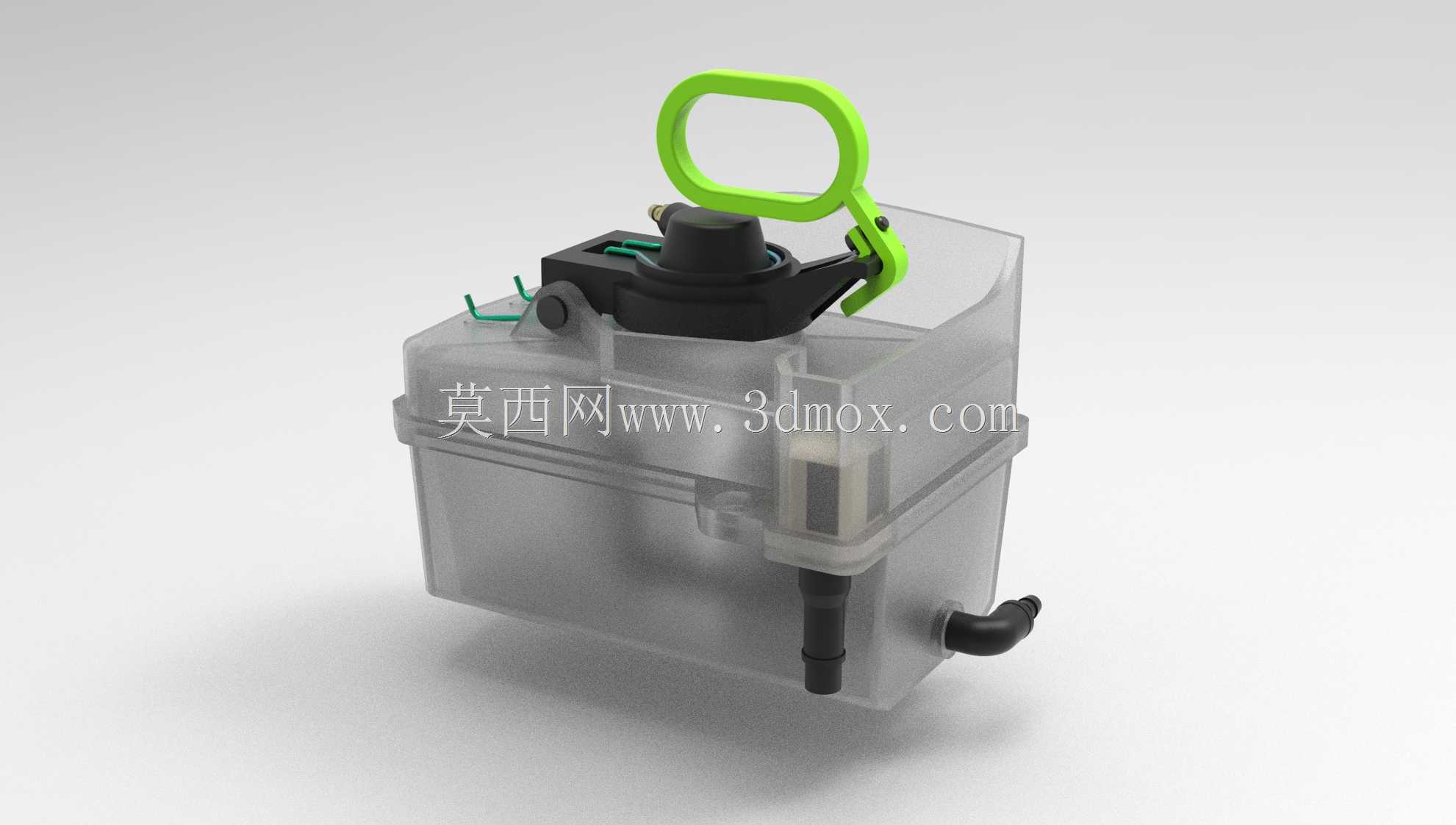

该燃油存储供给装置主要配套小型皮带传动总成小车使用，这类小车多应用于厂区短途物料转运、小型工程机具移动作业场景，作为动力系统的核心储油供油部件，承担着燃油存储、稳定供油、燃油初步过滤的核心功能，直接决定动力单元的持续运行稳定性。从结构设计来看，装置采用半透明工程塑料作为储油腔体主体材质，可直观观察内部燃油剩余液位，无需额外加装液位传感器即可快速判断油量状态，适配小型作业设备轻量化、低成本的设计需求。腔体顶部集成了提拉式快开加注口结构，绿色环形提手既可以作为油箱的搬运提手，也可联动加注口锁止机构，单手即可完成开盖加注操作，在户外作业无辅助工具的场景下实用性极强。加注口周边设置了多组复位弹簧结构，可保证锁止机构在设备运行振动工况下不会意外松脱，避免燃油泄漏风险。腔体侧面预留了标准出油接口，接口位置设置在腔体下部三分之一处，可保证燃油在低液位状态下仍能顺利被抽吸至动力单元，同时接口处集成了小型过滤结构，可阻挡燃油内的杂质进入供油管路，减少动力单元化油器或喷油嘴的堵塞概率。装置底部做了加厚加强筋设计，可承受安装状态下的振动冲击，同时底部设置了定位凸台，与小车车架的安装位完全匹配，安装时可直接卡入定位，无需额外调整位置，配套的固定卡扣可将油箱牢牢固定在车架上，在小车过颠簸路面、急停急走的工况下不会出现移位。从安装边界来看，装置整体外形为近似长方体结构，边角做了大圆弧过渡处理，避免安装时与周边的皮带传动部件、车架结构件发生干涉，顶部提手在收起状态下不会超出设备整体外轮廓，不会影响小车的通行空间。设计过程中充分考虑了小型作业设备的维护便利性，整个油箱无复杂的内嵌结构，外部管路接口均采用快插式设计，后期维护更换时无需拆解周边大量部件，单人即可完成拆装作业。储油腔体的壁厚经过反复校核，在保证结构强度的前提下尽可能做薄，降低整体自重，不会给小车带来过多的额外负载，同时半透明材质耐燃油腐蚀性能经过验证，长期接触汽油、混合燃油不会出现材质脆化、透光性下降的问题。
