适配FDM打印的小型拼装国际象棋套装

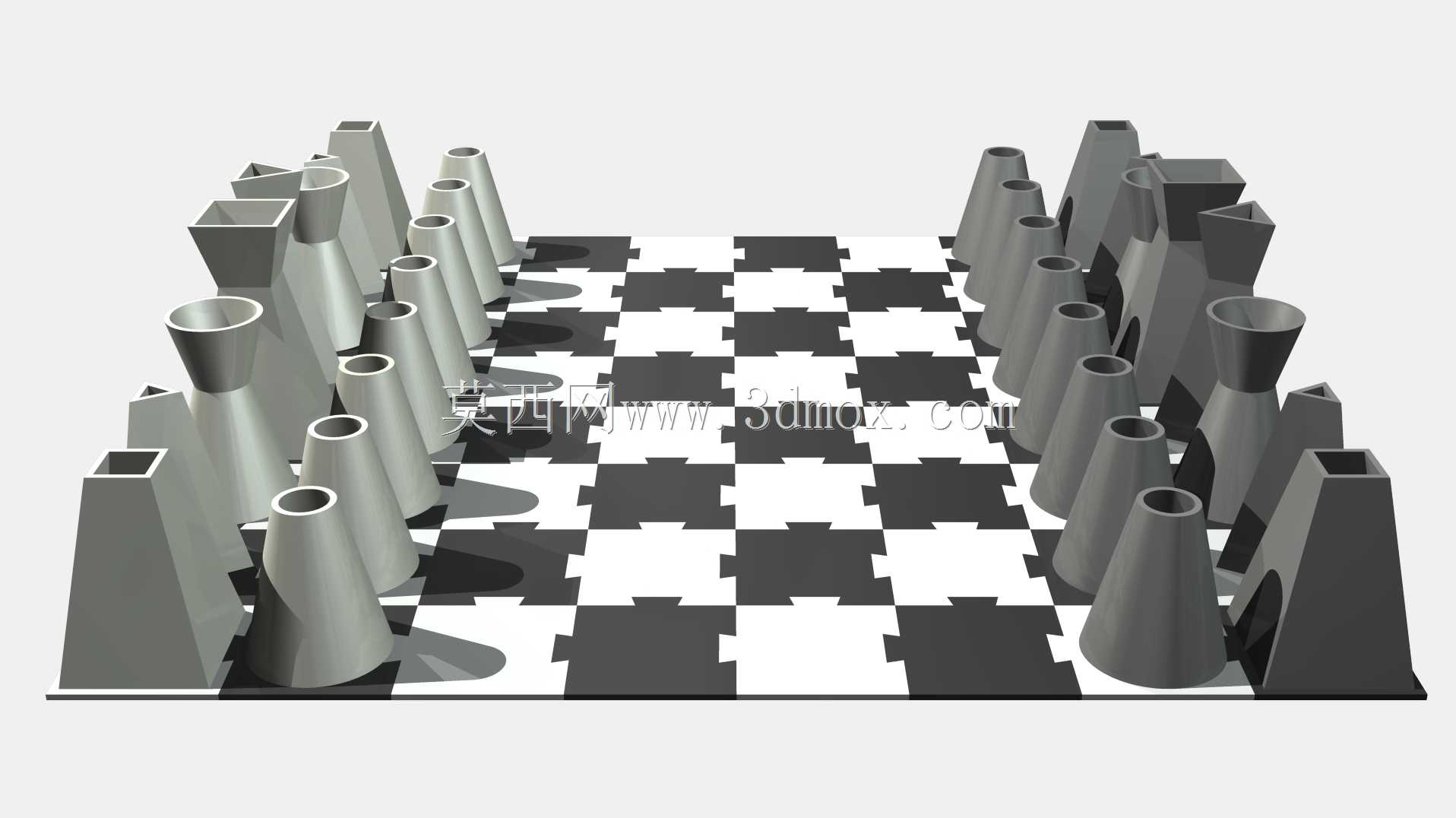

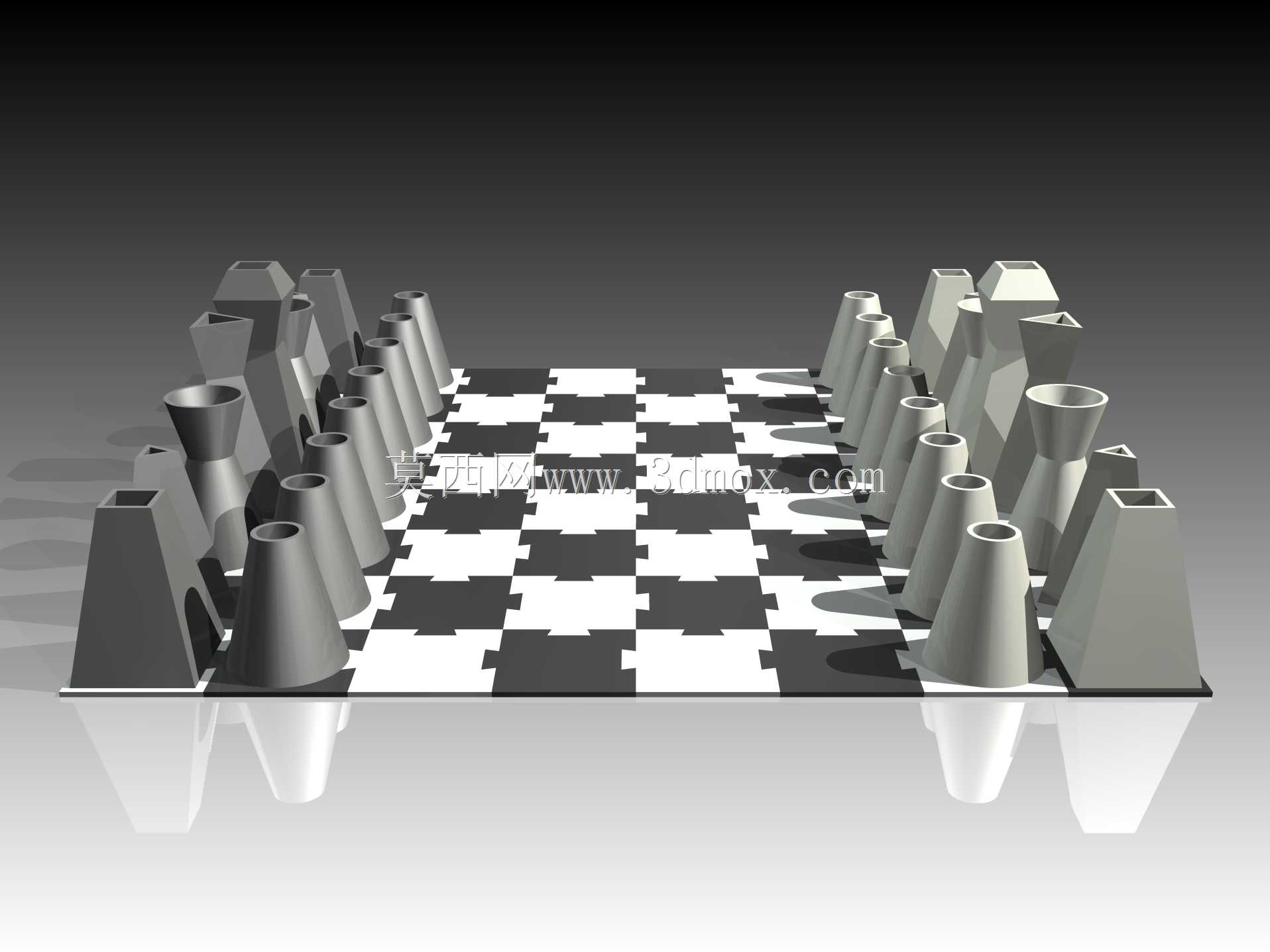

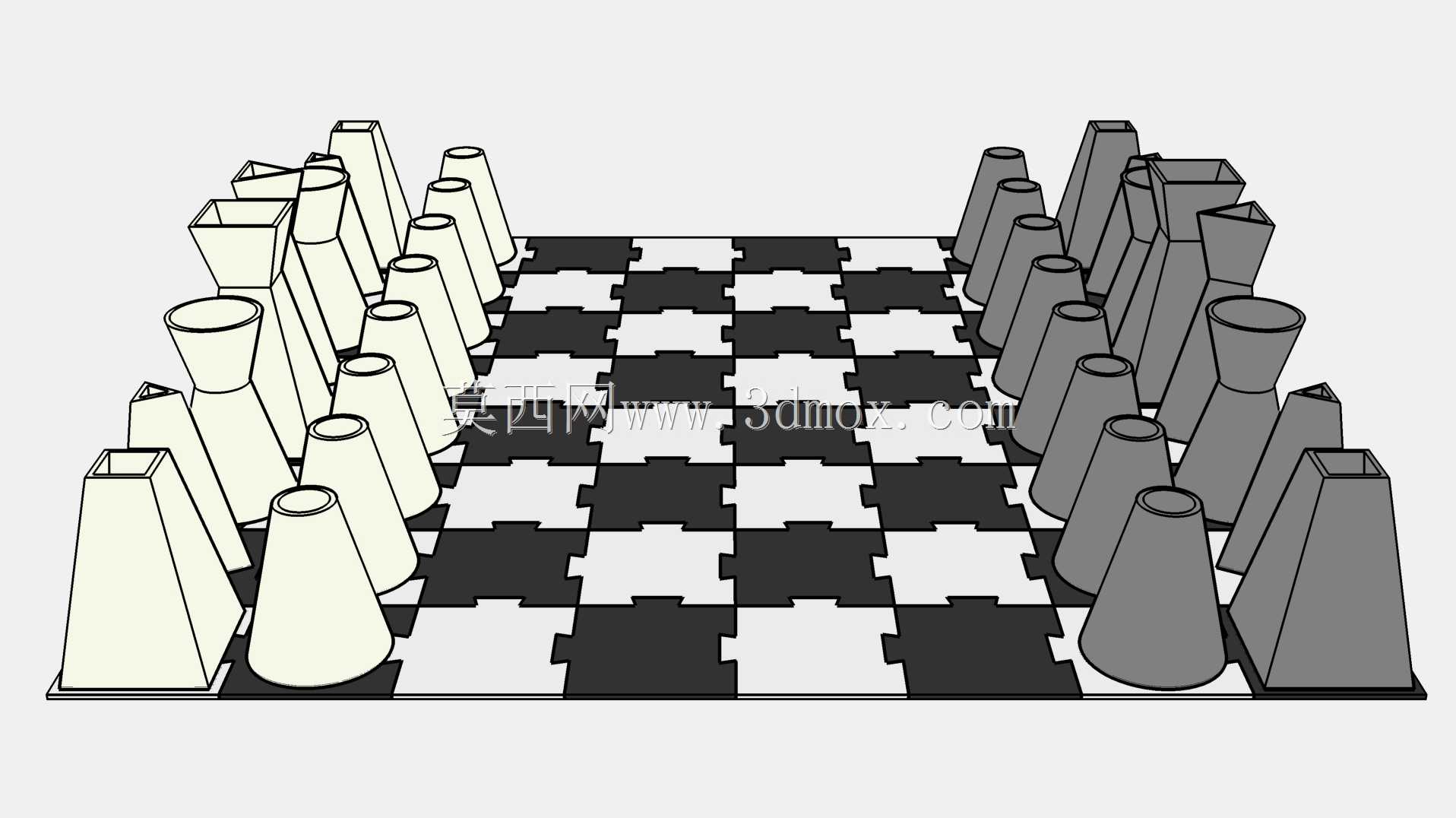

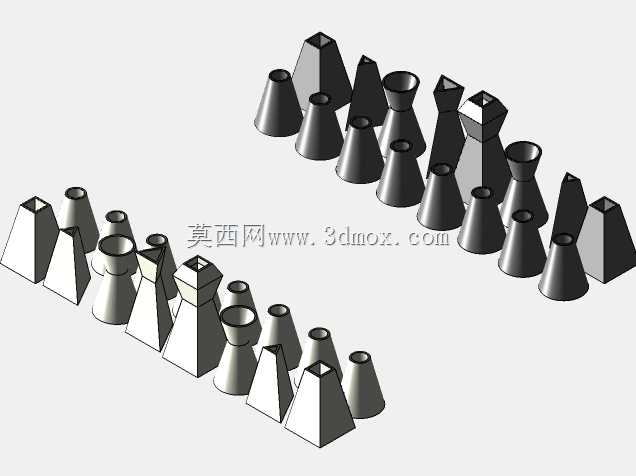

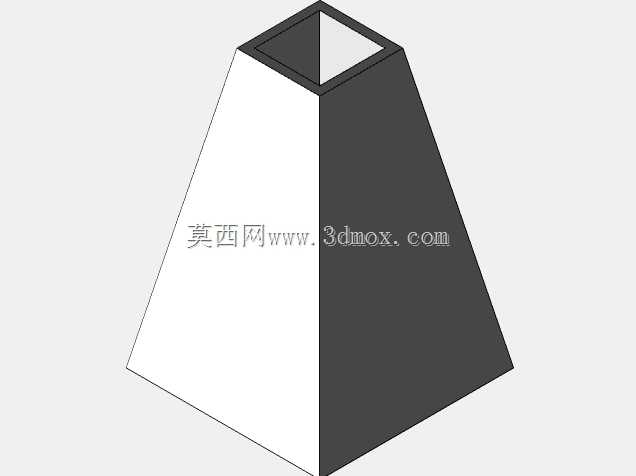

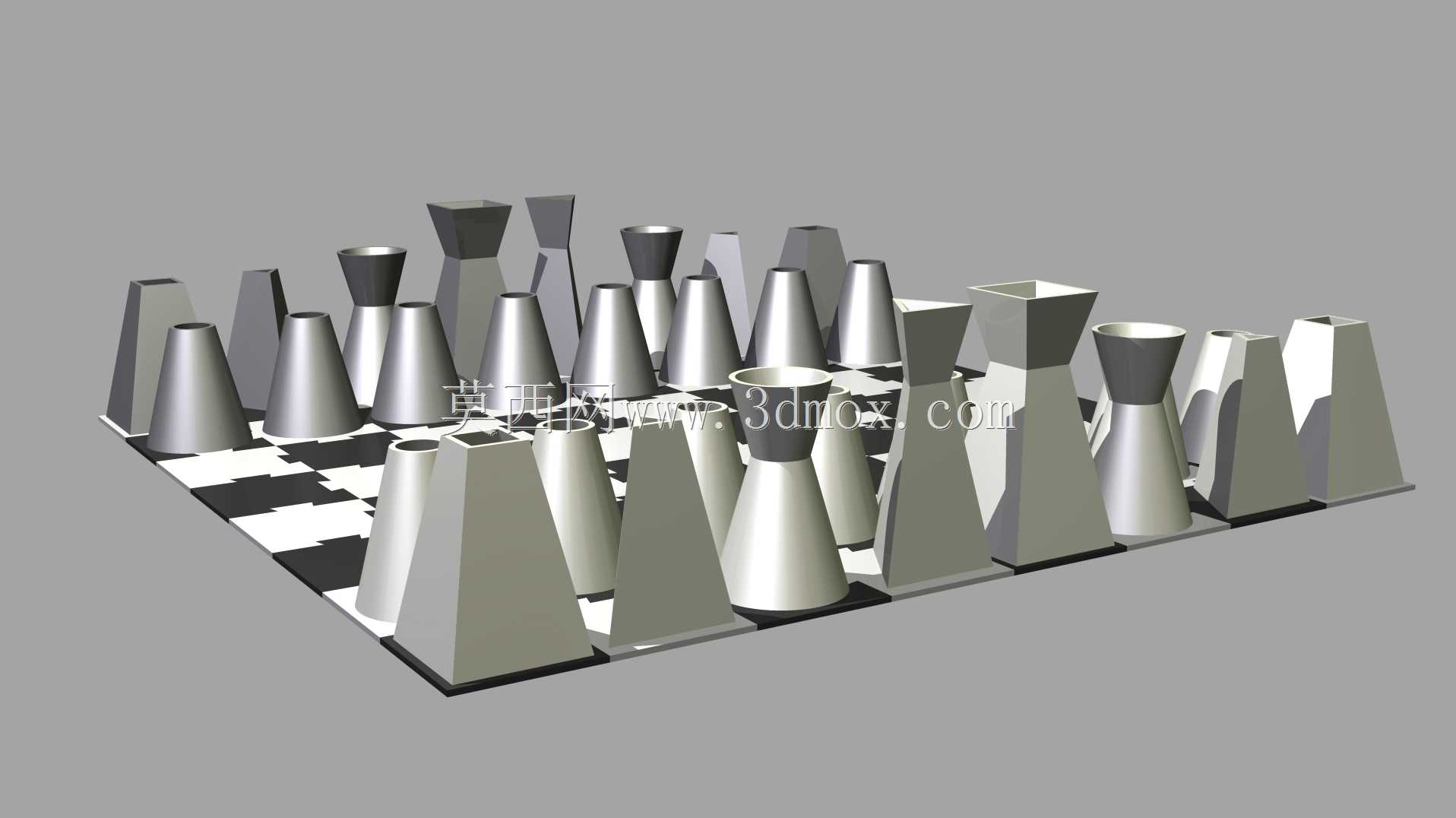

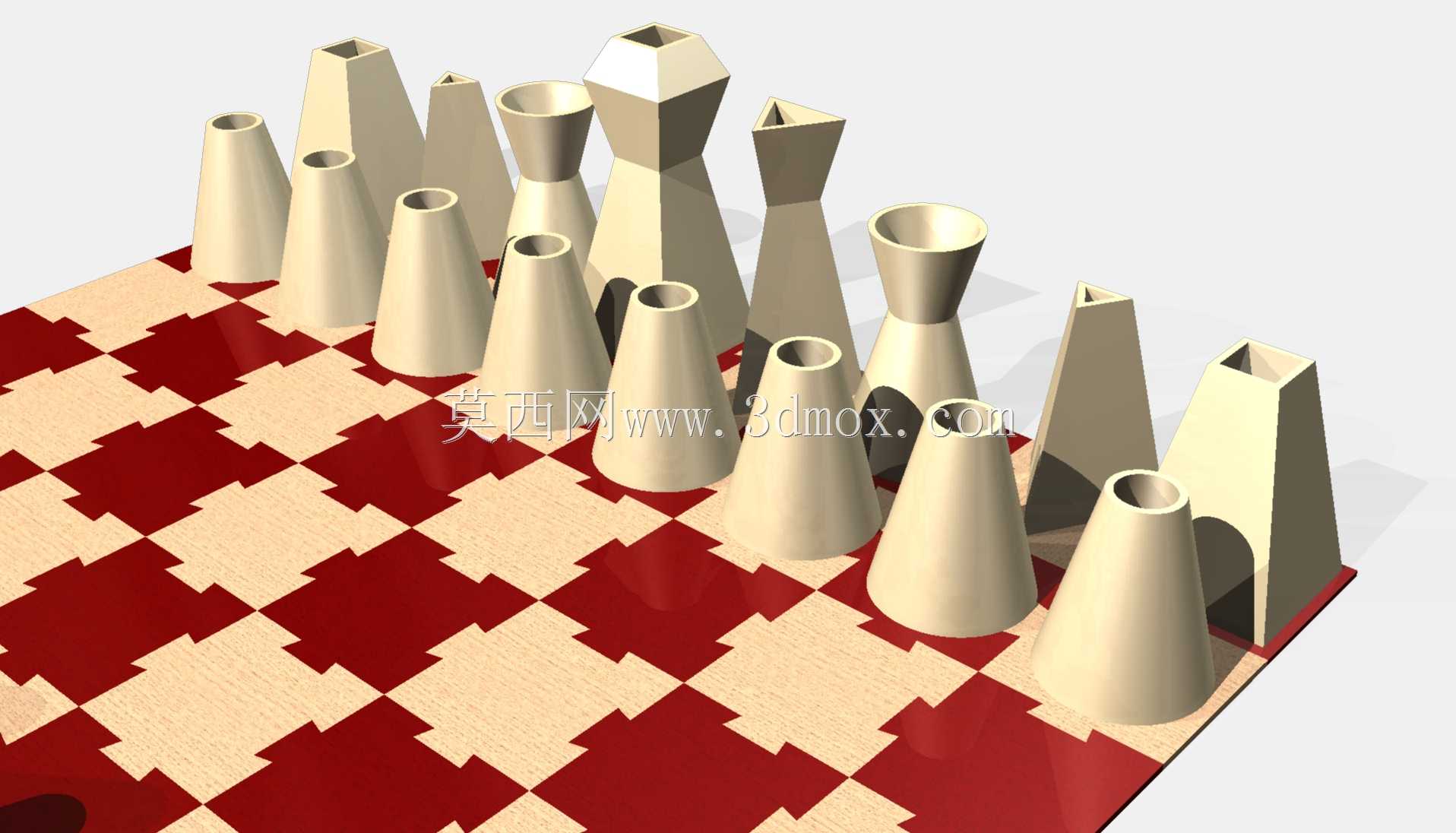

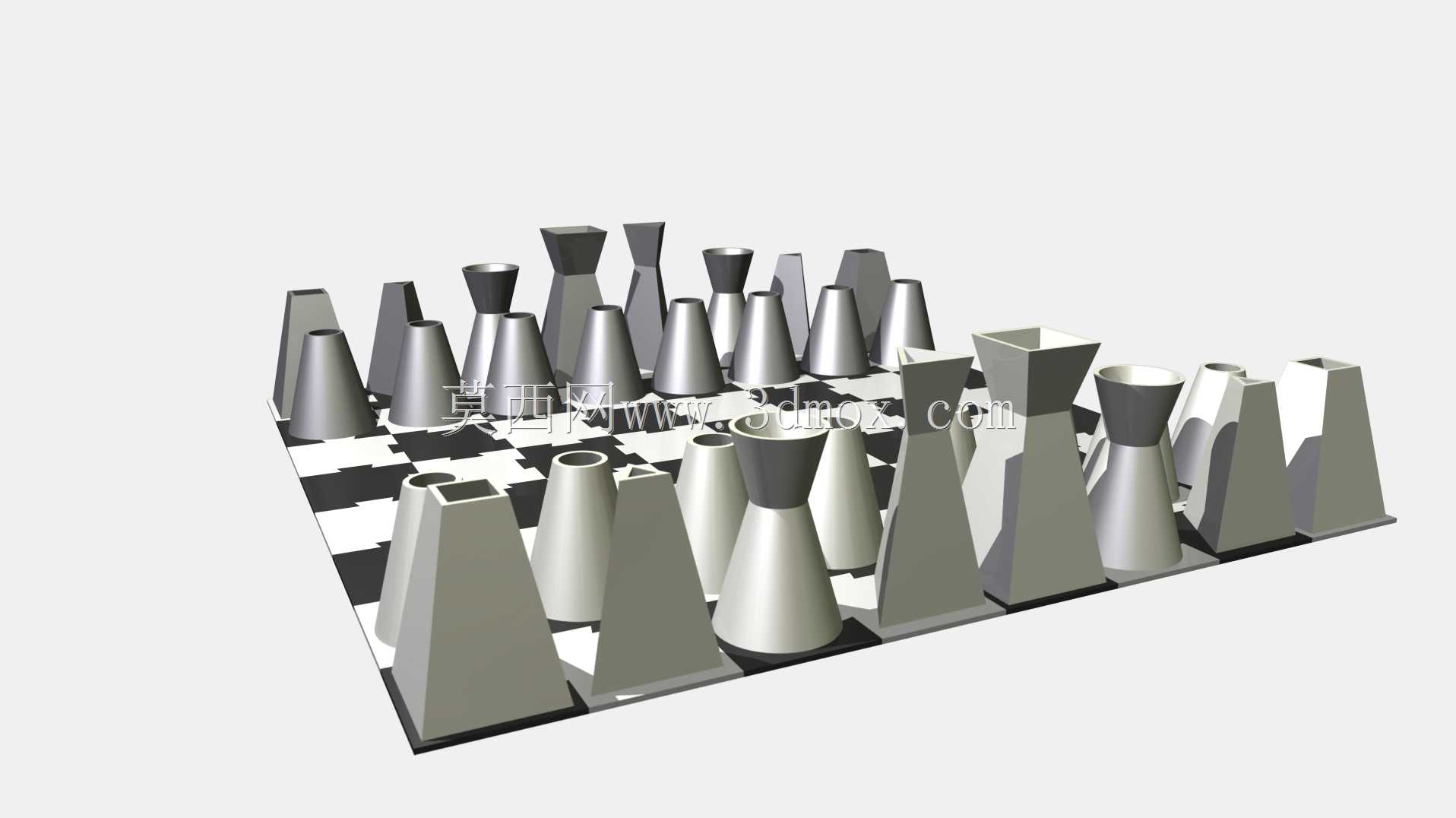

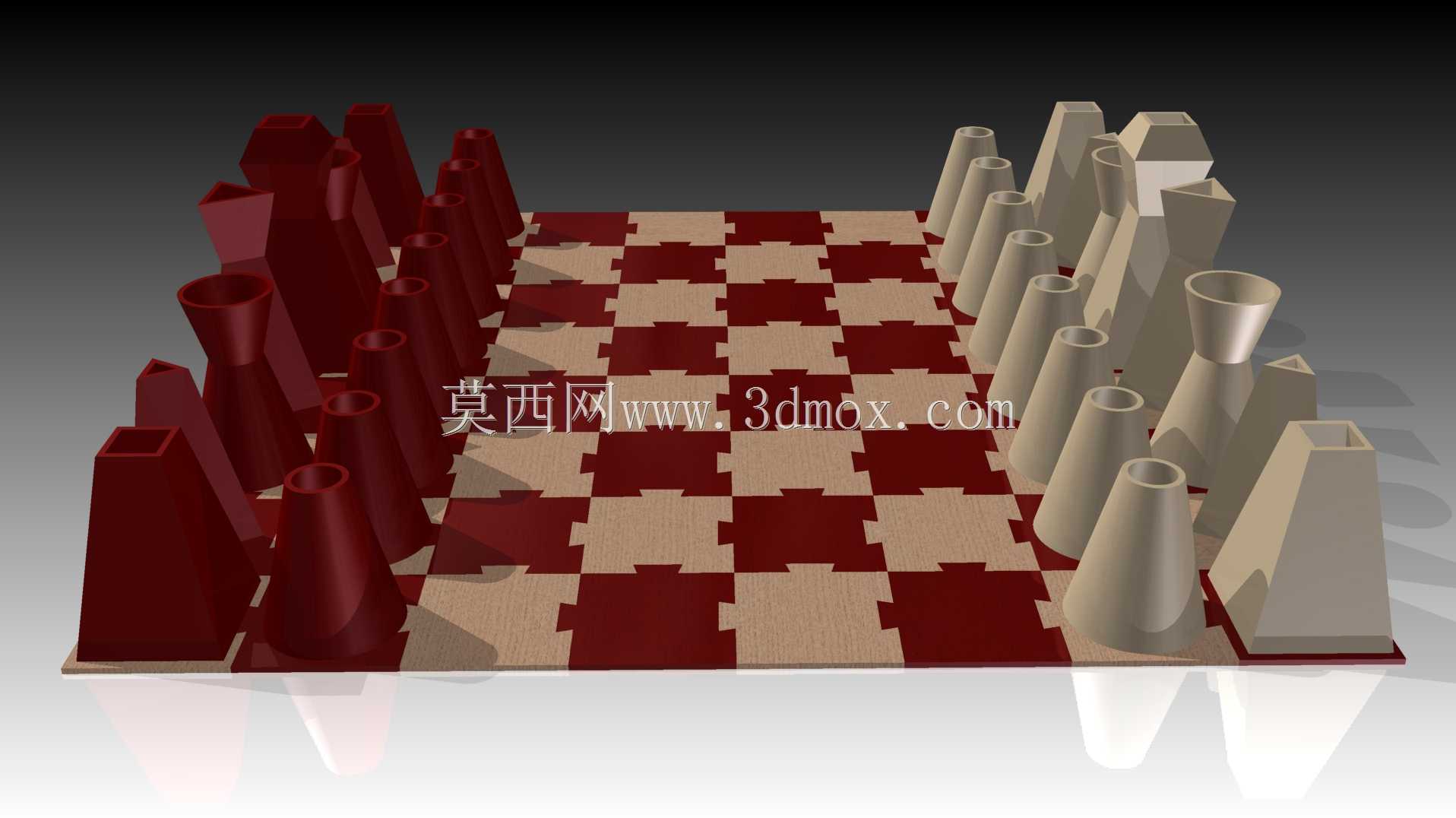

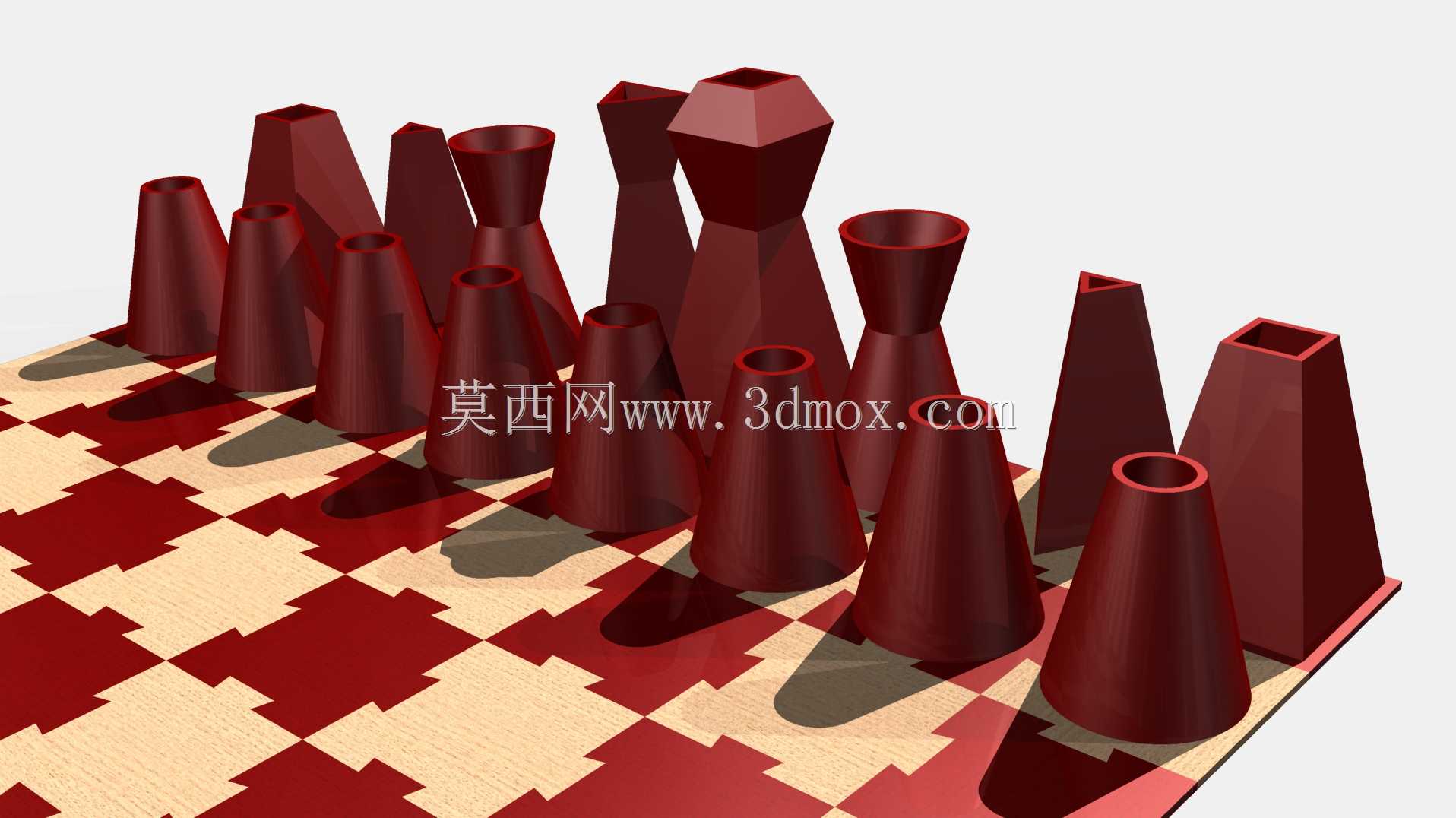

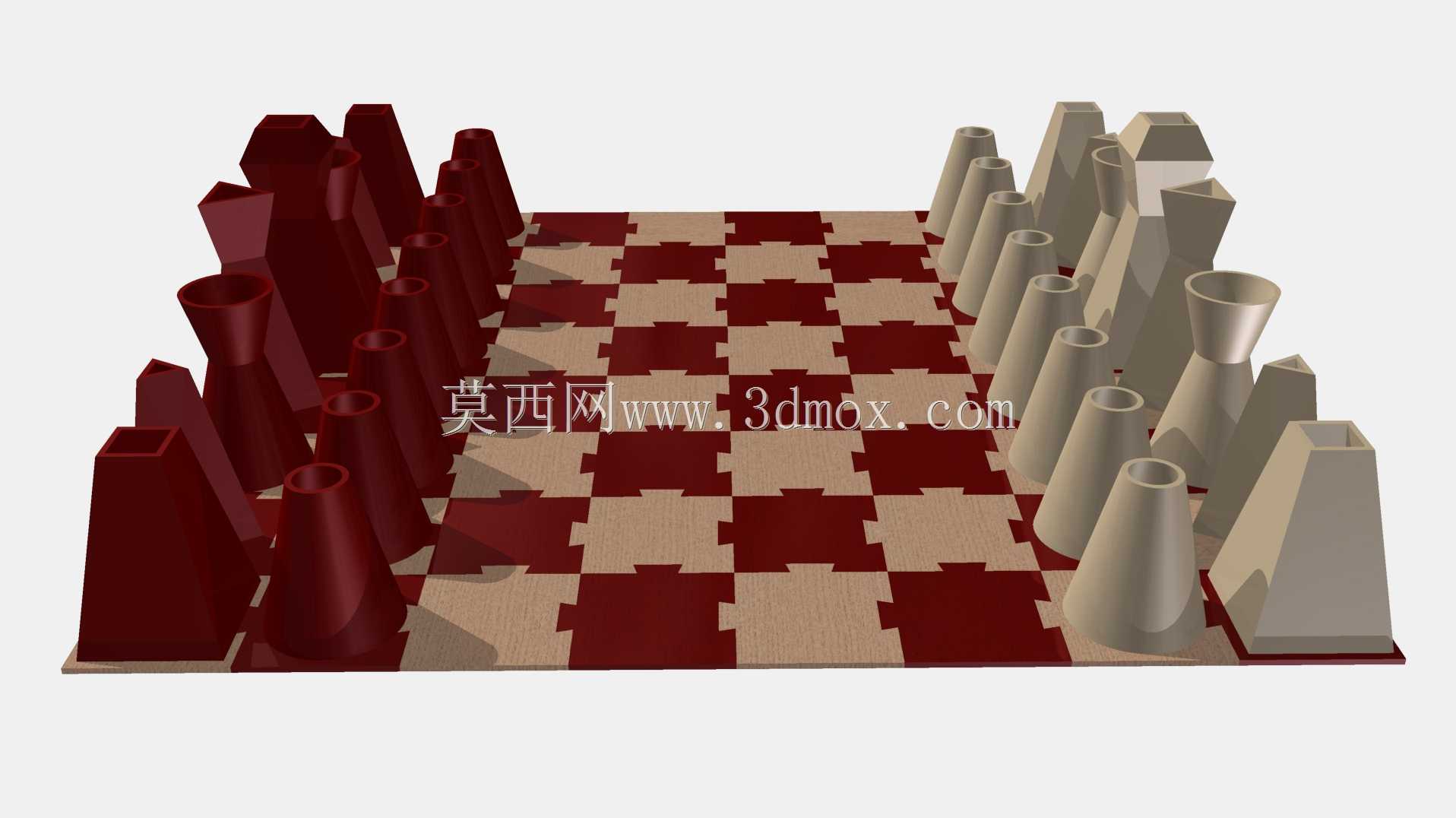

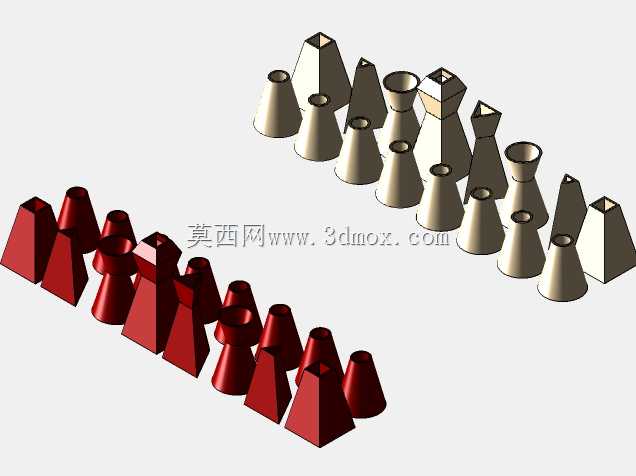

　　这套国际象棋套装的整体外轮廓控制在8英寸见方的尺寸范围内，所有零件的壁厚、拔模角度都针对FDM熔融沉积成型工艺做了定向优化，无需额外添加支撑结构即可完成打印，普通桌面级FDM设备使用常规PLA耗材就能稳定产出合格零件，也可适配激光切割设备加工木质板材制作棋盘本体。棋盘采用模块化拼接结构，每一块棋盘格单元都设计了统一的卡扣接口，相邻单元可通过边缘的凹凸结构直接嵌合锁定，不需要额外粘接或者紧固件就能组装成完整的平整盘面，拆分后可堆叠收纳，大幅降低存放占用的空间。棋子部分摒弃了传统国际象棋复杂的曲面雕刻造型，全部采用简约几何化构型，不同棋子的身份通过整体轮廓形态做直观区分，王、后、车、马、象、兵的高度依次递减，顶部造型各有辨识度，

　　即使远距离观察也能快速识别棋子身份，所有棋子的底部都做了统一的平面处理，放置在棋盘上时不会出现晃动歪斜的问题，棋子重心经过调整，常规触碰下不易倾倒。设计过程中优先考虑了打印容错率，所有转角位置都做了小半径圆角过渡，避免FDM打印时出现尖角翘边、层间结合力不足的问题，零件的最小壁厚控制在1.2mm以上，保证打印完成后的零件有足够的结构强度，日常拿取、挪动过程中不会出现断裂破损。这套套装除了作为常规桌面棋类娱乐器具使用外，也可作为3D打印入门的练习模型，所有零件的打印路径都做了优化，单层印刷时走线均匀，不会出现局部堆料或者缺料的问题，新手也能顺利完成整套模型的打印制作。棋盘拼接完成后整体平面度误差控制在0.5mm以内，

　　棋子底部和盘面接触面积足够，滑动棋子时手感顺畅，不会出现卡滞的情况。如果采用激光切割工艺制作棋盘，板材厚度适配3mm标准密度板或者亚克力板，切割路径无锐角，不会出现烧边或者崩边的问题，切割完成后直接拼接即可使用，不需要二次打磨处理。整套模型没有需要后期装配的活动小零件，所有棋子都是一体化打印成型，不存在组装松动的隐患，日常使用维护简单，即使单个棋子损坏也可以单独重新打印替换，不需要重新制作整套产品。
