可3D打印四旋翼无人机机架结构设计

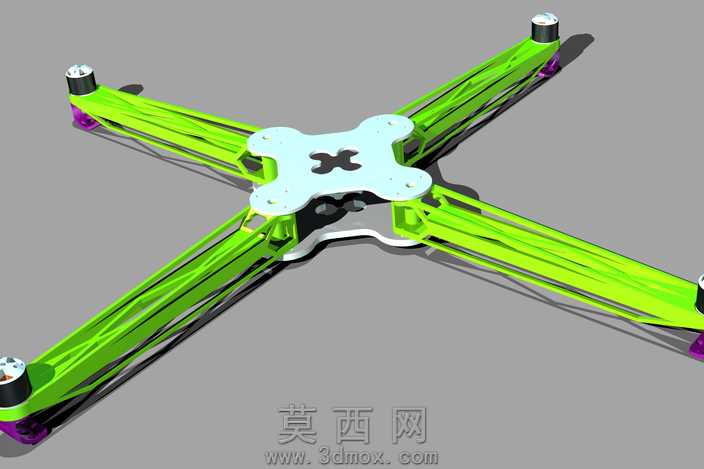

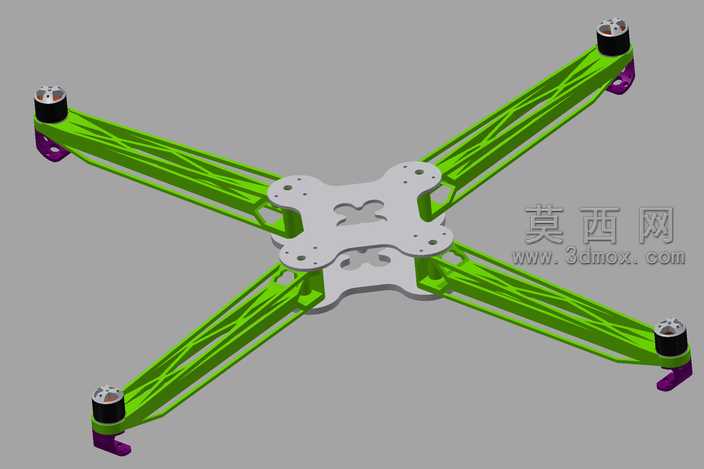

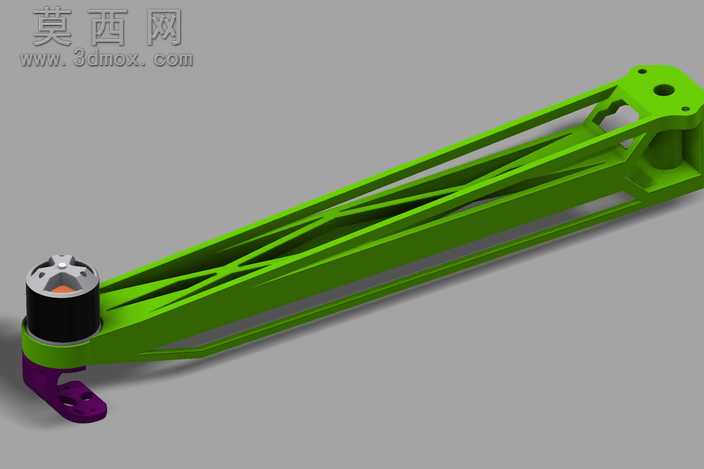

本作品为适配3D打印工艺设计的四旋翼无人机机架，整体采用X型经典四轴布局，建模阶段围绕FDM熔融沉积成型的工艺特性做了全流程适配优化，兼顾结构强度、打印可行性与飞行性能需求。机架核心结构分为中心安装板与四根机臂两大部分，中心板采用双层叠合设计，上下板均预留了飞控、电调、电池、接收机等核心航电部件的标准安装孔位，孔位排布严格遵循常用小四轴飞控的安装孔距规范，同时在中心区域做了异形镂空减重处理，在不降低结构刚性的前提下尽可能削减非必要耗材，降低机架整体自重。四根机臂采用一体化流线型设计，臂身内部做了连续的三角加强筋拓扑结构，这种结构既可以抵消飞行过程中电机转动带来的谐振震动，提升飞行稳定性，又能避免实心机臂打印耗材过多、重量过大的问题，机臂末端预留了标准电机安装座，适配指定规格的外转子无刷电机，机臂根部与中心板的连接位置做了加厚过渡处理，避免炸机时机臂从根部断裂，同时机臂末端下方设计了一体化的脚撑结构，脚撑末端做了圆弧缓冲造型，起降时可以吸收冲击能量，保护机载设备与电机。建模过程中所有棱角位置都做了圆角过渡处理，既避免3D打印过程中出现应力集中导致的层间开裂问题，也能提升打印成品的外观质感，所有安装孔位都预留了合理的打印公差，无需二次打磨即可完成螺丝装配。材质渲染阶段，机臂部分采用亮绿色半哑光工程塑料质感，模拟PLA打印耗材的真实视觉效果，中心安装板采用银灰色金属质感，模拟碳纤维或铝合金板材的视觉表现，电机部分做了黑色金属与紫色塑料的分色处理，脚撑部分采用深紫色耐磨塑料质感，整体渲染效果还原了实际打印组装后的真实状态。设计思路上全程围绕3D打印的家用桌面级设备适配性展开，所有部件均无需支撑即可完成打印，打印方向经过优化，将受力方向与打印层纹方向垂直，最大化提升打印件的结构强度，整体机架拆装便捷，维修替换成本低，适合航模爱好者自行打印组装使用。
