发条驱动可3D打印四轮小车结构设计

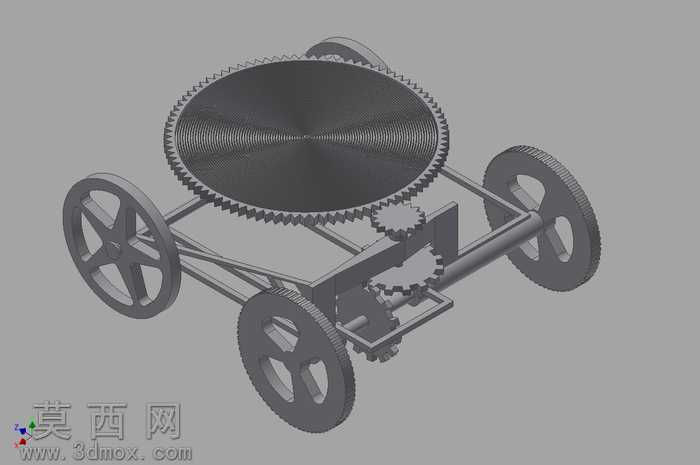

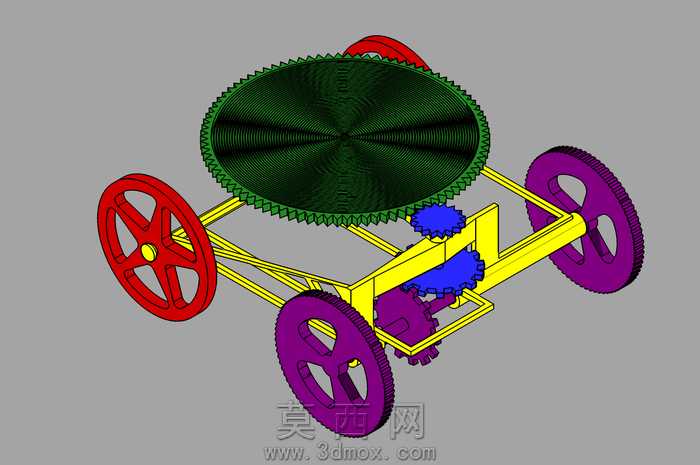

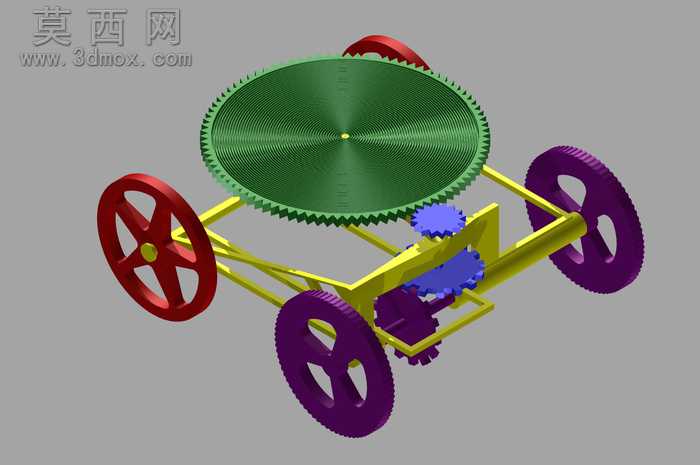

本作品为适配3D打印工艺设计的发条驱动四轮小车，整体建模过程围绕FDM熔融沉积成型的工艺特性展开，所有零部件均做了适配打印的结构优化，避免大角度悬空结构，无需额外支撑即可完成打印，降低打印门槛与耗材损耗。建模阶段先完成动力核心的齿轮组参数化设计，顶部大直径齿盘作为发条储能的核心构件，齿形采用标准渐开线圆柱直齿设计，啮合间隙控制在0.2mm，既保证3D打印的成型精度容错空间，又能让齿轮传动过程顺滑无卡滞，不会因打印层纹导致传动卡顿。传动路径采用三级齿轮减速结构，将上链后发条释放的高转速低扭矩动力，通过齿轮组逐级放大扭矩传递至后轮轴，保证小车获得足够的行进驱动力，齿轮与轴的配合间隙预留0.15mm，适配PLA、ABS等常见3D打印耗材的热胀冷缩特性，装配时无需额外粘接即可实现紧配转动。车架部分采用轻量化镂空杆式结构，在保证整体结构强度的前提下尽可能减少打印耗材用量，轮组采用五辐式镂空设计，轮缘做了细微的防滑纹理处理，既降低打印耗时，又能提升小车行进时的抓地力，避免打滑空转。渲染阶段采用哑光深灰金属质感材质，还原3D打印成品的层纹质感，打光采用45度侧光搭配柔光补光，清晰展现齿轮啮合结构、车架连接节点、轮组装配关系的细节，让观看者能直观理解内部传动逻辑。设计思路上完全摒弃额外金属零件，所有结构件均可通过桌面级3D打印机制作，上链结构集成在顶部大齿盘位置，转动齿盘即可完成发条储能，释放后依靠齿轮传动带动四轮行进，整体结构简单可靠，装配难度低，既可以作为机械传动原理的教学演示模型，也可作为DIY爱好者的3D打印趣味制作项目，所有连接部位均采用卡扣与轴孔配合设计，无需螺丝、胶水等额外紧固件即可完成整车装配，拆解维护也十分便捷。
