120mm电脑风扇磁吸式防尘过滤器

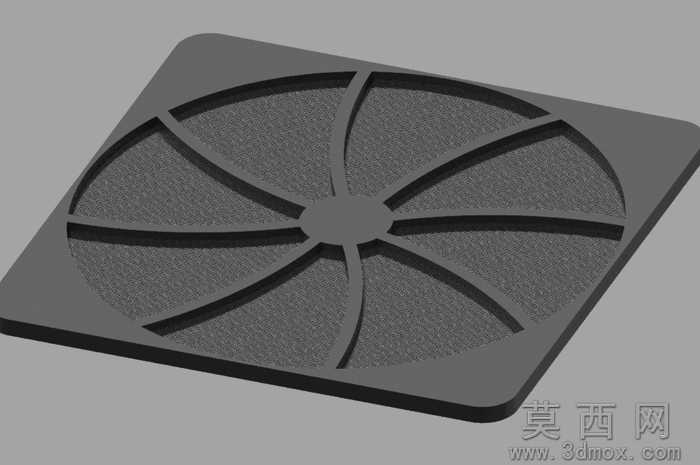

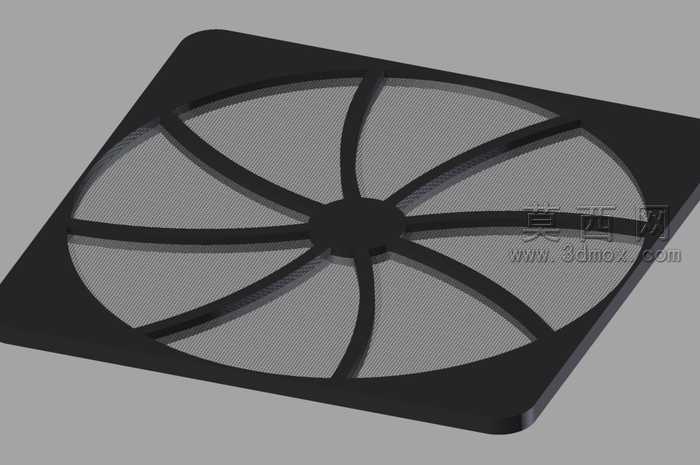

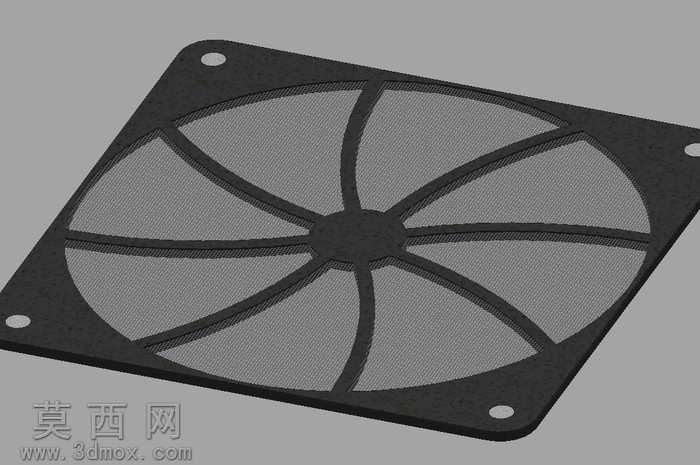

本作品为适配120毫米规格电脑散热风扇的可打印过滤器，整体采用方形外框搭配中心放射式筋条的结构设计，外框尺寸与标准120mm风扇安装孔位完全匹配，无需额外改装即可直接贴合风扇进风面使用。建模阶段以实用功能性为核心导向，首先绘制方形外框的基础轮廓，对外框边缘做圆角过渡处理，避免安装时划伤手部或机箱板材，同时在外框内侧预留2毫米深度的环形嵌槽，用于嵌入尺寸为5mm直径、2mm厚度的商用钕磁铁，无需额外卡扣或螺丝固定，依靠磁吸力即可稳固吸附在钢制机箱的风扇安装位上，拆装清理极为便捷。中心区域采用八根等角度分布的放射状支撑筋，从中心圆形定位座向外延伸至外框内壁，筋条厚度控制在1.5毫米，既保证整体结构的抗形变强度，避免打印完成后出现翘曲变形，又尽可能减少对风扇进风气流的阻挡，保证散热风道的通畅性。筋条与外框之间的镂空区域预留了防尘滤网的安装位，用户可根据使用需求自行裁剪适配尺寸的尼龙防尘网、海绵滤网或活性炭滤网嵌入，通过筋条与外框的压合结构固定滤网，无需额外粘接。建模过程中对所有转角位置做了0.2毫米的倒角处理，避免FDM3D打印过程中出现应力集中导致的层间开裂，同时优化了打印支撑结构，仅在中心定位座下方设置少量易拆除的支撑，外框与放射筋均可实现无支撑打印，大幅降低打印后处理的工作量。材质适配方面，模型默认采用PLA耗材即可满足日常使用需求，若需更高的耐热性与结构强度，也可选用PETG或ABS耗材打印，磁铁嵌槽的尺寸公差控制在0.1毫米，既可以轻松放入磁铁，又能保证嵌入后不会出现松动脱落的问题。整体设计兼顾了结构强度、通风效率与安装便捷性，用户也可根据自身使用的风扇尺寸，等比例缩放模型适配80mm、90mm、140mm等不同规格的电脑风扇，满足不同装机场景的防尘过滤需求。
