可桌面级3D打印的四旋翼飞行器机架

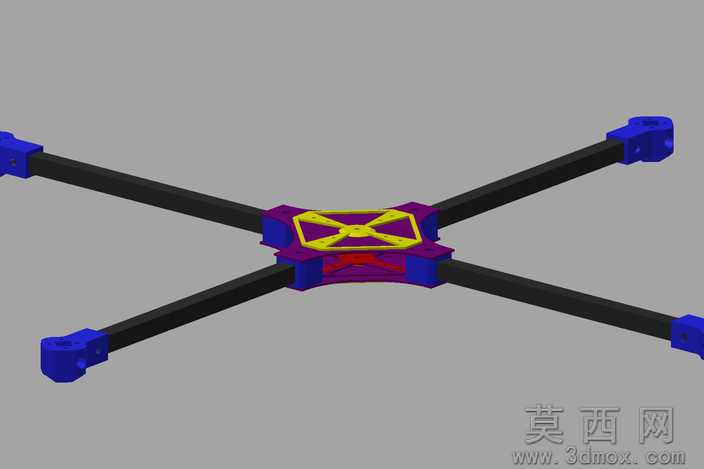

本作品为适配桌面级3D打印设计的四旋翼飞行器机架，整体建模过程充分考虑FDM打印工艺的成型特性，所有打印零件均做了最小壁厚、支撑优化处理，无需复杂的打印参数调整，普通100mm成型尺寸的入门级3D打印机即可完成全部打印件制作。建模阶段将机架拆分为中心上下盖板、机臂固定座、电机安装座三类独立打印零件，各零件间采用卡扣加螺栓的组合连接方式，既降低了单个零件的打印难度，也方便后续损坏零件的单独替换。中心盖板采用镂空X型加强筋结构，在保证结构刚性的前提下最大化减少耗材用量，同时预留了飞控、电调、电池等电子元件的安装定位孔位，孔位尺寸适配主流迷你飞控的安装规格。机臂固定座设计有方形铝管插接槽，可直接采购标准规格的方形铝管作为机臂主体，无需额外加工即可完成组装，既降低了打印耗材消耗，也提升了机臂的抗弯折强度。电机安装座预留了标准航模电机的安装孔距，适配12系列微型无刷电机的安装需求，座体边缘做了倒角处理，避免打印后出现应力集中导致的开裂问题。渲染阶段采用高饱和度的撞色配色方案区分不同功能的零件，紫色为机臂固定结构、黄色为中心上盖板、蓝色为电机安装座、黑色为铝管机臂，清晰展示各零件的装配关系，材质设置上为打印件赋予哑光PLA塑料质感，铝管部分赋予磨砂金属质感，直观呈现成品的实际视觉效果。整体设计思路围绕低门槛DIY制作展开，无需专业加工设备，仅靠3D打印机和少量标准五金件、市售铝管即可完成整机组装，非常适合航模爱好者入门制作，打印零件的公差控制在0.2mm以内，组装时无需打磨修件即可顺利拼接，大幅降低了制作的时间成本。
