自制桌面级3D打印绘图一体机框架结构

　　这套框架结构针对桌面级自制增材制造与平面绘图复合设备开发，核心定位是满足个人工作室、创客空间的小尺寸零件快速成型、定制化图案平面绘制需求，可覆盖手办原型打样、PCB线路板刻板、薄型板材标识绘制、小型结构件验证等多类场景，相比单一功能的成型设备，复合功能设计能减少桌面设备占用空间，降低多设备采购的硬件投入。

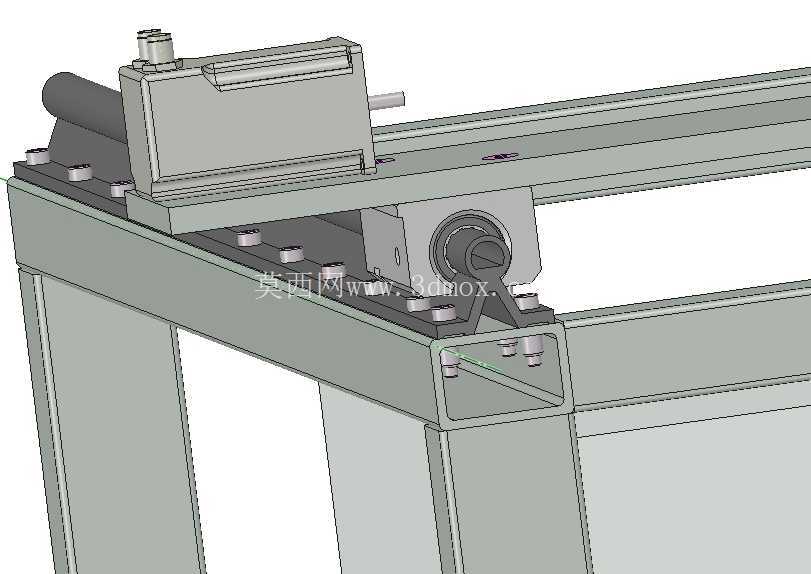

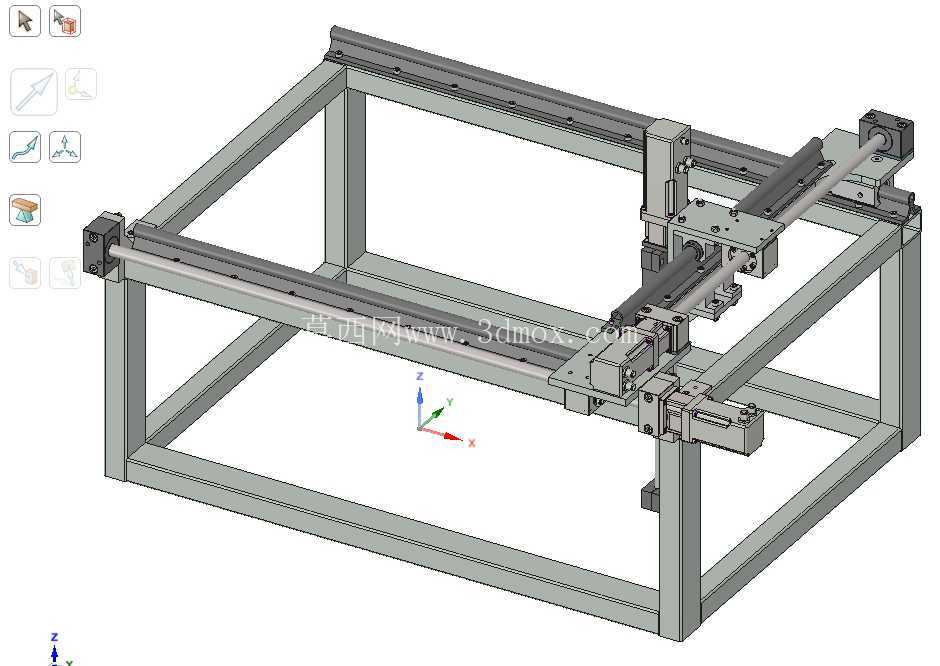

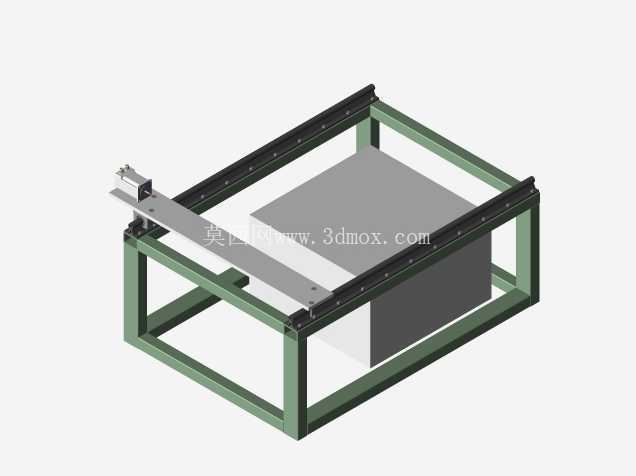

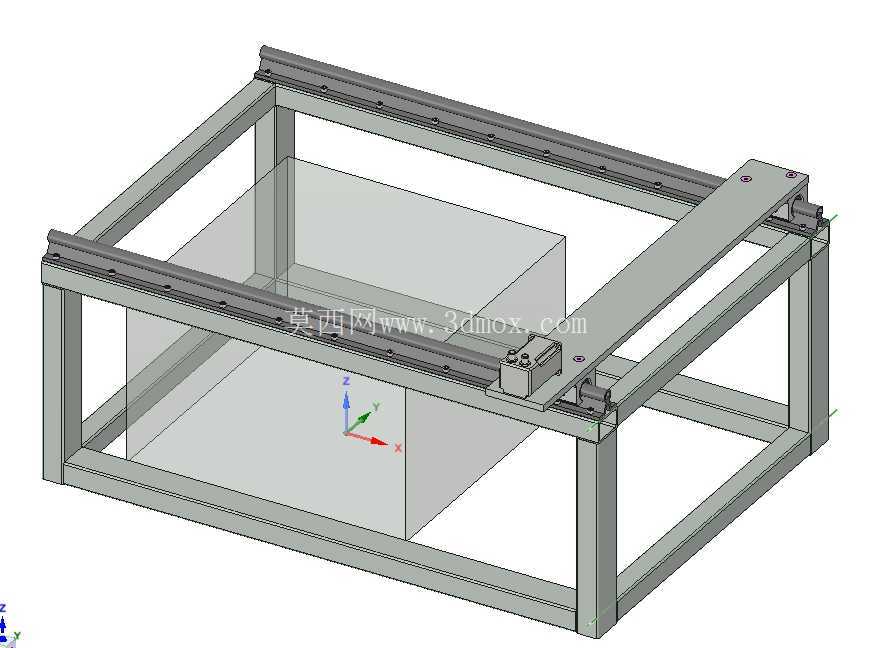

　　从实际使用逻辑出发，框架采用矩形方管焊接成型的主体承载结构，整体为开放式立方布局，预留的内部成型腔空间可容纳200mm×200mm×150mm尺寸的加工工件，四周无封闭钣金遮挡，既方便操作人员实时观察加工状态、及时调整加工参数，也便于后期对喷头、绘图笔架等执行端组件进行维护更换，无需拆解大面积外罩即可完成常规保养操作。框架顶部两侧平行安装的线性导轨为X轴运动提供导向基准，导轨安装面经过铣平加工，保证两根导轨的平行度公差控制在0.05mm以内，避免运动过程中出现卡顿、定位偏差问题，跨接在两根导轨上的运动横梁可沿X轴方向全行程移动，横梁上预留的滑块安装位可适配不同规格的挤出喷头、绘图笔架、激光雕刻头等执行组件，用户可根据实际加工需求快速更换作业端，无需重新调整整体机架结构。

　　设计过程中优先考虑了结构刚性与拓展性的平衡，底部框架采用双层方管拼接结构，四个支撑脚预留了减震脚垫安装螺纹孔，可搭配橡胶减震脚垫抵消运动过程中产生的振动，避免振动传递到工作台面影响加工精度；框架后侧预留了控制板、电源模块的安装位，走线槽沿框架型材内侧布置，可将动力线、信号线规整收纳，避免线路干涉运动部件的运行。框架的Z轴运动导向结构集成在左右两侧立柱位置，采用光轴加直线轴承的组合方案，可带动成型平台沿垂直方向稳定升降，升降行程与内部成型腔高度匹配，保证每层加工的进给精度稳定。

　　从安装边界来看，整套框架的外部轮廓尺寸控制在400mm×380mm×300mm范围内，可直接放置在常规工作台面上使用，无需额外定制专用安装支架，框架底部的安装孔位可适配常见的桌面固定夹具，若需要长期固定使用，可通过螺栓将框架锁紧在工作台面，进一步提升设备运行时的稳定性。框架的所有连接位置均采用标准化紧固件，无需专用焊接设备即可完成整机组装，适合DIY用户自行搭建调试，各运动轴的安装基准面都预留了调整余量，组装时可通过塞尺调整导轨、光轴的平行度与垂直度，补偿加工过程中产生的形位公差，保证最终组装后的设备运动精度满足使用要求。

　　在功能适配层面，这套框架不仅支持FDM熔融沉积成型的3D打印作业，更换执行端后可完成平面矢量绘图、薄型材料激光雕刻、软质材料裁切等作业，横梁的负载能力经过核算，可承载最大1.5kg的执行端组件，满足多数桌面级作业头的安装需求；框架的开放式结构也方便后期加装恒温腔、防尘罩等附加组件，用户可根据加工材料的特性拓展设备功能，比如打印ABS等易翘曲材料时，可在框架外侧加装亚克力封闭罩，减少腔体内外空气对流，降低成型件翘曲变形的概率。
