水下潜航器功能段推进防护结构

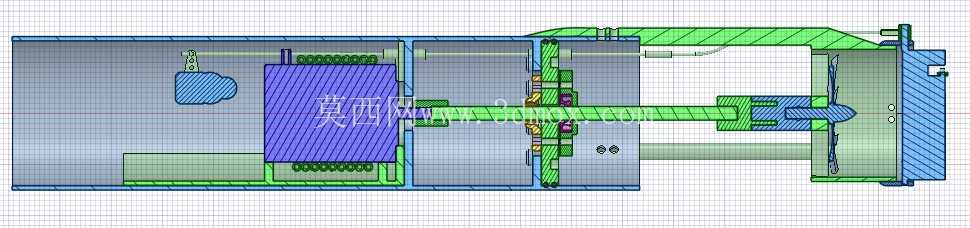

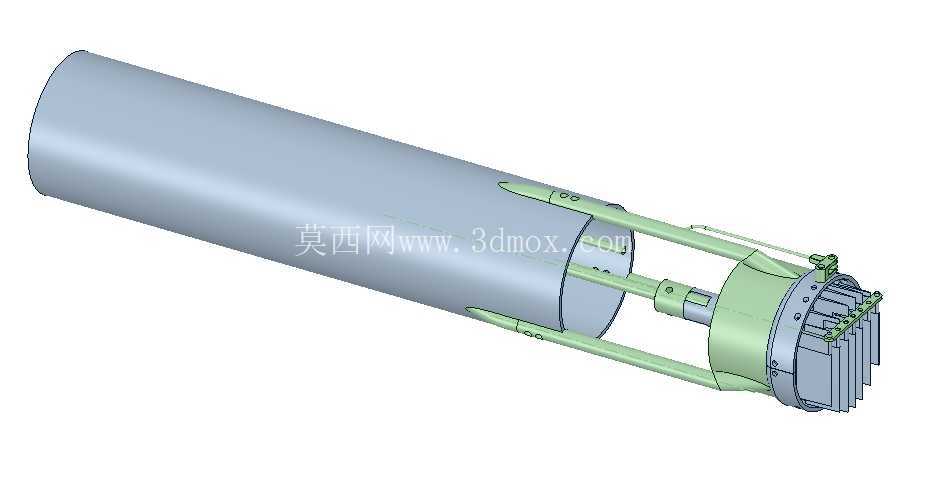

　　这套结构针对水下作业潜航器的首段功能单元设计，核心承担水下航行时的动力输出、进水导流与异物阻隔作用，适配近岸浅海、内河库区的水下探查、管线巡检、养殖区监测等作业场景，可在含泥沙、漂浮杂物的水体环境中稳定工作，避免大尺寸异物卷入推进流道造成桨叶卡滞、动力失效。结构主体采用圆柱筒体作为承载基础，筒体侧壁预留紧固件安装孔位，可与潜航器后续的电池舱、控制舱段实现同轴对接，对接面采用平面贴合加周向密封槽的设计思路，安装时可嵌入O型密封圈实现静密封，满足常规下潜深度的水密要求。

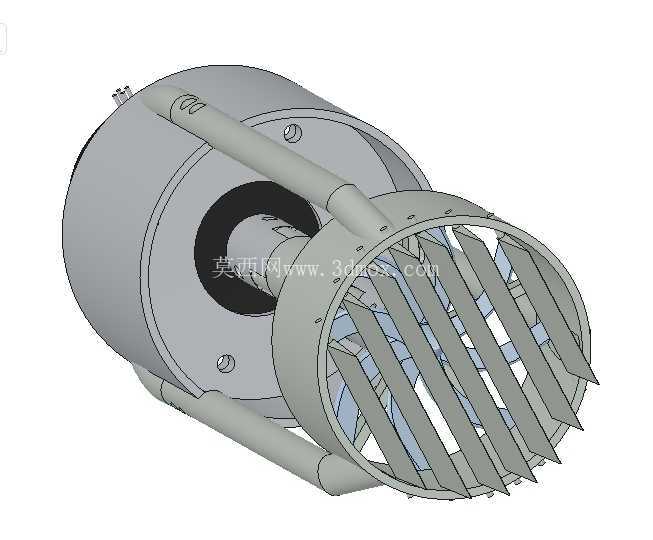

　　筒体前端的栅格结构为核心防护部件，栅条采用等间距平行排布，栅条截面做了导水圆角处理，既能够阻挡尺寸超过栅隙的水草、塑料杂物、石块进入推进区域，又能尽可能降低进水阻力，减少栅格结构带来的流道紊流，保证推进器进水端流场均匀，提升动力输出效率。筒体侧部布置的管路结构，可作为线缆穿线通道或者压载水导流通道，管壁与筒体采用一体化连接设计，减少分体装配带来的密封风险，管路走向贴合筒体外壁弧度，不会额外增加航行时的迎流面积，降低水下航行的阻力。

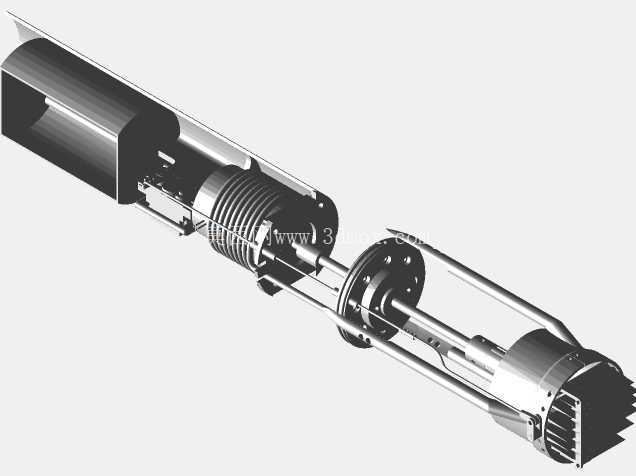

　　从安装边界来看，筒体的外径尺寸适配常规中小型水下潜航器的舱体直径规格，前端栅格的突出长度控制在推进桨叶旋转半径的安全距离外，既不会干涉桨叶的正常运转，也不会因为突出尺寸过大造成潜航器在狭窄空间穿行时出现卡滞。整体结构的壁厚设计兼顾了耐压要求与重量控制，筒体部分可采用铝合金或者工程塑料加工成型，栅格部分可根据使用场景选择金属焊接或者3D打印制作，不同材质的选型可对应不同下潜深度、不同载荷要求的作业需求。在结构细节上，栅格与筒体的连接采用法兰式周向固定，通过周向均布的紧固件实现锁紧，当栅格出现撞击变形或者杂物缠绕时，可快速拆卸清理或者更换，无需拆解整个舱段结构，提升水下作业时的维护便捷性。筒体内部预留了推进电机的安装定位台阶，电机装入后可通过径向紧固件锁紧，保证电机轴与筒体轴线的同轴度，避免运转时出现偏心振动，降低运转噪音同时提升动力传递效率。
