模块化拼接式LED显示幕墙结构设计

　　做商装和户外亮化项目的结构设计时，最头疼的就是大尺寸LED显示墙的安装精度问题，这套结构刚好解决了现场拼接的公差适配痛点。先从实际应用场景说，这类结构主要用在商业综合体中庭立面、展会临时展位背景、户外广告大屏的基层承载，区别于传统焊接骨架的安装方式，这套全装配式的结构不需要现场动火作业，所有连接节点都做了快装设计，哪怕是没有专业焊接资质的安装班组，只要按编号对位就能完成组装，特别适合工期紧张的商业项目，以及需要反复拆装复用的巡展类场景。

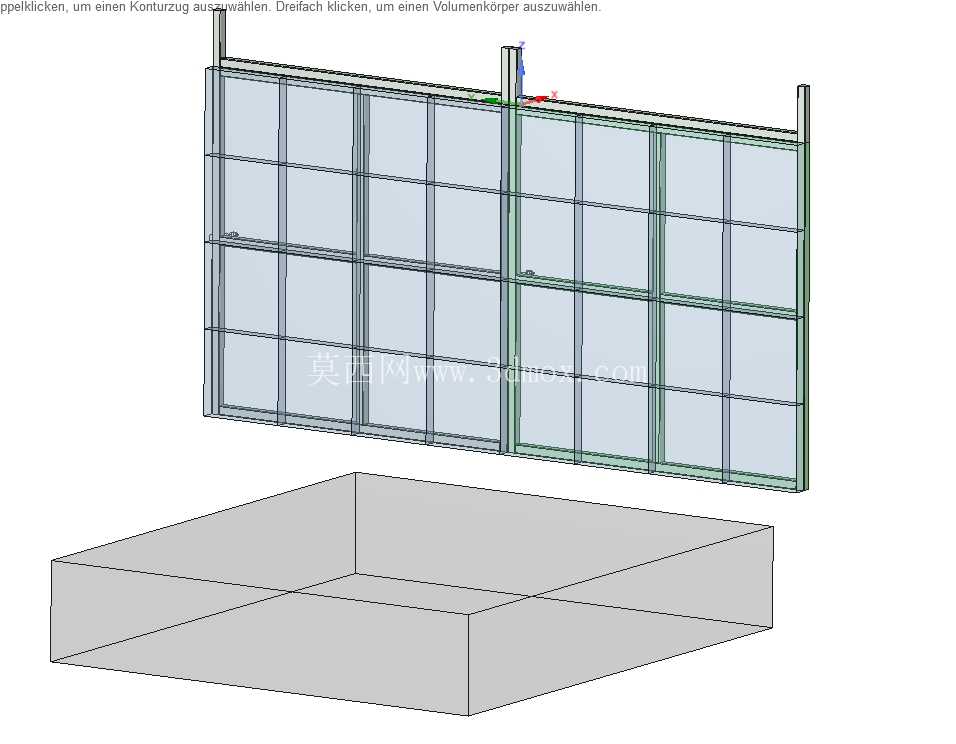

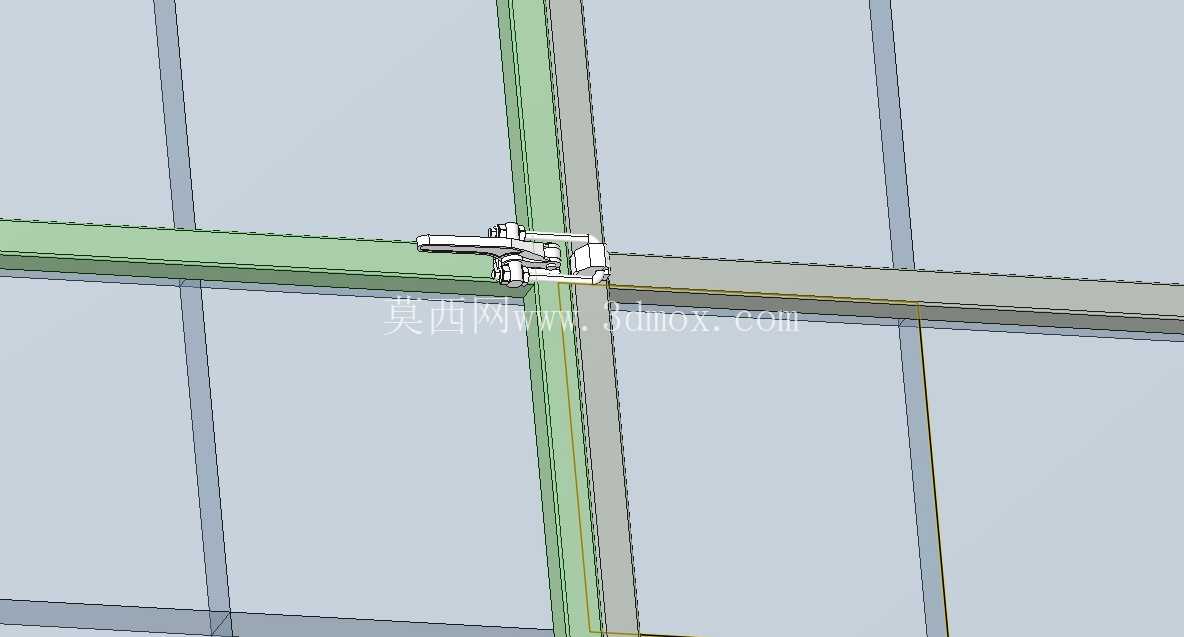

　　从功能特性上看，这套结构的核心是十字交叉的型材主骨架，横竖型材的连接节点用了定制的卡扣式连接件，不需要在型材上额外打孔攻丝，连接件自带的限位凸台刚好卡入型材的预置卡槽，安装时只需要把卡扣对位卡入后扳紧锁止扣就能完成固定，单节点的安装耗时不到十秒，比传统螺栓连接的效率提升至少三倍。而且卡扣件做了浮动设计，允许横竖型材之间有正负两毫米的位置调整量，刚好抵消型材加工的长度公差、现场地面不平带来的骨架偏移问题，不会因为累计误差导致最后一块LED显示单元装不进去。

　　设计思路上，一开始做方案时就考虑了不同规格LED单元的适配性，主骨架的型材截面尺寸做了通用化设计，型材正面的卡槽间距匹配常规P2.5到P10全系列户外、室内LED显示模组的安装孔位，不需要额外做转接件，显示单元可以直接通过侧挂卡扣固定在骨架上。骨架的横竖型材壁厚做了差异化设计，竖向主龙骨承担整体垂直荷载，壁厚选了2.5mm的防腐铝合金材质，横向次龙骨只承担单块模组的重量，壁厚降到1.8mm，在保证整体结构刚度的前提下尽可能降低自重，算下来每平米的骨架重量不到8公斤，比传统钢骨架轻了六成还多，对建筑楼板的荷载要求更低，哪怕是高层商业建筑的室内中庭也能放心安装，不用额外做结构加固。

　　再说到安装边界的尺寸控制，这套结构的单根竖向主龙骨标准长度是3米，横向次龙骨的标准长度是1.5米，刚好对应常规LED模组的拼接模数，现场安装时不需要裁切型材，只要根据墙面的实际尺寸选择对应数量的标准段拼接就行，拼接处用内置的对接衬套保证直线度，拼接后的骨架平面度误差能控制在每两米0.5毫米以内，完全满足LED显示屏的安装平面度要求，不会因为骨架不平导致显示画面出现拼缝亮线、模组受力不均开裂的问题。骨架和建筑墙面的固定点做了长圆孔设计，固定膨胀螺栓打入墙体后，骨架可以在长圆孔范围内做上下左右的微调，找正平面度之后再拧紧锁死，哪怕是墙面平整度偏差达到10毫米，也能通过固定点的调整把骨架整体找正，不需要额外做墙面找平层，省了不少基层处理的成本。

　　另外细节上，连接卡扣的材质用了加纤尼龙，本身有一定的自润滑性和弹性，安装时不会刮花型材的表面防腐层，而且尼龙材质不导电，能避免不同金属接触产生的电化学腐蚀，也不会因为金属连接件导电导致LED模组的信号出现干扰。骨架的型材表面做了阳极氧化处理，户外使用时不会生锈流黄水，室内使用也没有挥发性异味，符合商业空间的环保要求。整个结构的所有零部件都做了标准化设计，没有特殊定制的异形件，哪怕某个零部件在安装时损坏，在本地的五金市场就能找到替换件，不会因为等配件耽误工期。在做受力校核时，按照户外12级风载的标准做了模拟验算，竖向龙骨和墙面的固定点间距控制在1米以内时，整体结构的变形量不到1毫米，完全能满足户外高空安装的抗风要求，不会出现大风天气骨架晃动导致模组脱落的安全问题。
