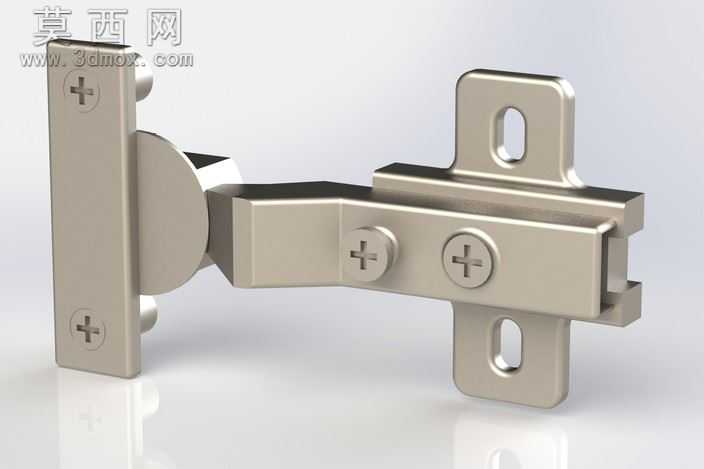

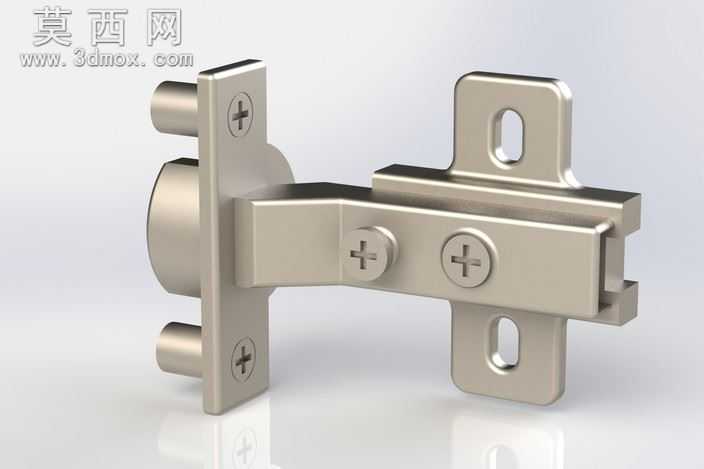

Frameless款欧洲橱柜铰链三维结构模型

本模型为适配Frameless无框柜体的欧洲款橱柜铰链，建模过程严格遵循五金件实际生产的尺寸公差标准，完整还原了产品的装配逻辑与功能结构。建模阶段首先完成底座与铰臂主体的基础特征搭建，通过拉伸、切除等基础命令构建出零件的基体轮廓，针对安装孔位、调节螺丝槽位等精密结构，采用草图精准定位后做特征切除，保证孔位的中心距、孔径与实际量产产品完全一致，可直接用于后续的结构验证与开模参考。材质与渲染环节，针对铰链的冷轧钢基材做了金属材质参数调试，还原了镀镍处理后的哑光金属质感，对螺丝头部的十字槽、铰杯的圆弧过渡面做了细节倒角处理，避免渲染时出现尖锐棱角的失真效果，场景中添加了柔和的环境反射，让金属表面的光影过渡更贴近真实产品的实拍效果，清晰呈现出零件的加工质感。结构设计上，模型完整还原了铰链的开合转动结构，铰杯与铰臂的连接转轴做了同轴度配合约束，可实现柜门0到110度左右的顺畅开合动作，同时还原了水平调节结构，支持0、2、4、6毫米多档调节位，可适配全盖、半盖、内陷三种不同的柜门安装需求，覆盖无框橱柜的主流安装场景。整套模型共包含24种配置变体，可对应不同柜体板厚、不同安装间隙的使用需求，各零件间保留了真实的装配间隙，没有出现特征干涉的问题，每个调节螺丝都做了独立的零件特征，可直观展示调节时的螺丝进给逻辑，方便五金设计人员参考结构原理，也可用于橱柜定制方案的效果展示，帮助安装人员快速理解不同配置的适配场景。模型的细节处理覆盖了安装底座的腰型调节孔、铰臂的加强筋结构、铰杯的固定螺丝孔位等量产产品的全部细节，没有做过度的特征简化，能够完整呈现欧洲款橱柜铰链的设计特点与功能优势。
