透明结构展示弹子挂锁三维设计

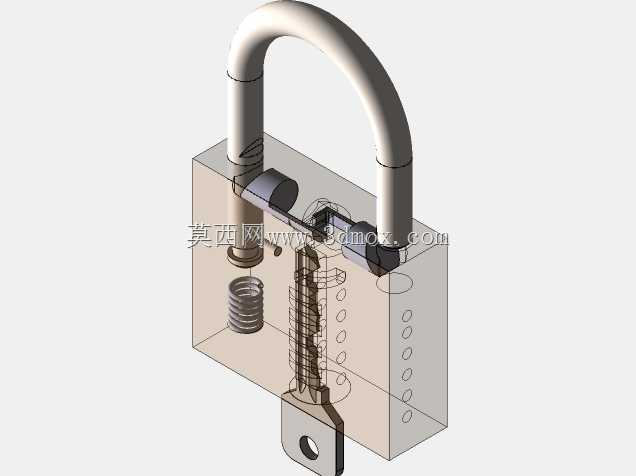

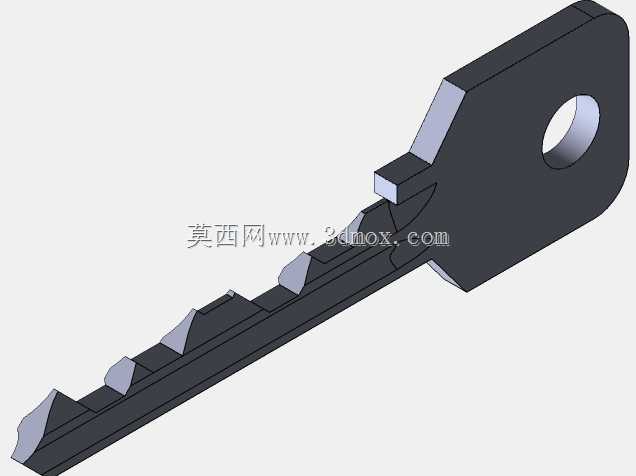

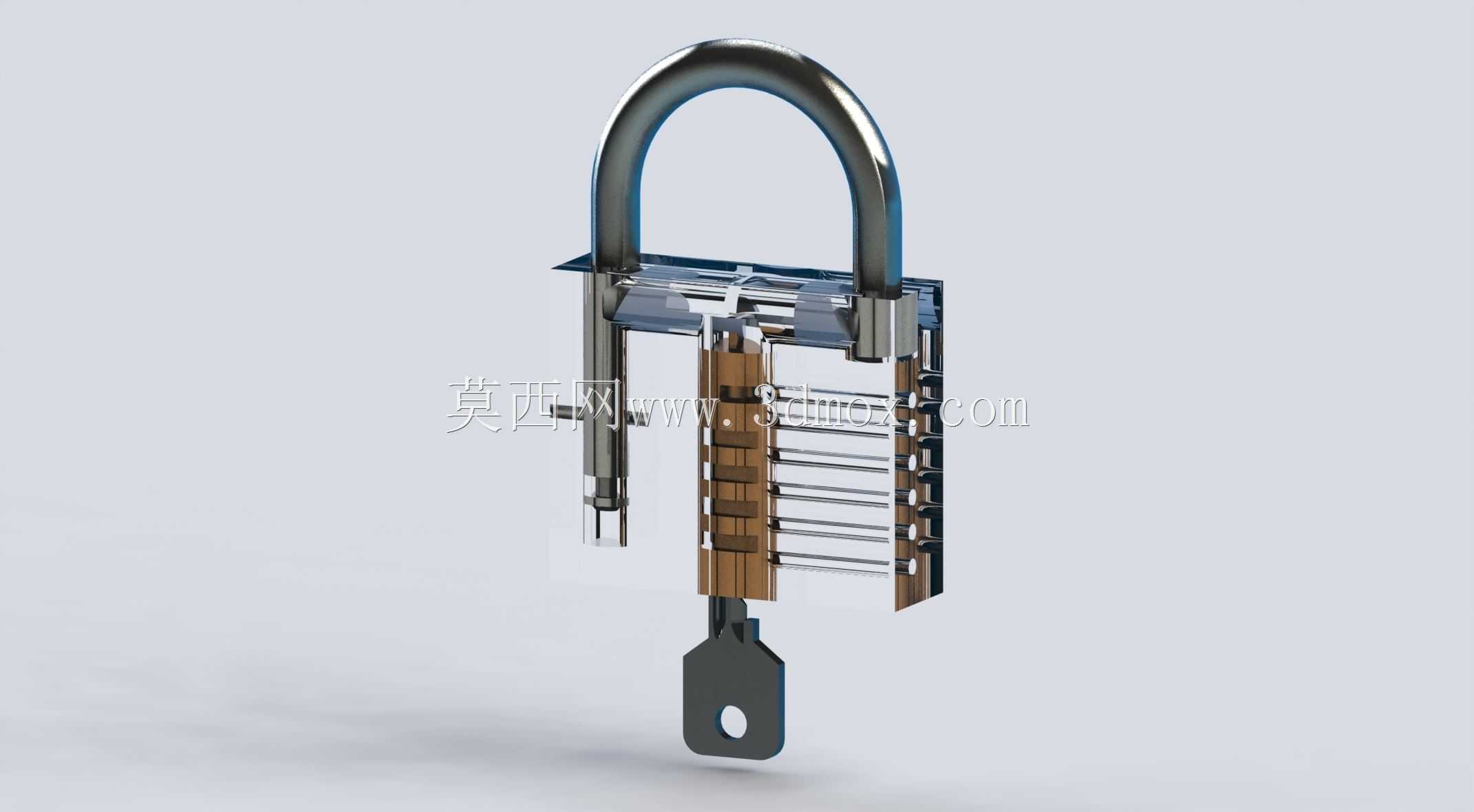

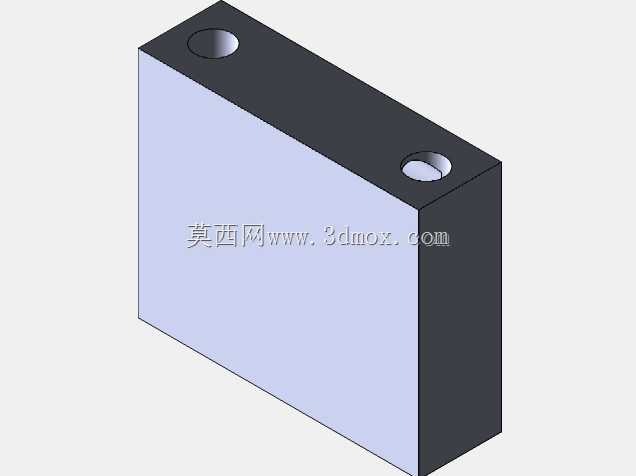

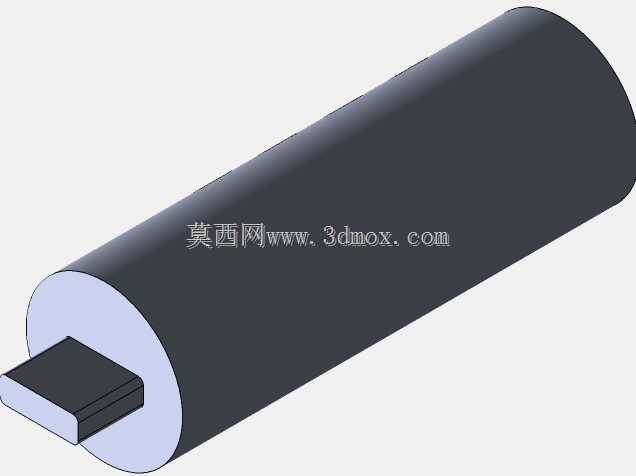

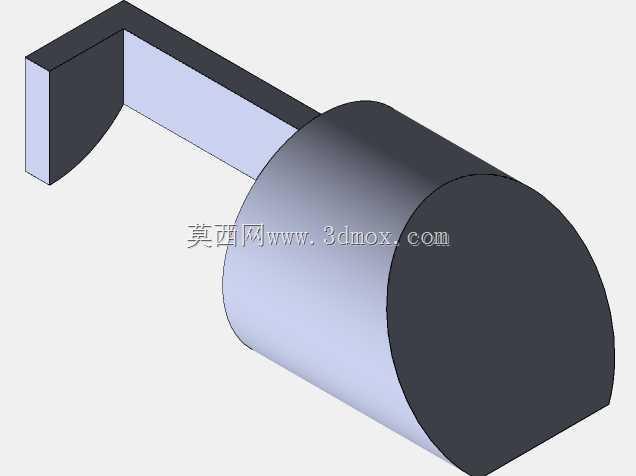

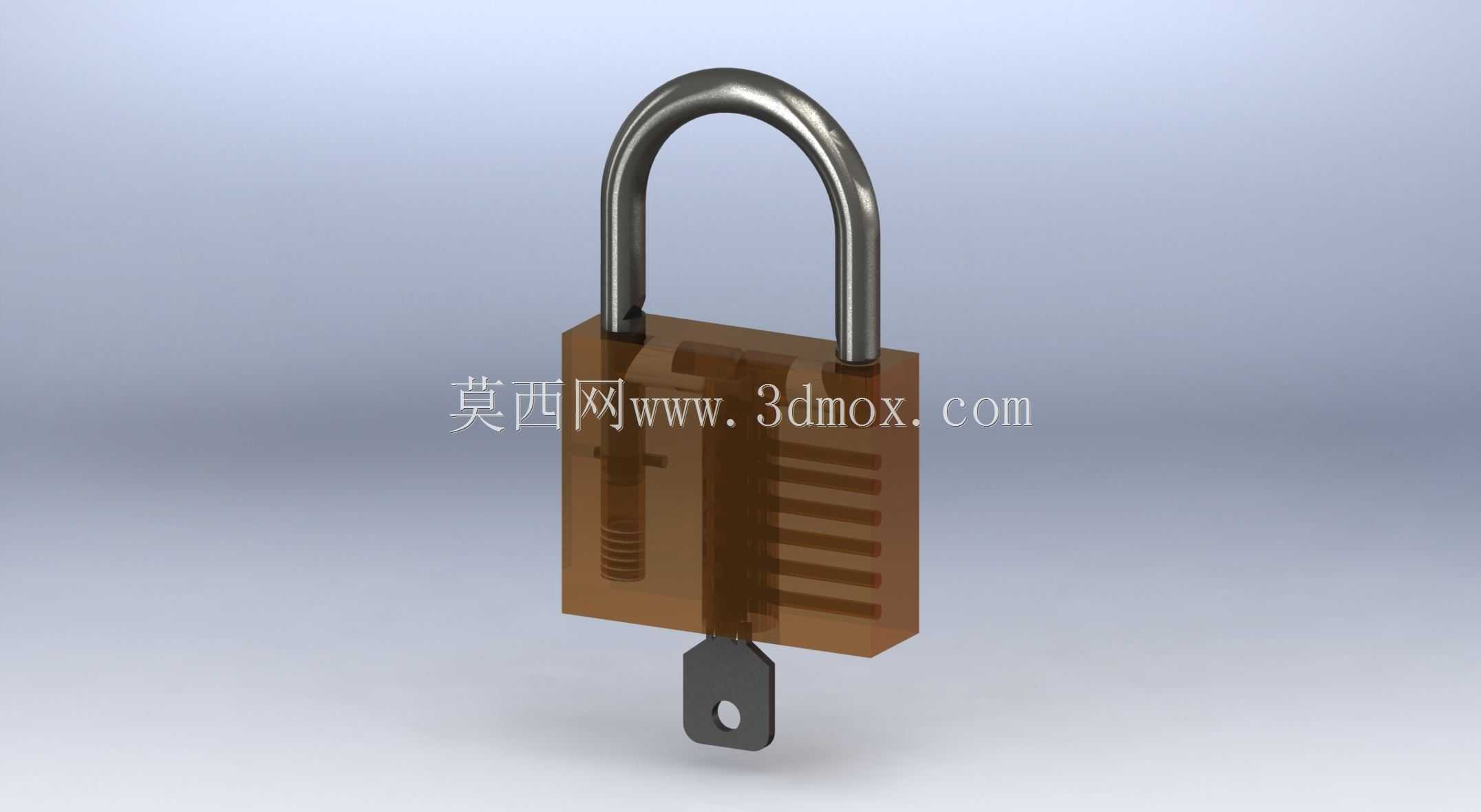

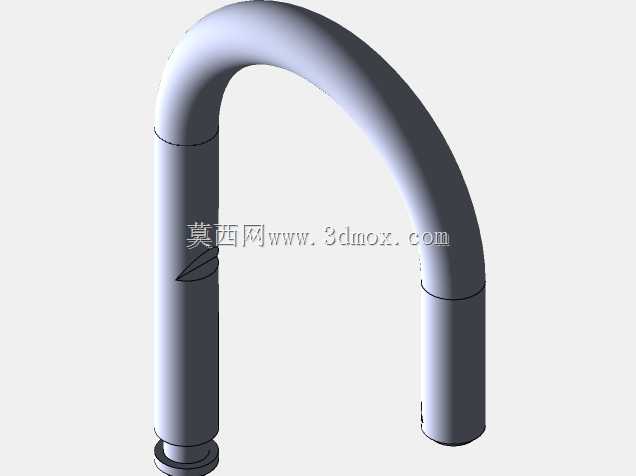

日常场景中随处可见这类弹子挂锁的应用，从厂区设备箱柜的闭锁、户外管井盖板的防开启，到私人储物柜、行李箱的临时锁止，它的使用场景覆盖了工业运维、公共设施防护、民用储物多个领域，核心作用是通过物理结构限制非授权开启，实现低成本的空间或物品权属防护。这款挂锁的设计采用了透明锁体的展示思路，将内部弹子腔、锁舌联动结构、锁梁卡位结构完全外露，区别于常规金属封闭锁体的设计，这种结构更适合用于锁具原理演示、结构教学场景，能让观察者直观看到钥匙插入后弹子对齐、锁舌回缩释放锁梁的完整动作逻辑，不需要拆解锁体就能理解内部的配合关系。从结构设计逻辑来看，这款挂锁还原了标准弹子挂锁的核心配合关系：U型锁梁的一端设置有复位弹簧，插入锁体后通过侧边卡位销实现锁止状态的固定，锁芯内部排布多组不同长度的弹子，只有匹配齿形的钥匙插入时，所有弹子的分界面对齐锁芯转动分界，才能带动锁芯转动，推动卡位销回缩释放锁梁。设计过程中特意保留了锁芯弹子孔、锁梁配合孔的加工特征，锁体外部的防滑齿纹不仅是外观装饰，实际使用中能增加手部拧动钥匙时的握持摩擦力，避免湿滑状态下操作打滑。从安装边界来看，这款挂锁的锁梁内空尺寸适配常规厚度的锁鼻，锁体整体轮廓方正，不需要额外的安装基座，直接穿过待闭锁构件的锁孔即可完成闭锁动作，锁梁采用圆弧过渡设计，插入锁孔时能自动导正，不需要精确对位就能完成闭锁操作。目前的结构设计中预留了弹子引脚的装配空间，可根据实际使用需求补充不同长度的弹子组合，实现不同的密钥齿形匹配，锁体的透明材质可替换为黄铜、锌合金等常规锁具用材，替换后即可满足常规户外使用的强度需求，锁芯与锁体的配合公差按照常规五金锁具的IT8级精度设定，既能保证锁芯转动顺畅，又能避免间隙过大导致的晃动旷量，提升锁具的整体使用寿命。
