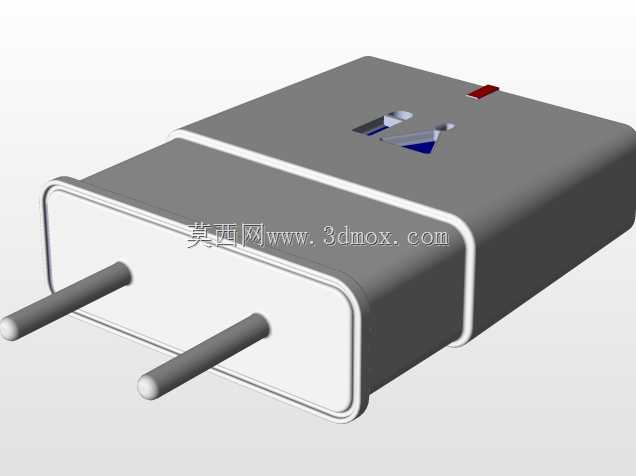

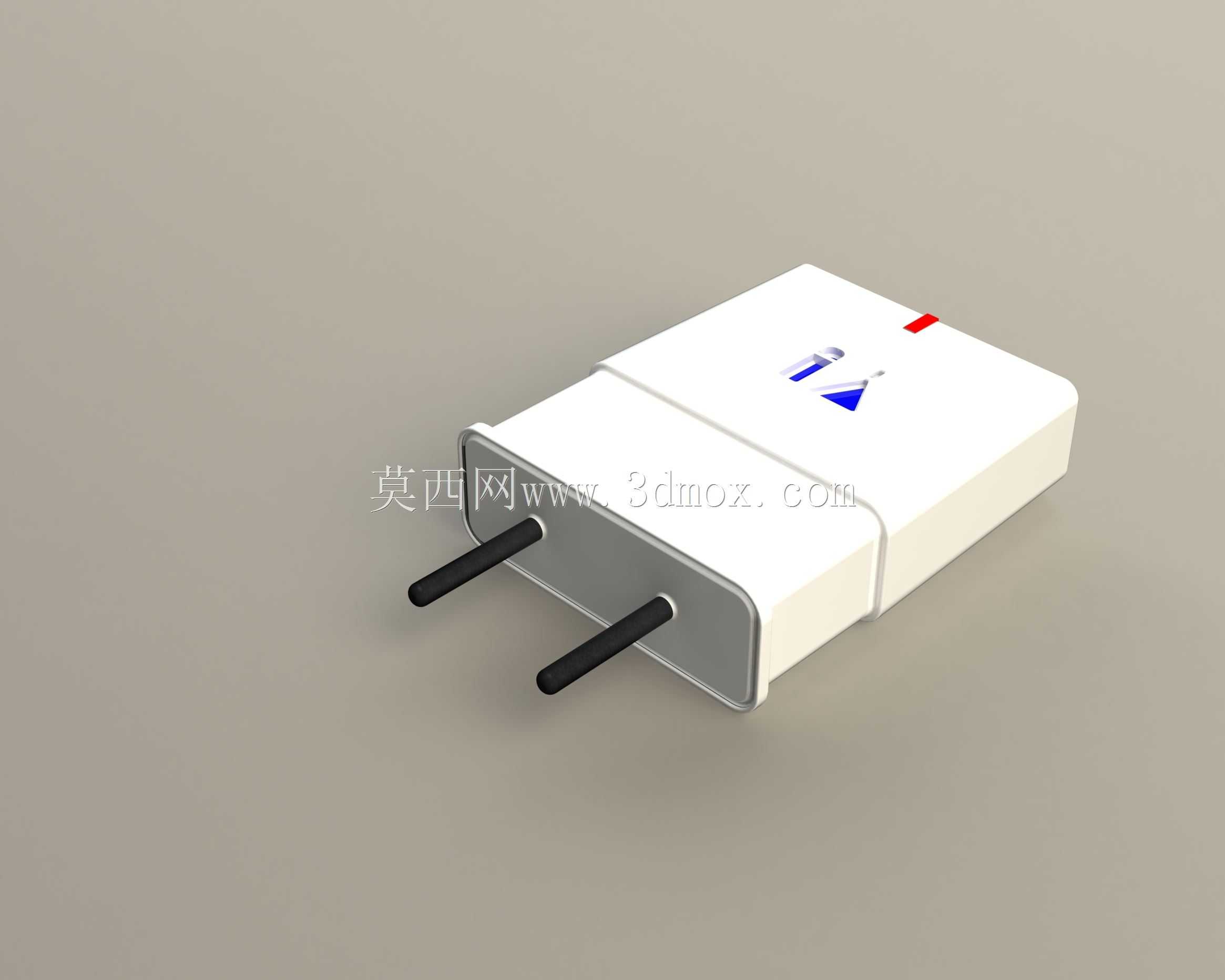

国标两脚插墙式手机充电头三维结构

日常消费电子配套的插墙式充电头，核心作用是将民用220V交流市电转换为低压直流输出，为智能手机、小型数码穿戴设备提供稳定的充电电能，是消费电子供应链中出货量极大的配套配件。这类插墙式充电头的安装边界完全贴合国内墙面86型插座的使用场景，插脚伸出长度严格符合国标要求，插入墙面插座后本体与墙面的间隙控制在3mm以内，不会因为突出过多造成磕碰或者插座受力变形。建模过程中首先确定插脚的中心距，严格匹配国标两极插头的尺寸规范，插脚采用黄铜镀镍材质的结构特征，根部做圆弧过渡避免应力集中，插脚与壳体的配合处做密封挡边，防止日常使用中灰尘、泼溅的水渍进入壳体内部。壳体采用上下两瓣扣合的结构设计，分型面设置在壳体侧面的棱边位置，既可以隐藏合模线提升外观质感，也能在装配时通过超声焊接实现壳体的牢固连接，不需要额外打螺丝固定，减少装配工序的同时提升壳体的整体性。壳体表面做细微的磨砂纹理处理，避免日常使用中残留指纹和划痕，顶面的标识区域做下沉0.2mm的凹槽设计，方便后续丝印参数标识时定位，也能避免标识在长期插拔摩擦中被磨掉。从功能结构来看，壳体内部预留了足够的空间容纳AC插脚连接弹片、整流降压电路板、USB输出接口组件，内部的筋位设计完全贴合电路板的安装孔位，不需要额外打胶就能实现电路板的卡接固定，同时筋位可以将高压区域和低压输出区域做物理隔离，满足安规设计的爬电距离要求。输出端的接口位置做倒角导向设计，用户插拔充电线时可以自动对位，减少接口的偏载磨损，延长接口的使用寿命。这类充电头的外形做了大圆角过渡处理，没有尖锐的棱角，用户从插座上拔取时握持手感更舒适，也不会在日常携带时刮蹭包里的其他物品。建模时充分考虑了注塑生产的工艺要求，所有壳体的壁厚保持均匀，控制在1.2-1.5mm之间，避免注塑过程中出现缩痕、缺胶的问题，所有内部筋位的厚度不超过主壁厚的0.7倍，防止表面出现缩水印影响外观质量。插脚与内部弹片的连接采用铆接结构的特征还原，保证导电连接的可靠性，避免长期插拔后出现接触不良的问题。
