插电式家用驱蚊加热器结构造型设计

　　这款插电式驱蚊加热器的结构设计，首先围绕日常居家、小型办公场景的实际使用需求展开，核心用途是通过恒温加热配套的驱蚊药剂片，让药剂有效成分缓慢均匀挥发，在15-20平米的密闭空间内形成稳定的驱蚊防护层，避免蚊虫叮咬干扰日常作息。从功能特性来看，整机采用直插式取电结构，无需额外外接电源线，直接适配国内标准86型墙面插座，插装后不会对插座相邻插孔造成过度遮挡，兼顾插座的空间利用率。设备的加热模块采用PTC恒温发热元件，工作时表面温度稳定在120-140摄氏度区间，既能够保证驱蚊药剂的挥发速率处于合理范围，不会因为温度过高导致药剂快速分解失效，也能避免温度过低造成挥发量不足、驱蚊效果打折扣的问题，同时发热模块外围设置了双层隔热结构，设备外壳表面接触温度控制在45摄氏度以内，日常使用中即使误触也不会造成烫伤，适配有孩童、宠物的家庭使用场景。

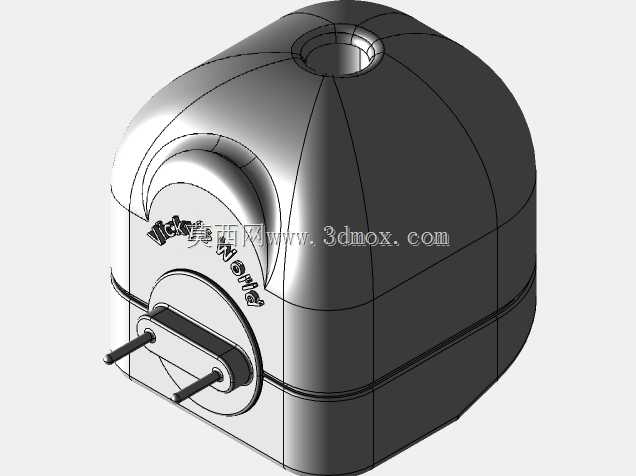

　　设计思路上，整机采用上下分壳的装配结构，上壳为圆润的弧面造型，没有尖锐的棱角，避免日常插拔过程中剐蹭手部，外壳选用阻燃ABS材质，满足小家电的安规阻燃要求，即使内部元件出现异常升温，外壳也不会出现熔融滴落的风险。下壳集成了国标扁形插脚，插脚与内部发热模块的连接采用铜片压接结构，避免长期插拔后出现接触不良、打火的问题，插脚的伸出长度严格按照插座适配标准设计，插装后设备与墙面的贴合间隙控制在2毫米以内，不会因为间隙过大出现设备歪斜、松脱的情况。设备的药剂片插槽设置在壳体侧面，插槽尺寸适配常规规格的方形驱蚊片，插拔更换药剂片时不需要将设备从插座上拔下，直接从侧面抽拉即可完成更换，操作便捷。

　　外形尺寸方面，整机整体轮廓最大宽度为65毫米，最大高度为72毫米，最大厚度为58毫米，属于紧凑型的小家电尺寸，安装时不会占用过多墙面空间，即使是安装在家具后方的低位插座，也能预留足够的插装空间，不会被家具遮挡影响使用。设备的出气孔设置在上壳的弧面顶部，采用阵列式的细小开孔结构，开孔方向斜向上45度，加热后的药剂挥发气体可以顺着开孔自然向上扩散，顺着室内空气循环快速覆盖整个空间，同时开孔的孔径控制在2毫米以内，避免日常使用中细小的杂物、灰尘落入设备内部，积存在发热元件表面造成安全隐患。壳体的上下壳连接采用卡扣加超声波焊接的装配方式，整机装配完成后没有外露的连接螺丝，外观整体性更强，同时接缝处的密封性能更好，避免日常清洁时的水渍、泼溅液体渗入设备内部造成电路短路。

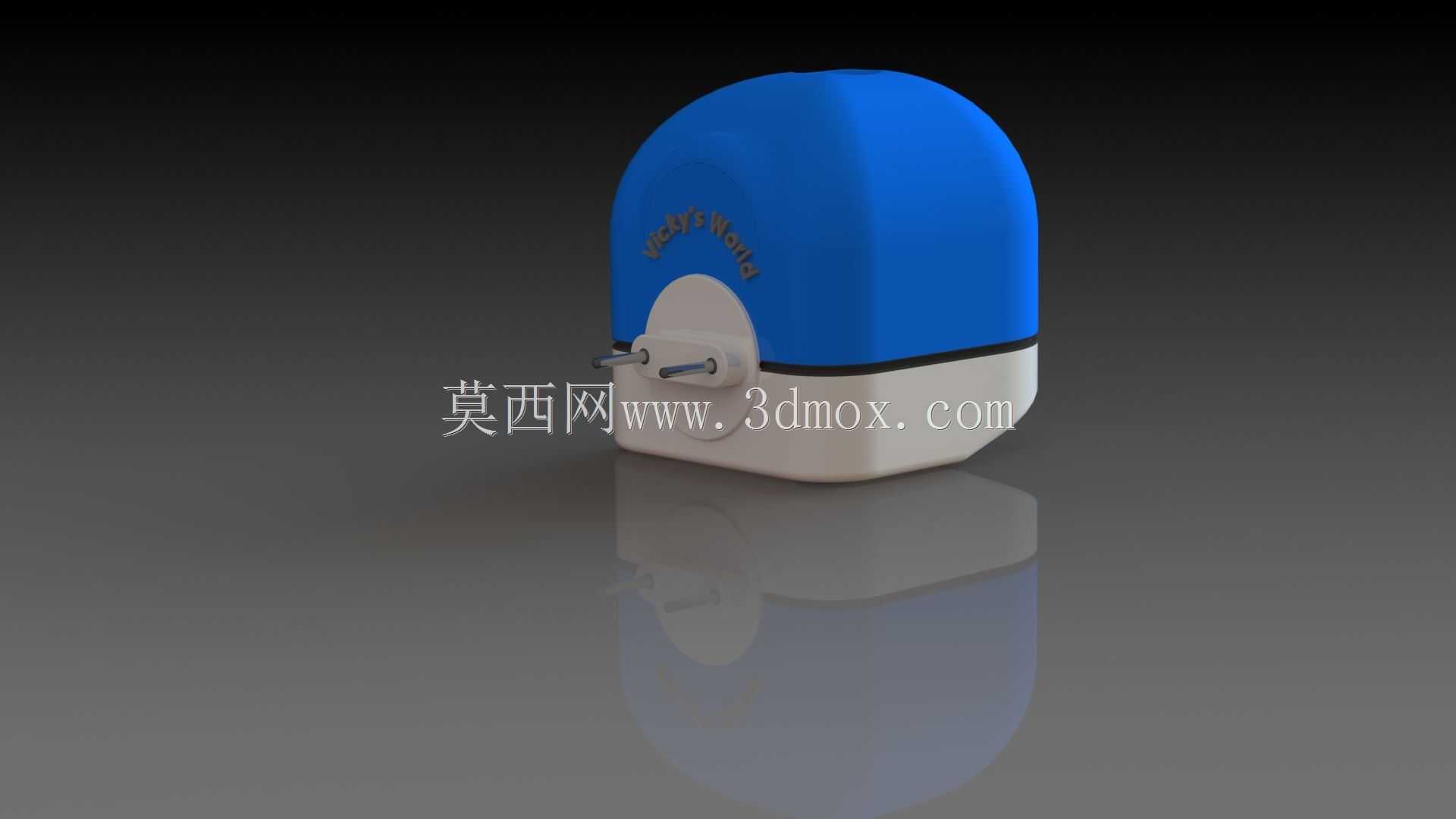

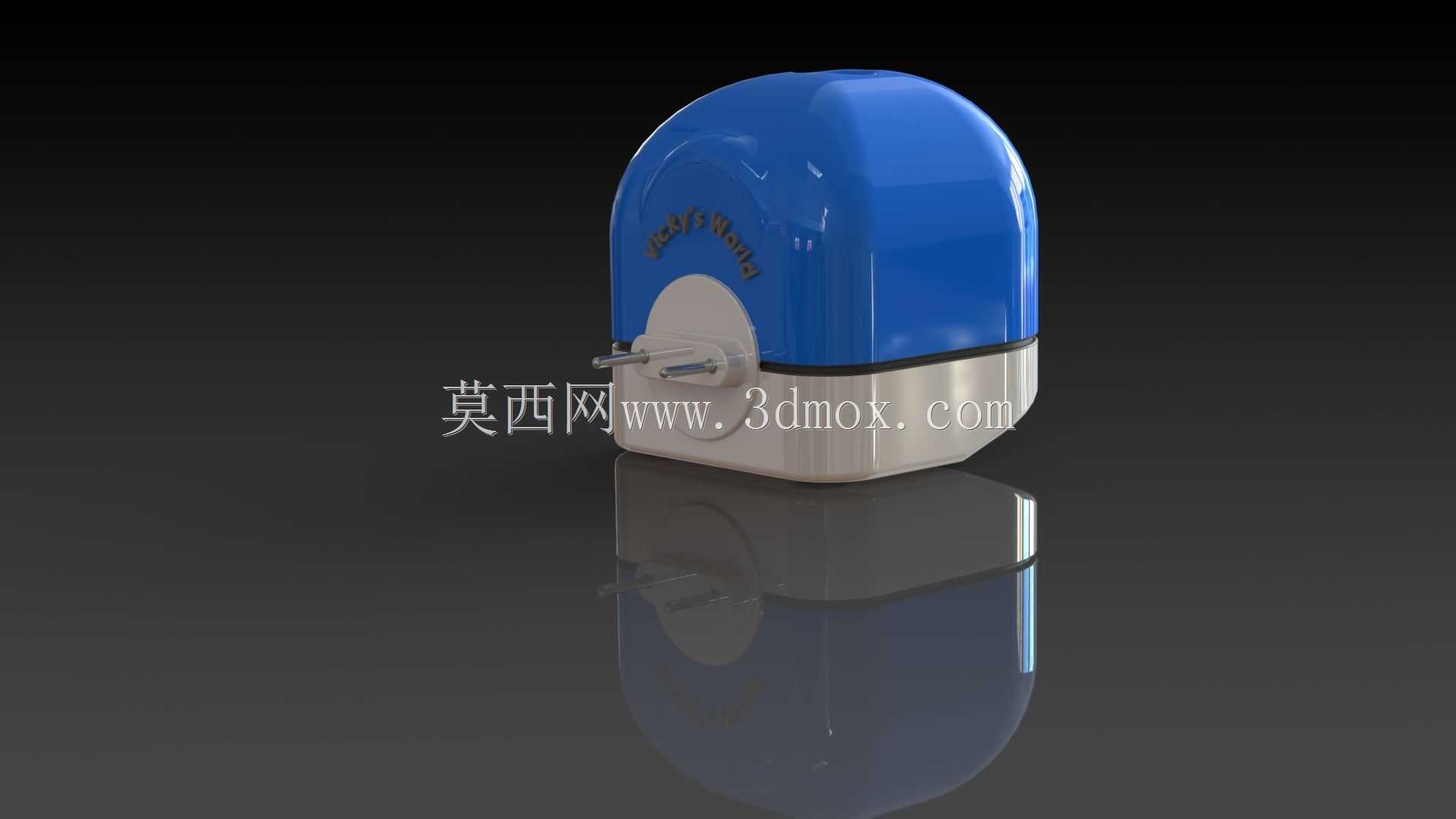

　　从实际使用的适配性来看，这款设备的重心完全落在插脚的支撑范围内，插装在墙面插座上后不会因为重心偏移出现长期使用后插座铜片变形、设备下坠的问题，设备自身重量控制在85克以内，对插座铜片的负载压力极小，适配不同使用年限的老旧插座，不会因为设备自重造成插座结构损坏。设备没有设置额外的电源开关，插电即进入工作状态，减少了开关元件的故障点，提升整机的长期使用可靠性，同时壳体底部设置了微小的通气孔，平衡设备内部与外部的气压，避免长期加热工作时内部空气膨胀造成壳体变形。整体造型采用蓝白撞色的外观设计，上壳的蓝色区域做了细微的磨砂纹理处理，日常使用中不容易残留指纹和污渍，下壳的浅灰色区域采用高光耐刮材质，清洁时只需要用干布擦拭即可去除表面浮尘，维护难度极低。
