VideoconD2H机顶盒遥控器结构设计

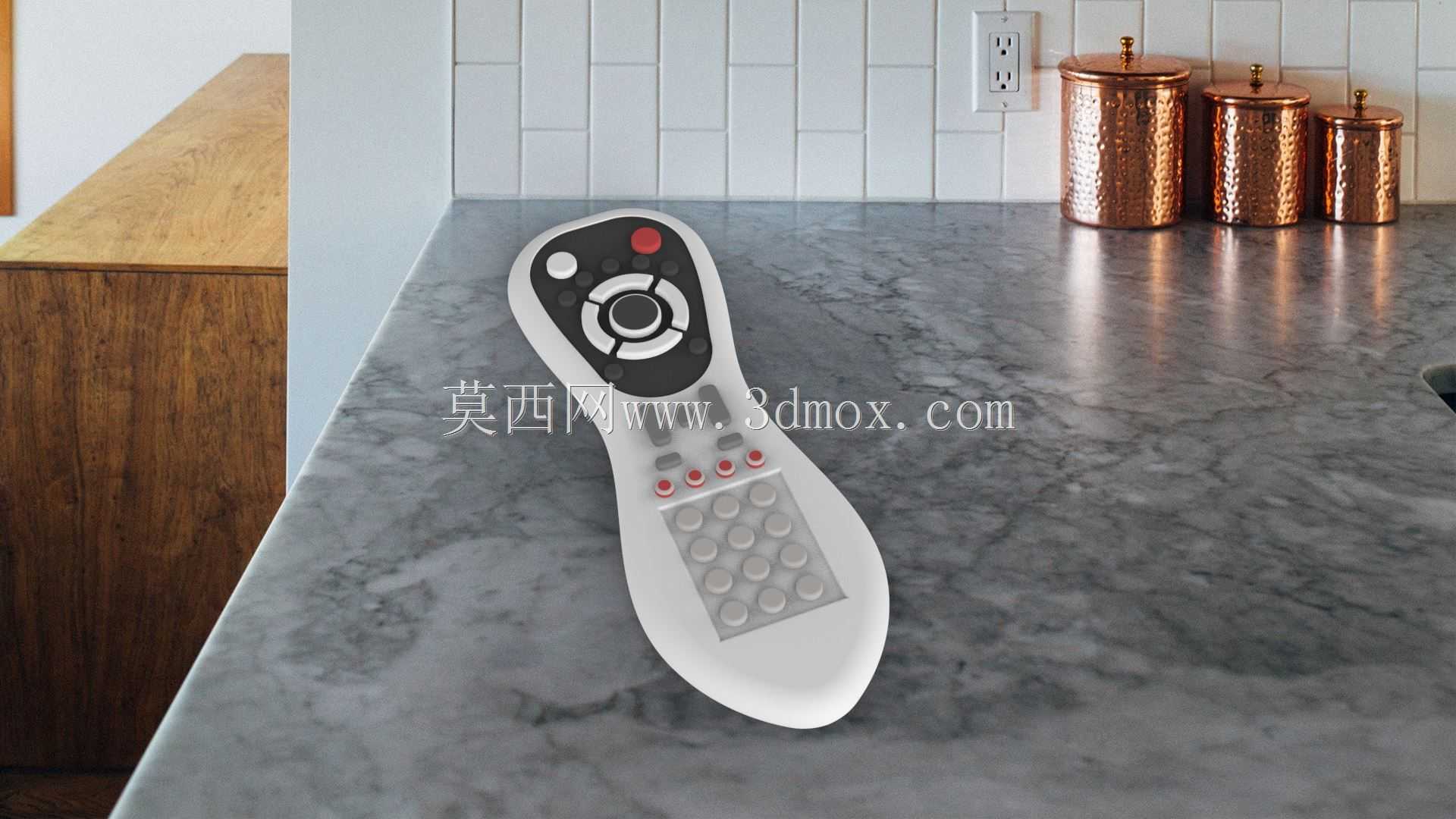

　　做消费电子结构设计快十二年，经手的手持交互类壳体不下百款，这次复盘的这款DTH卫星电视遥控器，是前两年给南亚客户做的适配款，当时对接的结构需求卡得很细，毕竟是直接面向终端用户的高频操作件，容不得半点体验上的疏漏。先从实际使用场景说，这类遥控器主要配套家用卫星直播机顶盒，覆盖的使用环境跨度极大，从城市公寓的客厅茶几，到乡村自建屋的矮桌，甚至部分沿海高湿高盐区域的住户也在使用，所以壳体的耐候性、按键的反馈寿命是最先要敲定的硬指标，当时选的是ABS+PC共混的壳体料，表面做细咬花处理，既不会像光面壳那样一摸就留满指纹，也不会因为咬花过粗藏污纳垢，日常拿湿抹布擦拭就能清理表面污渍。再看功能布局的设计逻辑，整个遥控器的握持区做了收腰处理，

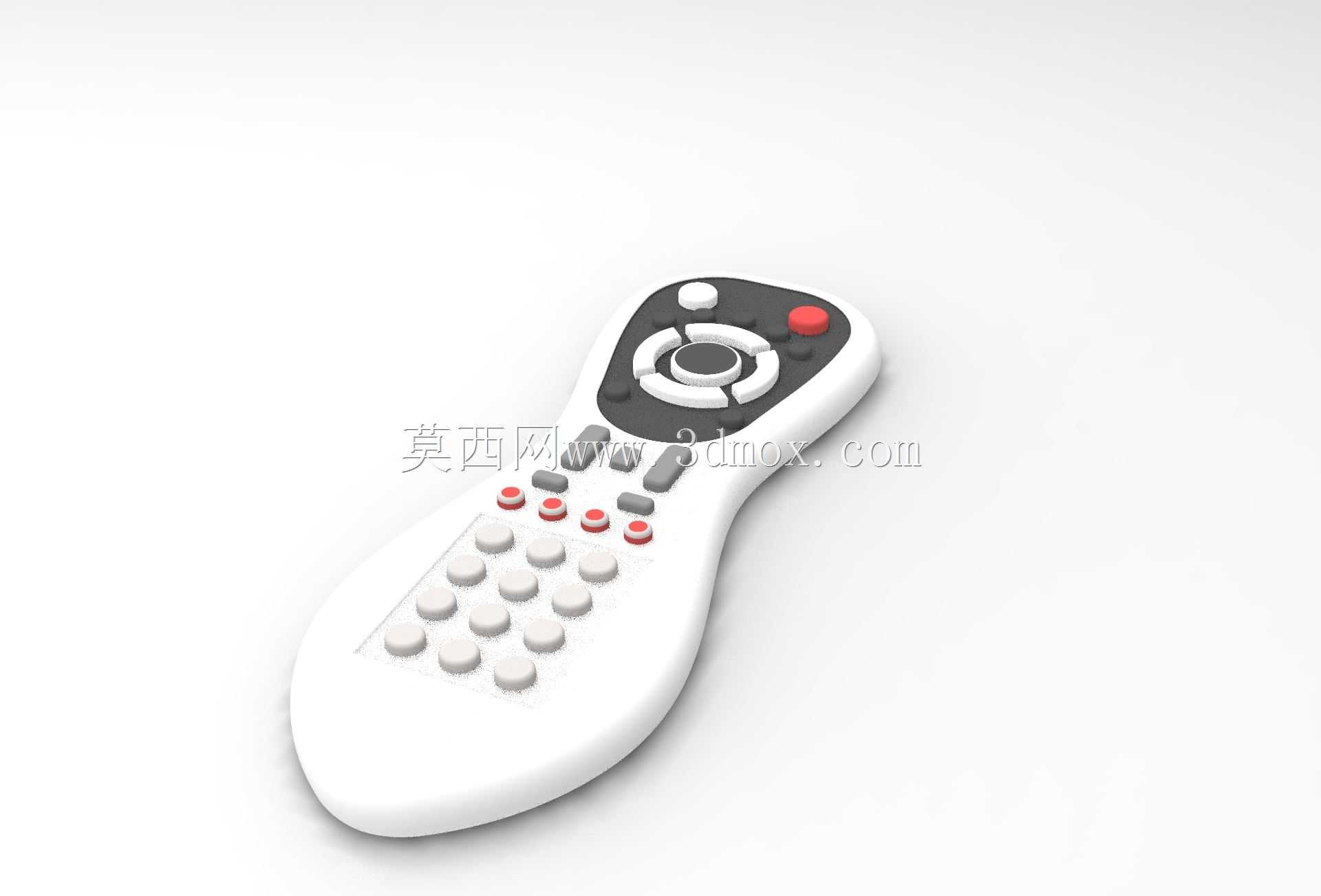

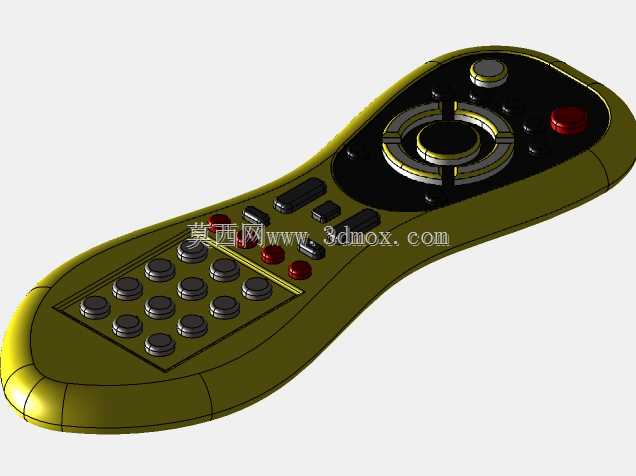

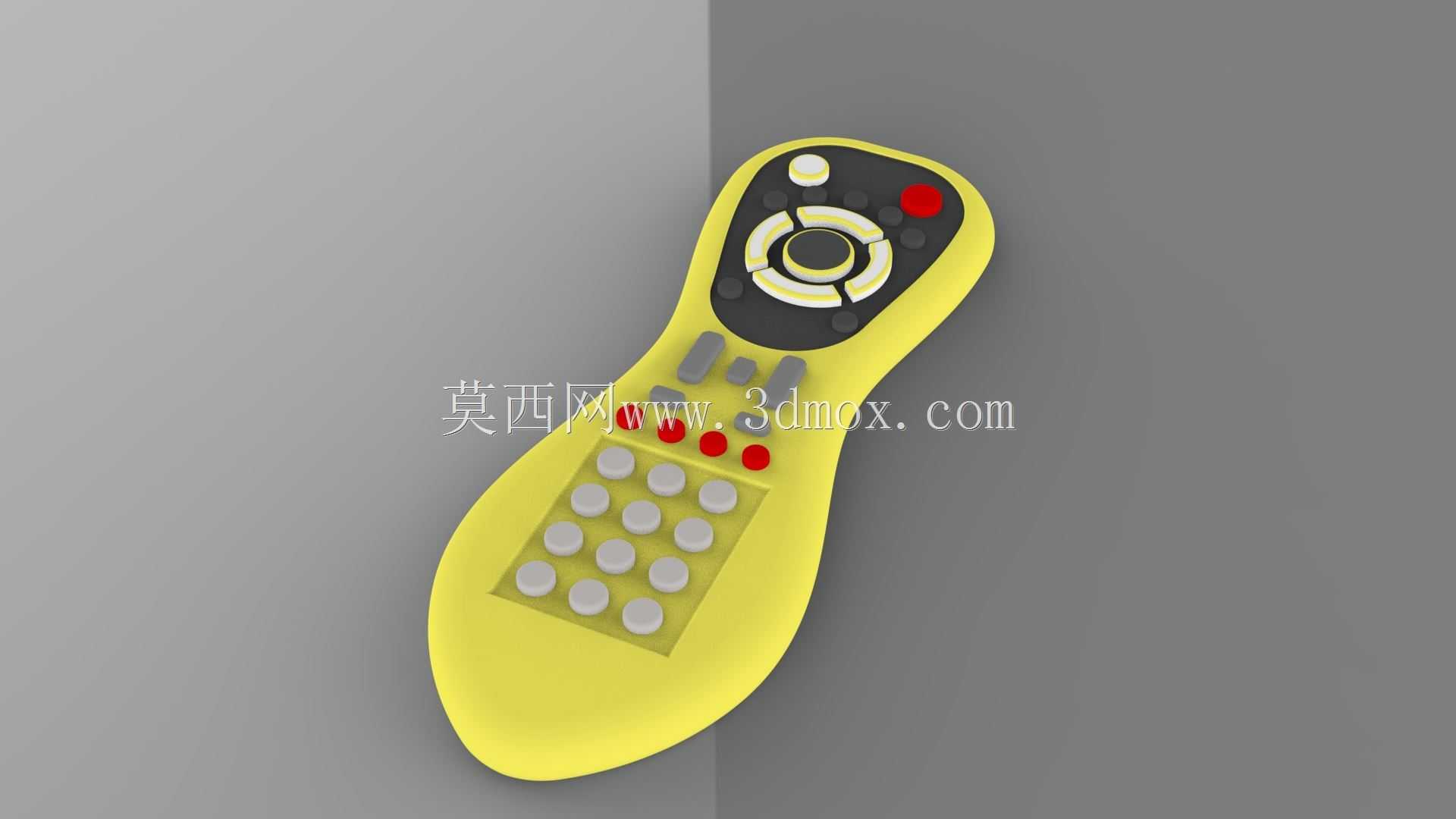

　　不是市面上常见的直长条造型，握持的时候虎口刚好贴合壳体的曲面过渡，长时间换台操作也不会硌手。按键分区做了明确的触感区分：最上方靠近红外发射端的区域是电源、信号源这类高频单次操作键，其中红色电源键做了凸起0.8mm的凸点设计，不用低头看，指尖扫过就能定位，避免晚上关灯操作按错；中间的环形导航键做了硬质PC包边，确认键在环形中心，按压力度调到1.8N，刚好是指尖轻压就能触发，又不会因为放在包里被挤压误触；导航键下方是四枚彩色功能快捷键，对应机顶盒的节目指南、频道收藏、音量快捷切换这类自定义功能，每枚按键的表面做了不同的细微纹理，盲操作的时候靠触感就能区分；下方的数字键区做了阶梯式排布，每一行按键比上一行向外突出0.3mm，

　　按数字选台的时候指尖不会蹭到相邻按键，数字字符用的是激光镭雕工艺，不会因为长期按磨掉字符。当时做结构校核的时候，特意把壳体的壁厚控制在1.8mm，筋位厚度做到0.9mm，既不会因为壁厚不均导致注塑的时候出现缩痕，也能保证1.2米高度自由跌落到水泥地面不会出现壳体开裂、按键卡滞的问题。红外发射头的位置做了内凹1mm的防护结构，避免日常放置的时候发射窗被硬物刮花，影响信号发射角度，实测的发射覆盖角度是水平正负60度，垂直正负30度，用户不用刻意把遥控器对准机顶盒，只要在客厅范围内操作都能正常触发信号。电池仓设计在遥控器的尾部，用的是两节7号电池供电，仓盖做了卡扣加防丢挂扣的结构，换电池的时候不用怕仓盖随手放弄丢，

　　仓盖和壳体的配合间隙控制在0.15mm，既不会因为间隙过大晃荡，也不会因为热胀冷缩导致仓盖打不开。整个遥控器的重量控制在72g，装完电池也不到100g，单手握持的时候手腕不会有负重感，壳体的边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，哪怕家里小孩拿着玩也不会划伤皮肤。当时做手板验证的时候，找了20个不同年龄段的用户做盲测，从16岁的学生到65岁的老人，反馈的按键定位准确率能到98%以上，连续按键五万次之后，按键的反馈力度衰减不到10%，完全满足家用场景下五到八年的使用寿命要求。另外在结构设计的时候，特意在壳体内部预留了导电胶的安装定位柱，每一枚按键下方的导电胶触点都和PCB板上的碳膜点精准对位，不会出现按下去没反应或者连键的问题，PCB板和壳体之间做了两个螺丝柱固定，螺丝柱周围做了加强筋，避免拧螺丝的时候柱体开裂，同时在PCB板和电池仓之间加了一层绝缘麦拉片，防止电池漏液腐蚀电路板。
