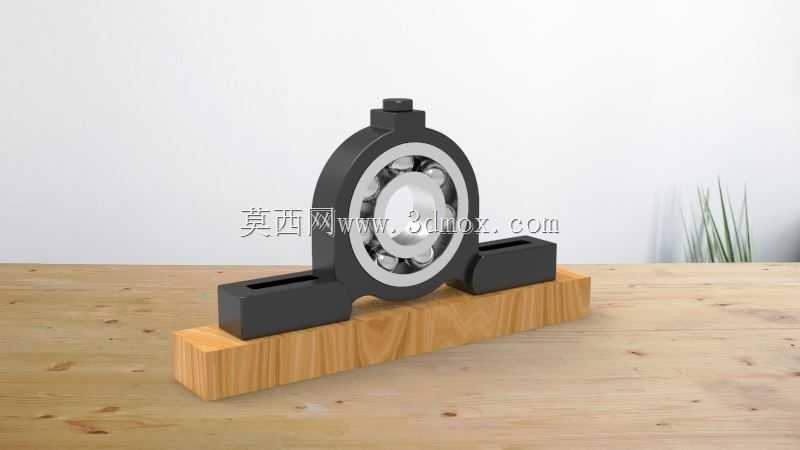

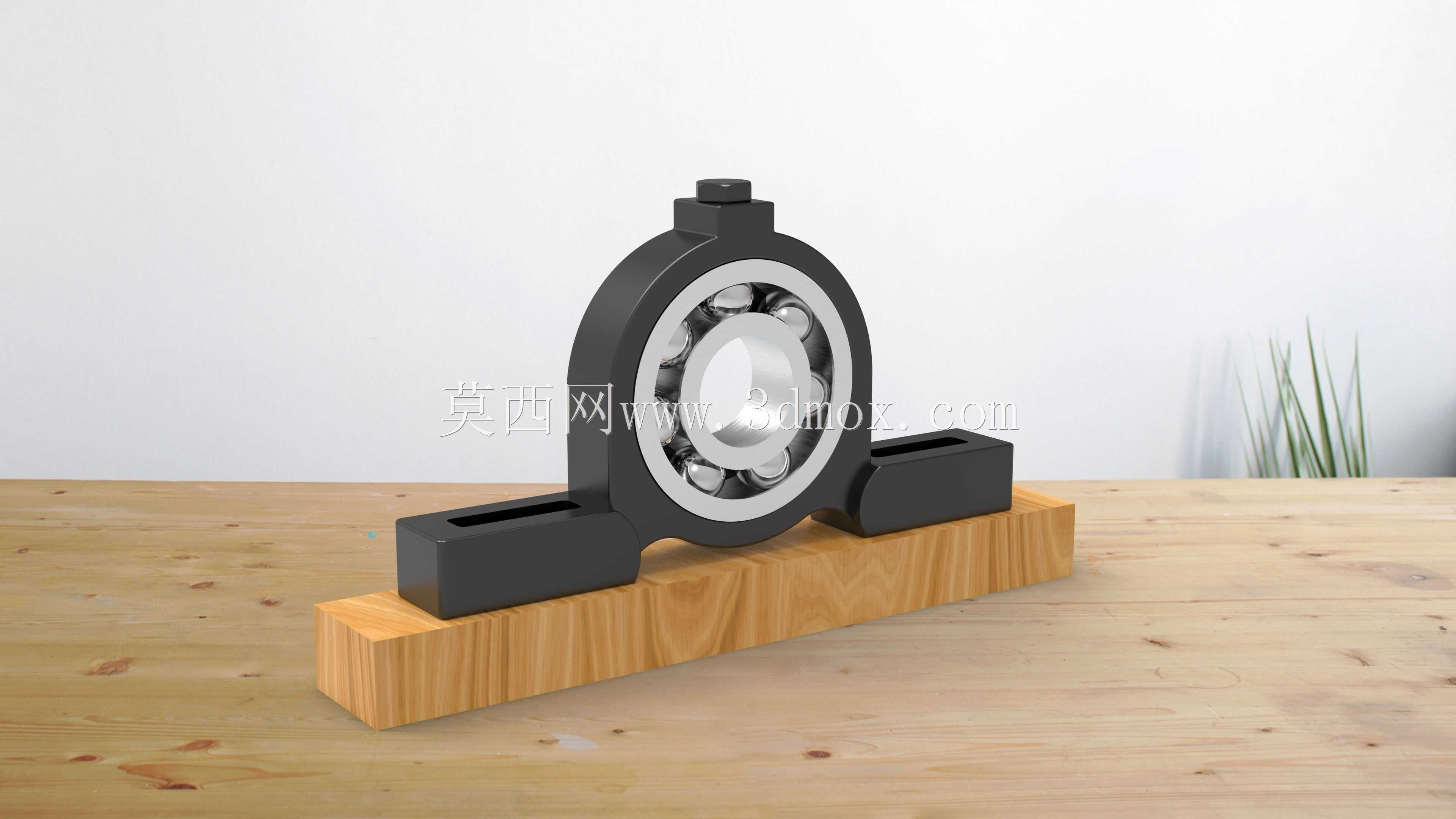

带立式安装座的深沟球轴承组件结构

　　做非标传动结构设计快十二年，经手的支撑类零部件少说也有几百种，这种带一体式铸造型立式安装座的外球面深沟球轴承组件，是低速重载人力传动、小型农用输送设备里最常见的支撑单元，这次建模完全参照人力板车、老式人力货运车的轮轴支撑结构做1:1还原，没有做任何理想化的结构简化，所有安装配合面的公差预留、安装槽的避让尺寸都和实际量产件保持一致。

　　先从实际应用场景说，这类轴承组件最核心的使用场景，是没有精密安装基准的低速重载传动部位，比如老式人力货运车的轮轴支撑、小型田间转运手推车的轮端支撑、工地短途运料手推车的转轴支撑，还有一些低速输送线的从动辊支撑，这些场景的共同特点是安装基准面平整度差，作业过程中会承受持续的径向冲击载荷，同时轴系会有小幅度的偏摆，普通的嵌入式深沟球轴承如果没有调心结构，很容易因为安装不对中或者载荷冲击出现滚道点蚀、保持架断裂的问题。

　　从功能特性来看，这个组件的结构设计完全围绕低速重载、安装容错率高的需求做匹配。核心的滚动体部分采用标准深沟球结构，滚道做了适配调心需求的弧面优化，允许内圈相对于外圈有2度左右的偏摆角度，刚好能抵消安装面不平整、轴加工同轴度误差带来的附加载荷。两侧的密封结构采用接触式橡胶密封，能阻挡作业场景里的泥沙、灰尘进入滚道，不需要频繁加注润滑脂，适合户外无维护的使用场景。外圈和安装座采用过盈配合加定位顶丝的固定方式，不会因为径向载荷的反复冲击出现外圈跑圈的问题。

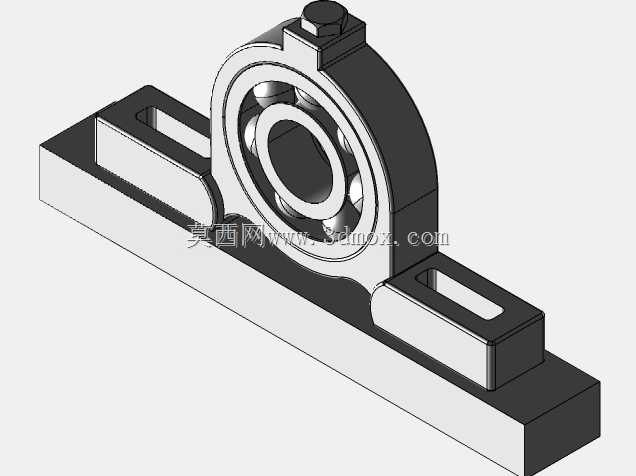

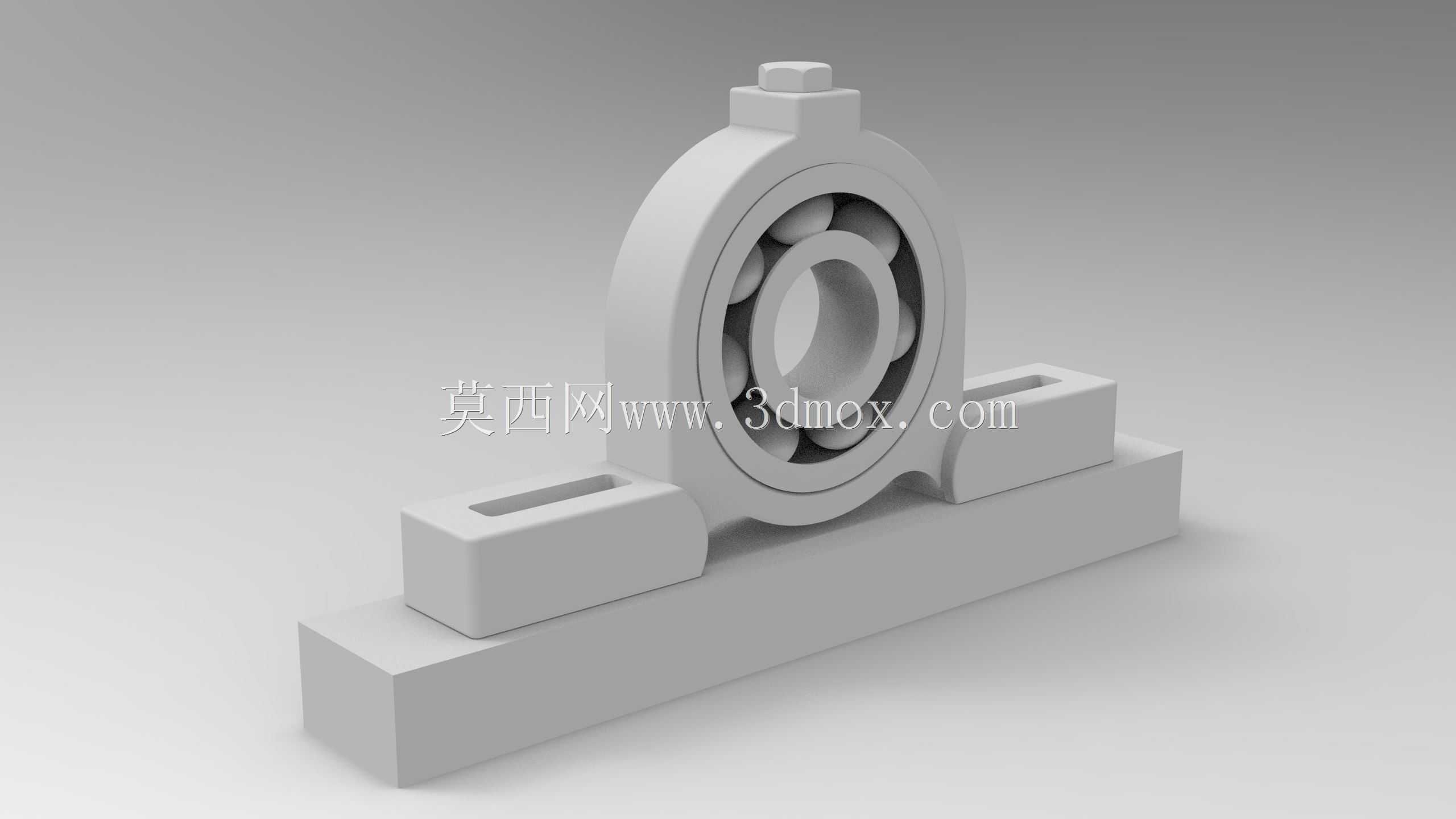

　　再说到设计思路，整个组件的建模完全遵循实际加工的工艺逻辑，没有做违背生产逻辑的结构设计。安装座部分采用铸铁材质的等强度设计，轴承安装位的壁厚做了加厚处理，承受径向载荷的正下方位置做了圆弧过渡的加强筋，避免应力集中导致的座体断裂；两侧的安装脚做了下沉式长条形安装槽，不是圆形的固定安装孔，这个细节是实际使用里非常关键的设计——长槽允许安装时调整轴承的轴向位置，抵消轴加工的长度误差，同时安装时不需要精准对齐孔位，在没有工装定位的现场安装场景里，能大幅降低安装难度，就算后期使用中出现固定螺栓松动，也能快速调整位置重新紧固，不需要重新打孔。

　　关于外形尺寸和安装边界，这个组件的安装基准面是安装脚的下平面，两个安装槽的中心距按照常用的人力车轮轴安装间距做匹配，安装槽的宽度适配常用的M10-M12的固定螺栓，槽的长度方向预留了15mm的调整余量，能适配不同轴长的安装需求。轴承内圈的孔径适配常用的20mm-30mm直径的实心轮轴，内圈上的顶丝孔采用M6的内六角紧定螺钉，安装时只需要将轴穿入内圈，拧紧两个对称布置的紧定螺钉就能完成轴和轴承内圈的固定，不需要额外做轴肩定位或者卡簧槽，进一步降低了配套轴的加工难度。整个组件的总高度控制在110mm以内，安装脚的总宽度不超过160mm，不会和车轮的辐条、车架的侧边梁产生干涉，安装时只需要将座体放置在车架的支撑横梁上，穿入螺栓拧紧即可，不需要额外做定位止口，对配套安装结构的加工精度要求极低。

　　实际选型使用的时候要注意，这类轴承组件的额定动载荷是按照1500r/min以下的转速设计的，不能用在高速传动的部位，比如电机输出端、高速输送带的驱动辊位置，否则会因为密封件的摩擦阻力过大导致温升过高，加快润滑脂失效。另外安装的时候不要过度拧紧安装槽的固定螺栓，要留一定的预紧余量，等轴系转动顺畅没有卡滞之后再最终锁紧，避免因为安装座的变形导致轴承内圈偏斜，增大转动阻力。建模的时候特意还原了轴承内部的保持架、滚动体的真实结构，不是简化的圆环结构，做运动仿真的时候可以直接设置接触约束，模拟真实的滚动摩擦状态，不需要额外做结构简化，不管是做教学演示、设备选型校核还是非标结构的配套设计，都能直接调用，不需要二次修改结构细节。
