七宗罪梅利奥达斯龙柄剑道具结构设计

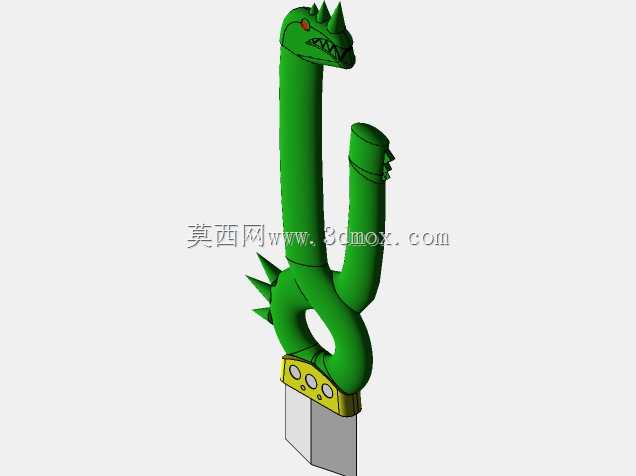

该道具结构的设计核心围绕动漫IP实体化落地的实际需求展开，在还原原作视觉特征的基础上，充分兼顾手持握持的人机工程边界与结构装配的合理性。整体结构分为龙头造型柄首、双柱式握持段、柄尾装饰基座、剑刃连接段四个核心部分，其中龙头造型段做了曲面一体化处理，眼部、嘴部、头冠尖刺的凸起特征均做了R角过渡，避免实体化后出现尖锐棱角带来的使用风险，同时曲面壁厚控制在均匀2.5mm区间，既保证3D打印或注塑加工时的成型良品率，也不会因壁厚不均导致冷却变形。双柱式握持段的内圈弧度完全贴合成年人手掌自然弯曲的曲率，握持接触区域做了微弧面处理，没有生硬的直角转折，长时间握持不会产生硌手的不适感，两段柱体的间距控制在32mm，刚好适配四指穿握的空间需求，不会出现卡指或间隙过大晃荡的问题。柄尾的黄色装饰基座采用嵌入式装配结构，基座上的三个圆形装饰件做了定位卡槽设计，装配时无需额外粘接即可卡紧固定，同时基座预留了与剑刃段连接的定位沉孔，沉孔深度12mm，配合M4紧固螺丝即可实现柄部与剑刃的刚性连接，安装后整体同轴度偏差可控制在0.2mm以内，不会出现剑刃歪斜的问题。该结构可直接应用于cosplay道具制作、动漫周边手办开发、主题展陈道具定制等场景，设计阶段就考虑了不同加工工艺的适配性：如果采用FDM3D打印制作，所有曲面的拔模角度均控制在3度以上，无需额外添加支撑即可顺利打印；如果采用树脂翻模量产，分模线设置在造型的背光面，后续打磨处理不会破坏正面的视觉细节。恶魔钥匙的附属结构与剑柄做了同比例匹配，钥匙柄的弧度与剑柄的曲面特征保持视觉统一，两者搭配可完整还原原作的道具组合形态。结构设计时没有为了刻意还原视觉效果牺牲结构强度，所有凸起的尖刺特征根部都做了加厚处理，抗冲击强度可满足日常手持展示、漫展走动携带的使用需求，不会出现轻微磕碰就断裂的问题。握持段的内部做了中空减重设计，整体成品重量控制在280g以内，长时间手持不会产生明显的负重感，中空区域还可预留加装发光组件的空间，满足定制化的灯光效果加装需求，无需二次破坏外部结构。
