卡通爱心复古方块机器人造型设计

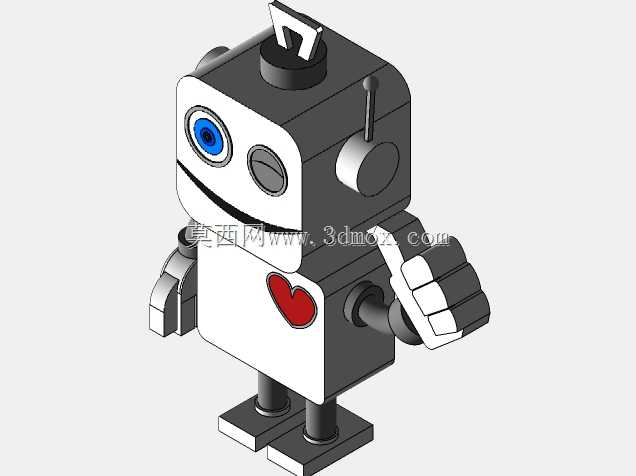

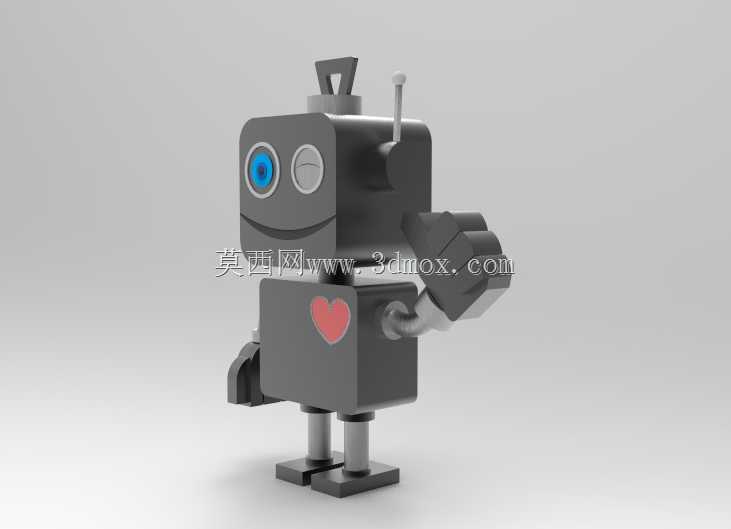

这款方块造型的拟人机器人设计，整体采用模块化方块堆叠的结构思路，将头部、躯干、四肢均以规则几何块体作为基础构型，大幅降低了后续开模生产或者3D打印制作的拆分难度，所有拼接面均采用平面贴合设计，没有复杂的曲面倒扣结构，对于小批量文创摆件生产来说，能有效减少模具抽芯工序，降低生产端的加工成本。头部模块集成了单眼蓝色透镜结构与 wink 造型的闭合眼设计，顶部设置了提手结构与细杆天线，提手部分做了圆角过渡处理，避免尖锐棱角带来的使用划伤风险，天线根部做了加厚凸台结构，提升连接处的抗弯折强度，日常摆放挪动时不易出现断裂问题。躯干正面嵌入了凸起的爱心造型装饰件，装饰件与躯干主体采用卡槽式连接结构，不需要额外粘接固定，装配时直接卡入预留槽位即可，后续也可根据需求更换不同配色或者不同造型的装饰片，拓展不同的主题版本。手臂部分采用单轴铰接结构，肩部设置了圆柱形转轴，可实现前后方向的小角度摆动，手部为简化的方块握拳造型，没有多余的指节拆分，在保证造型辨识度的前提下，尽可能减少活动部件的数量，避免长期使用后出现铰接松动的问题。腿部采用双圆柱支撑杆搭配方形脚座的结构，脚座底部做了平面处理，摆放时可直接平稳放置在水平台面上，不需要额外的支撑底座，脚座与支撑杆之间采用过盈配合连接，装配后不会出现晃动感，整体重心集中在躯干下半部分，摆放时的抗倾倒性能较好，即使受到轻微的外力触碰也不容易翻倒。从应用场景来看，这款造型既可以作为桌面文创摆件的原型，也可经过尺寸缩放后作为儿童益智拼装玩具的基础构型，所有零部件的拆分边界都预留了0.2mm的装配间隙，满足普通FDM3D打印的精度要求，不需要做额外的间隙调整就可以直接打印装配。设计过程中特意规避了所有小于1mm的薄壁结构，最薄的天线部分直径也达到了2mm，完全满足小尺寸打印或者注塑生产的结构强度要求，不会出现填充不足或者成型后易碎裂的问题。整体外形尺寸控制在手掌可握持的范围内，高度约120mm，宽度约70mm，深度约60mm，作为桌面摆件不会占用过多的台面空间，各个边角都做了R2以上的圆角处理，没有尖锐的直角结构，作为儿童周边产品使用时也能满足安全设计要求。
