激光切割胶合板纺纱玩具结构设计

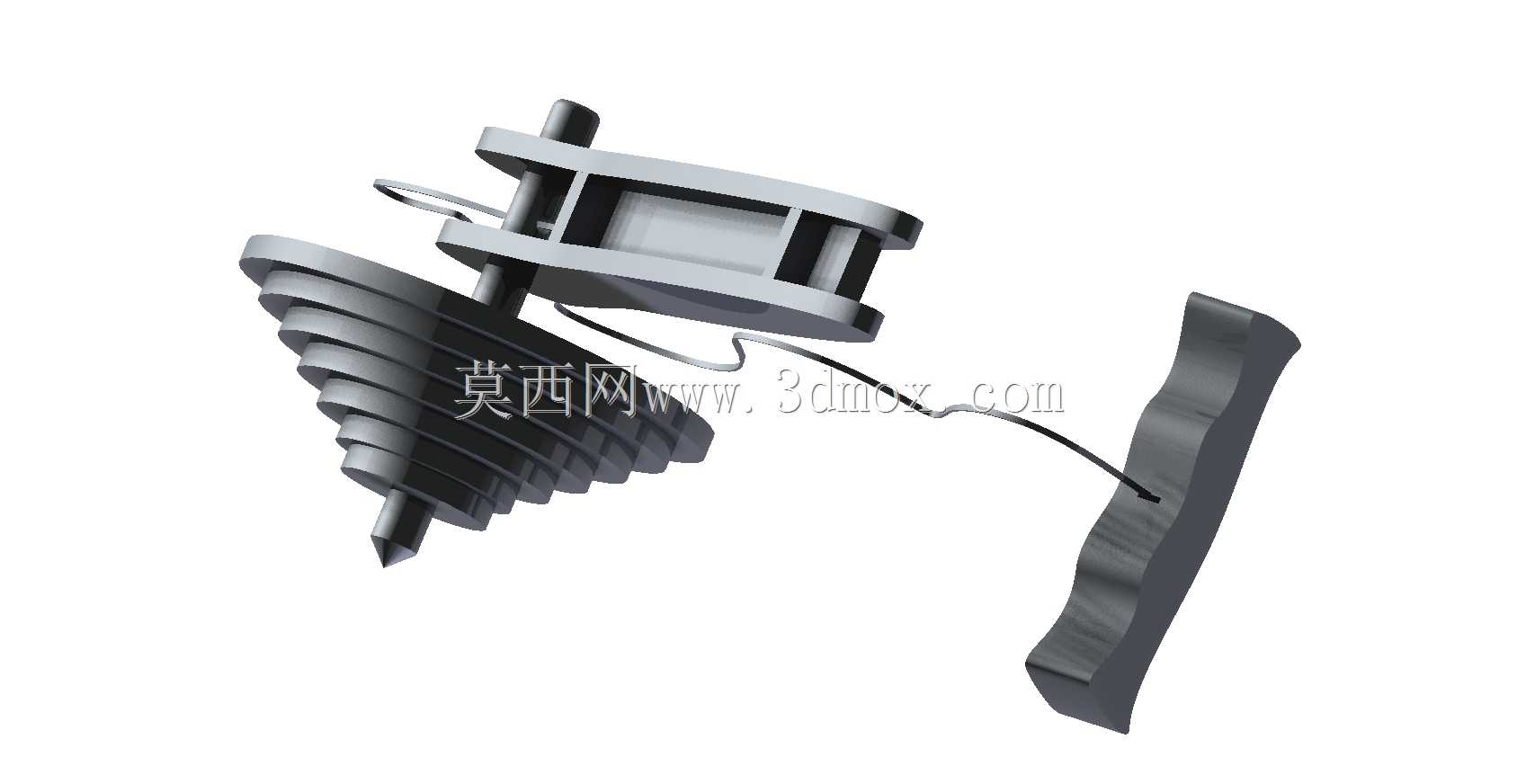

　　这款纺纱玩具采用胶合板作为核心加工基材，适配激光切割加工工艺，整体结构围绕手动旋转纺纱的核心功能展开设计，拆分后的零件可通过激光切割设备直接从标准胶合板板材上裁切成型，无需额外开模，适合小批量手工制作与教学演示场景使用。从结构组成来看，产品分为握持支架、锥形纺纱轮、牵引拉绳、手持握柄四个核心部分，锥形纺纱轮采用阶梯式锥面结构设计，锥面的阶梯棱边可在旋转过程中增加与纱线的摩擦力，避免纱线在高速旋转时出现打滑脱落的问题，纺纱轮中心预留贯穿式轴孔，与支架上的固定轴采用间隙配合，保证旋转过程中无卡滞、晃动量控制在合理范围内。支架部分采用框架式镂空结构，在保证结构强度的前提下尽可能减少材料用量，同时降低整体自重，支架上端预留拉绳的导向槽，

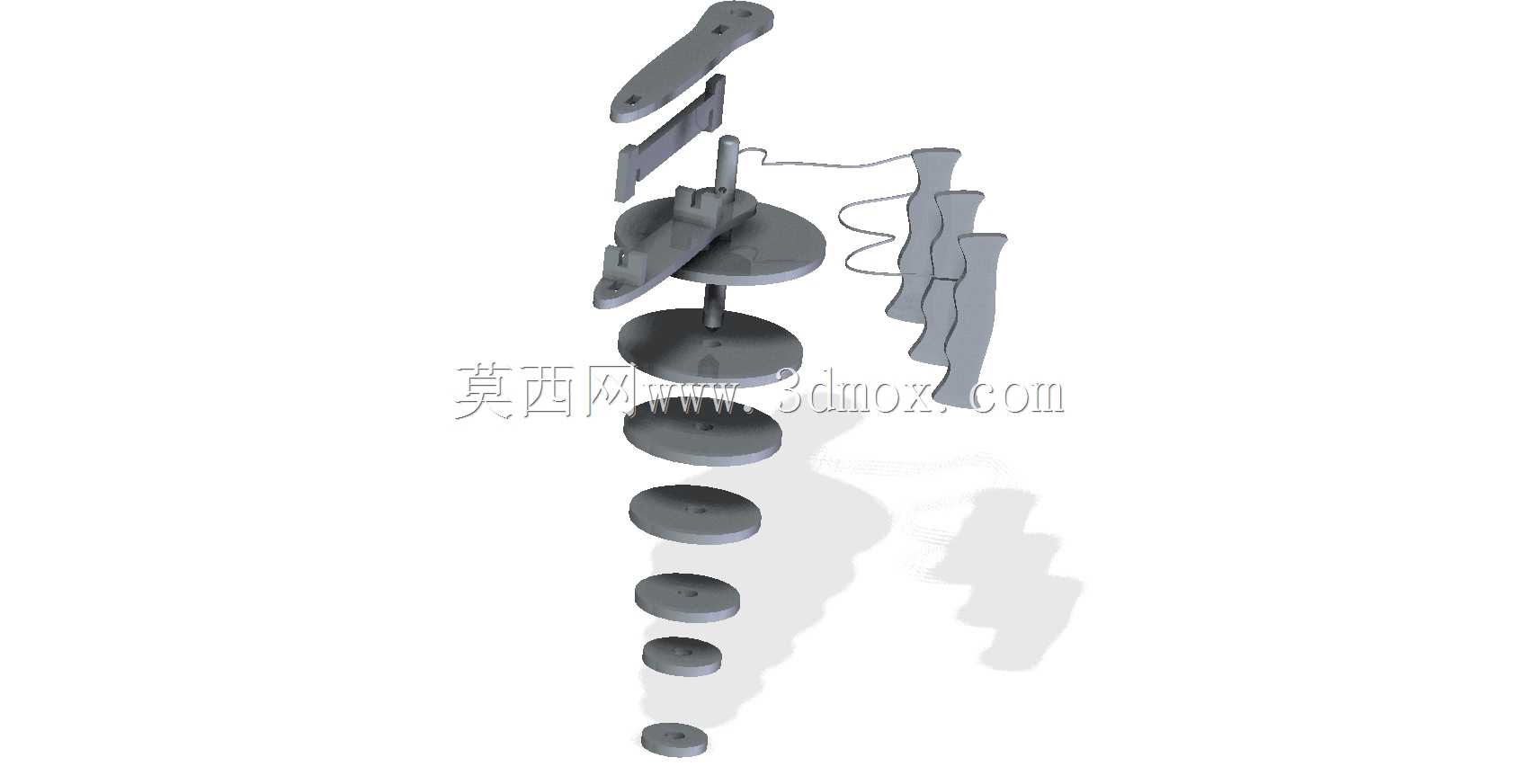

　　拉绳采用柔性耐磨材质，一端固定在纺纱轮的绕线槽内，另一端与手持握柄连接，使用时通过拉动握柄带动拉绳牵引纺纱轮高速旋转，即可完成纱线的捻合缠绕作业。设计过程中充分考虑胶合板的加工特性，所有零件的裁切轮廓均采用无锐角过渡设计，避免激光切割后出现焦边崩裂的问题，零件之间的连接采用插接配合结构，无需额外粘接或金属紧固件，组装时仅需将各零件沿预设插接槽对位压合即可完成整体装配，装配公差控制在0.1mm范围内，保证插接后结构稳固无松脱。外形尺寸方面，整体装配完成后总长度控制在150mm以内，最大宽度为60mm，握持部分的曲面贴合人手握持的弧度，长时间操作不易产生疲劳，纺纱轮的最大旋转直径为45mm，旋转过程中不会与支架结构产生运动干涉，

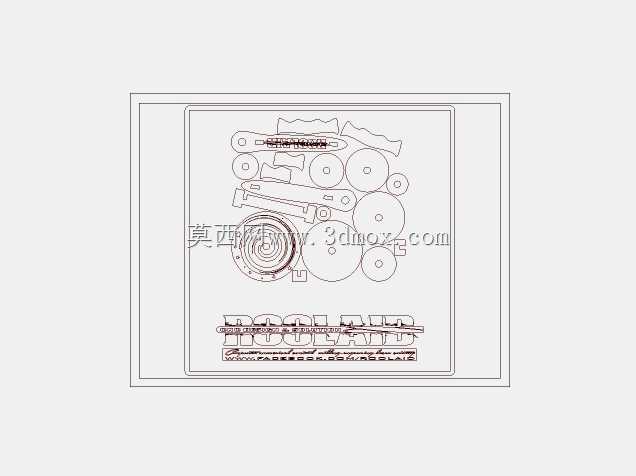

　　安装边界预留足够的安全间隙，即使是初次使用的操作者也不会出现夹手的风险。这类结构除了作为手工玩具使用外，还可作为机械结构教学的演示模型，直观展示拉绳驱动旋转机构的工作原理，也可通过调整纺纱轮的锥度、重量参数适配不同粗细纱线的纺纱需求，结构本身具备较强的拓展修改空间，设计时所有零件均排布在标准幅面的胶合板板材上，材料利用率可达85%以上，有效降低加工过程中的材料损耗。
