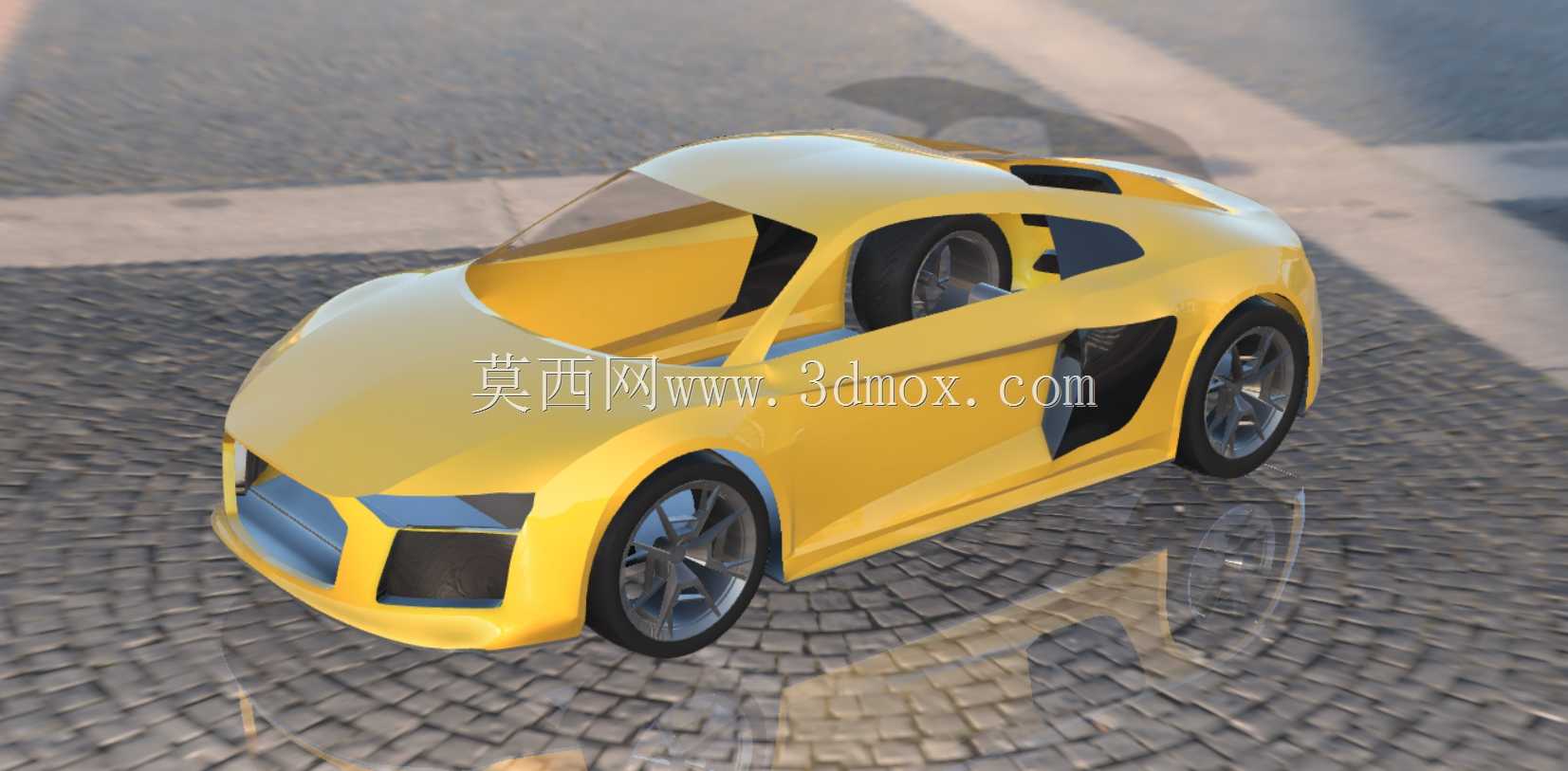

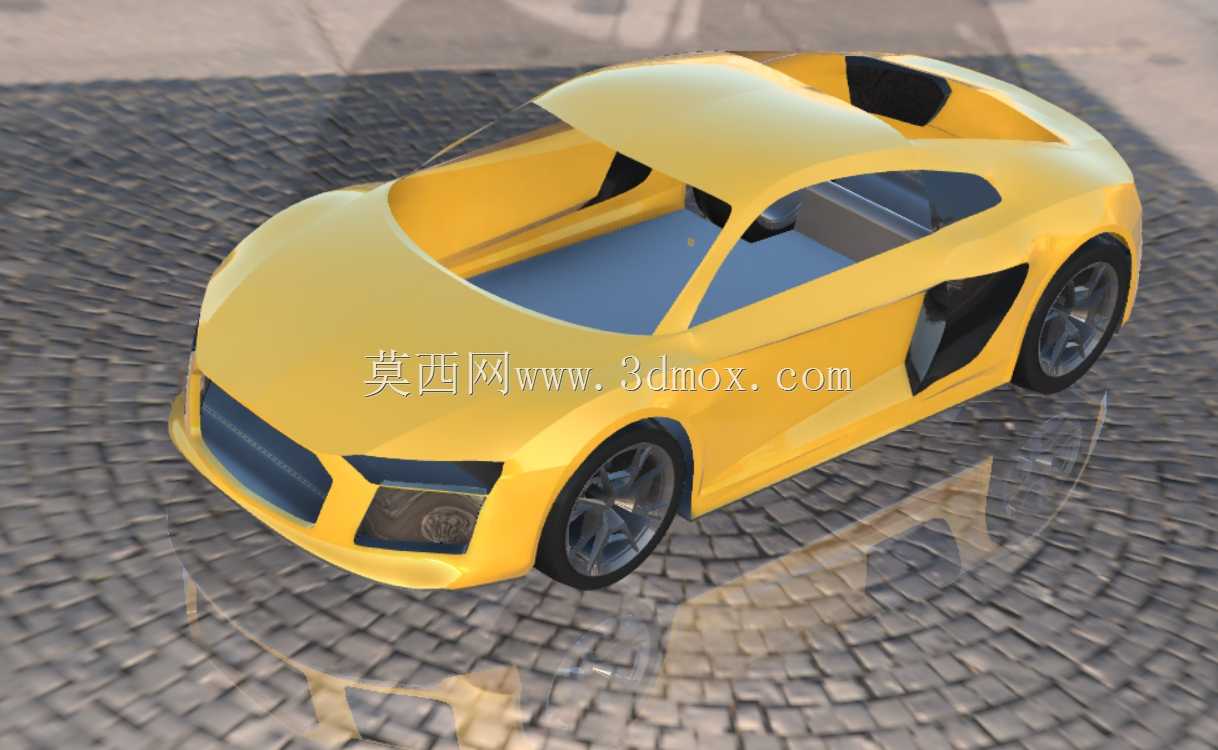

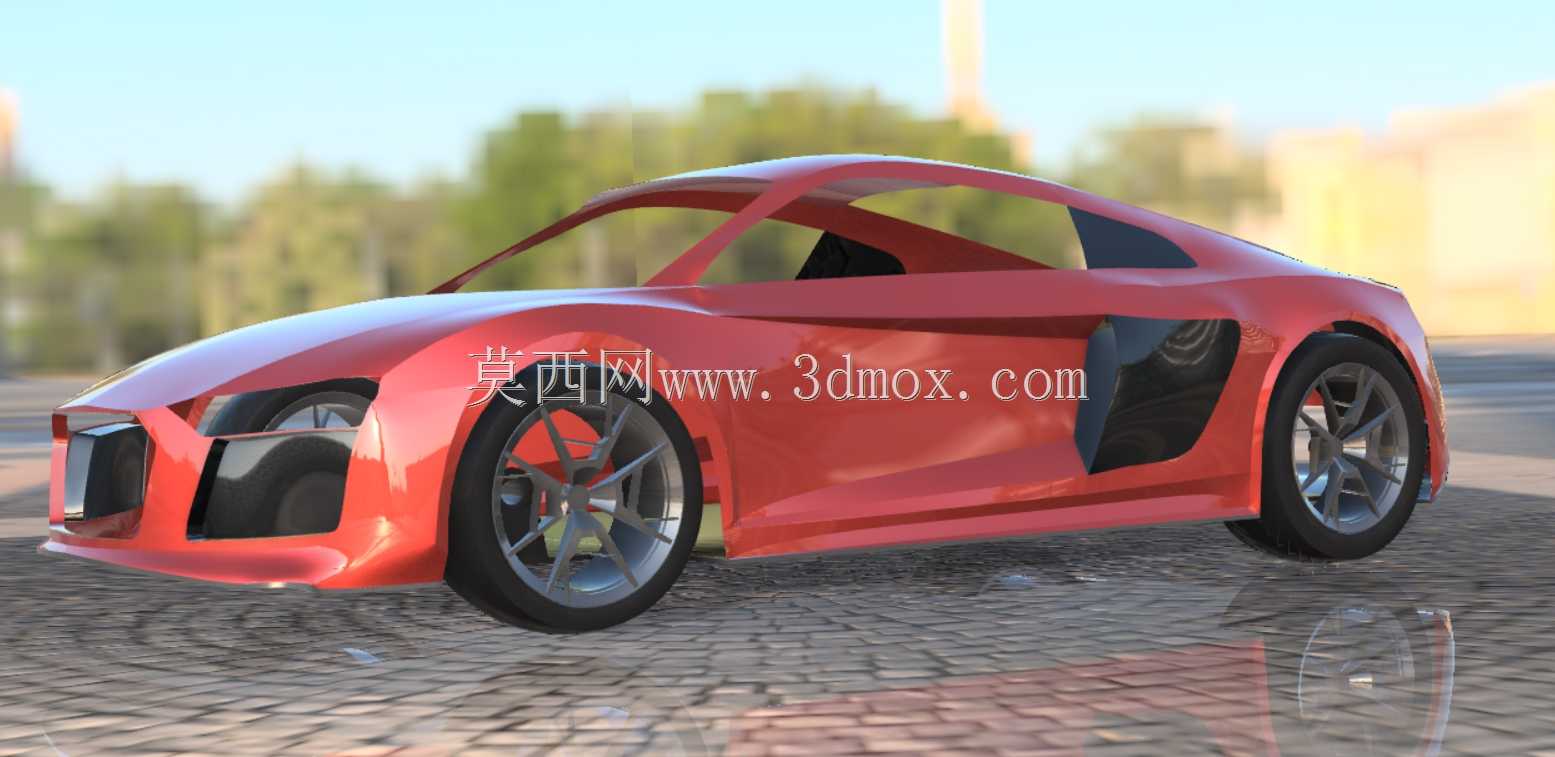

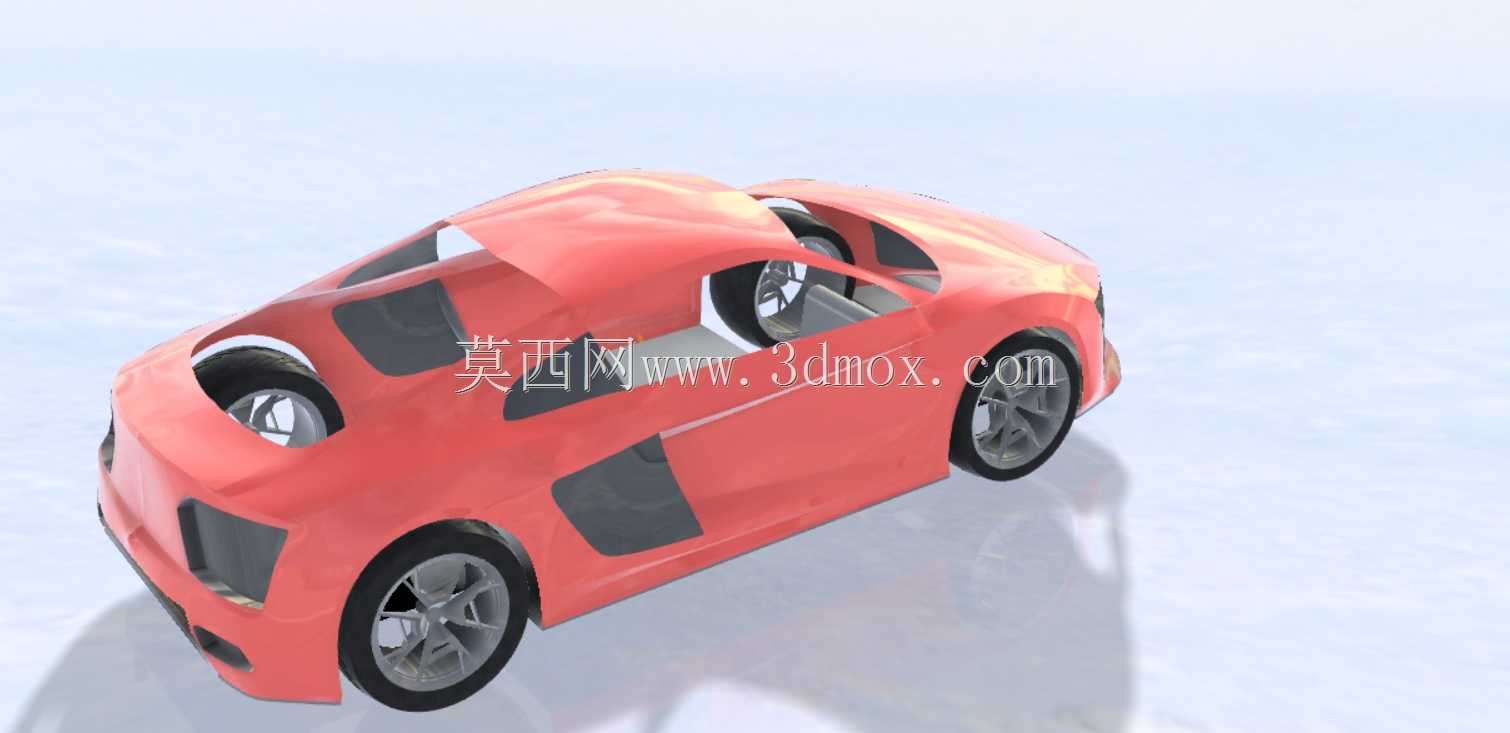

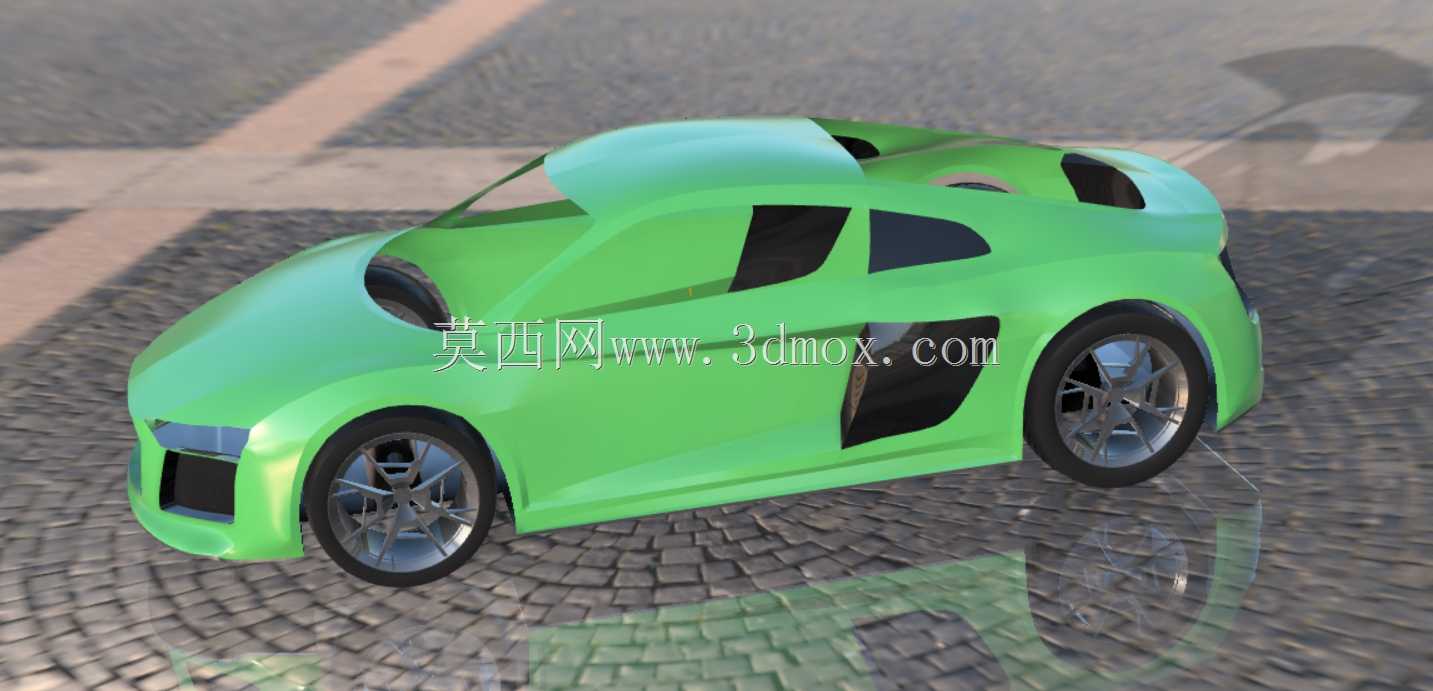

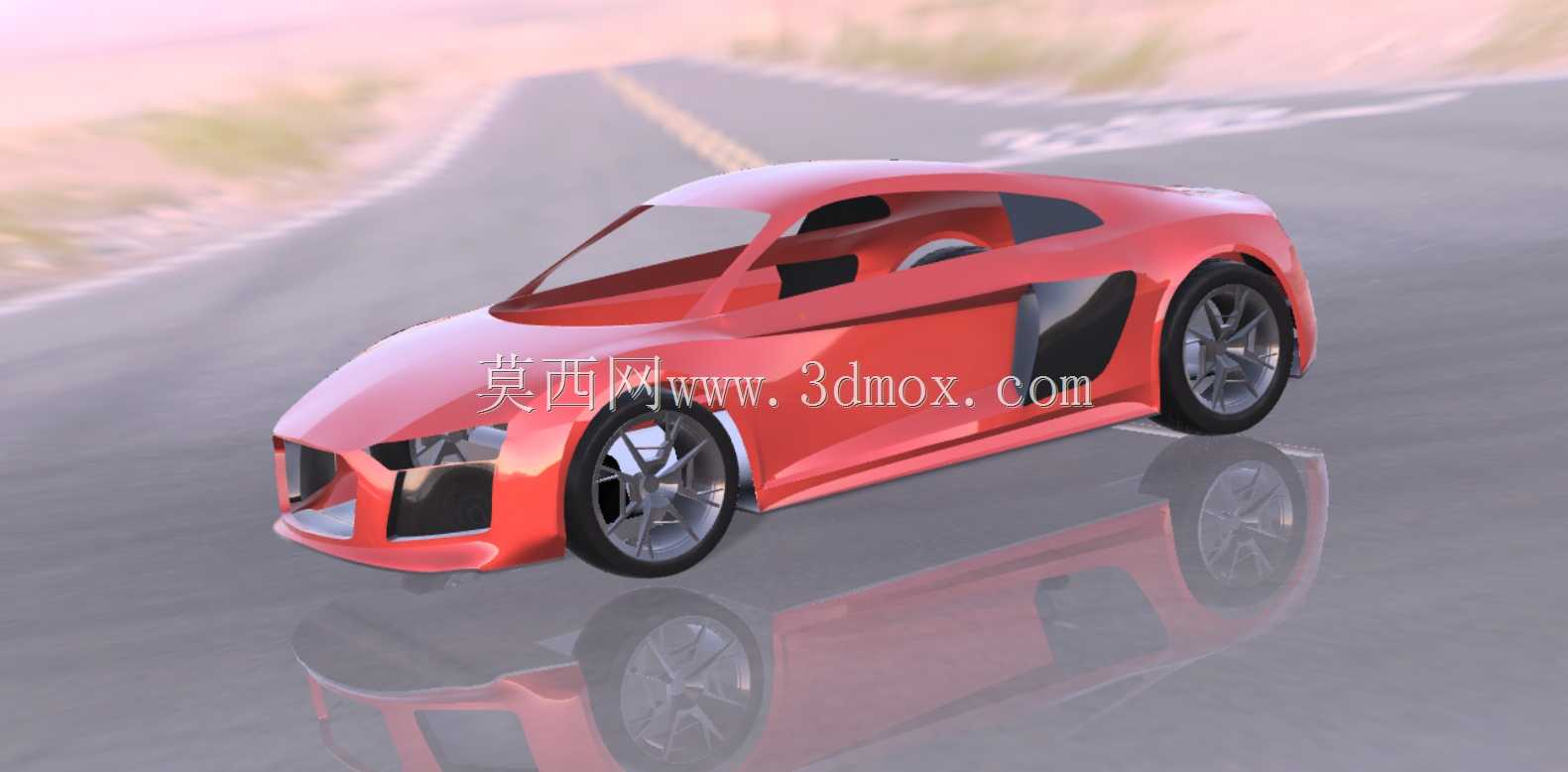

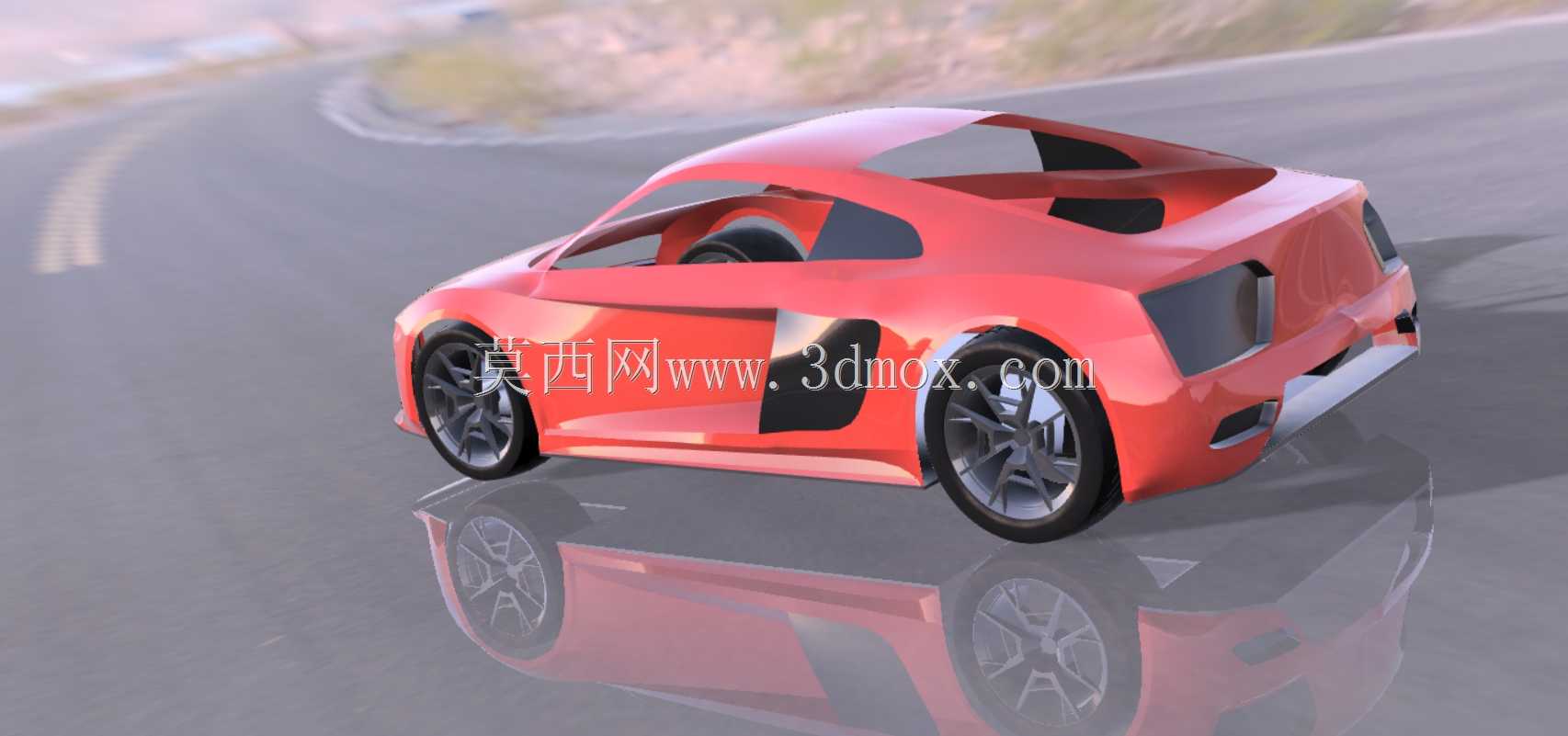

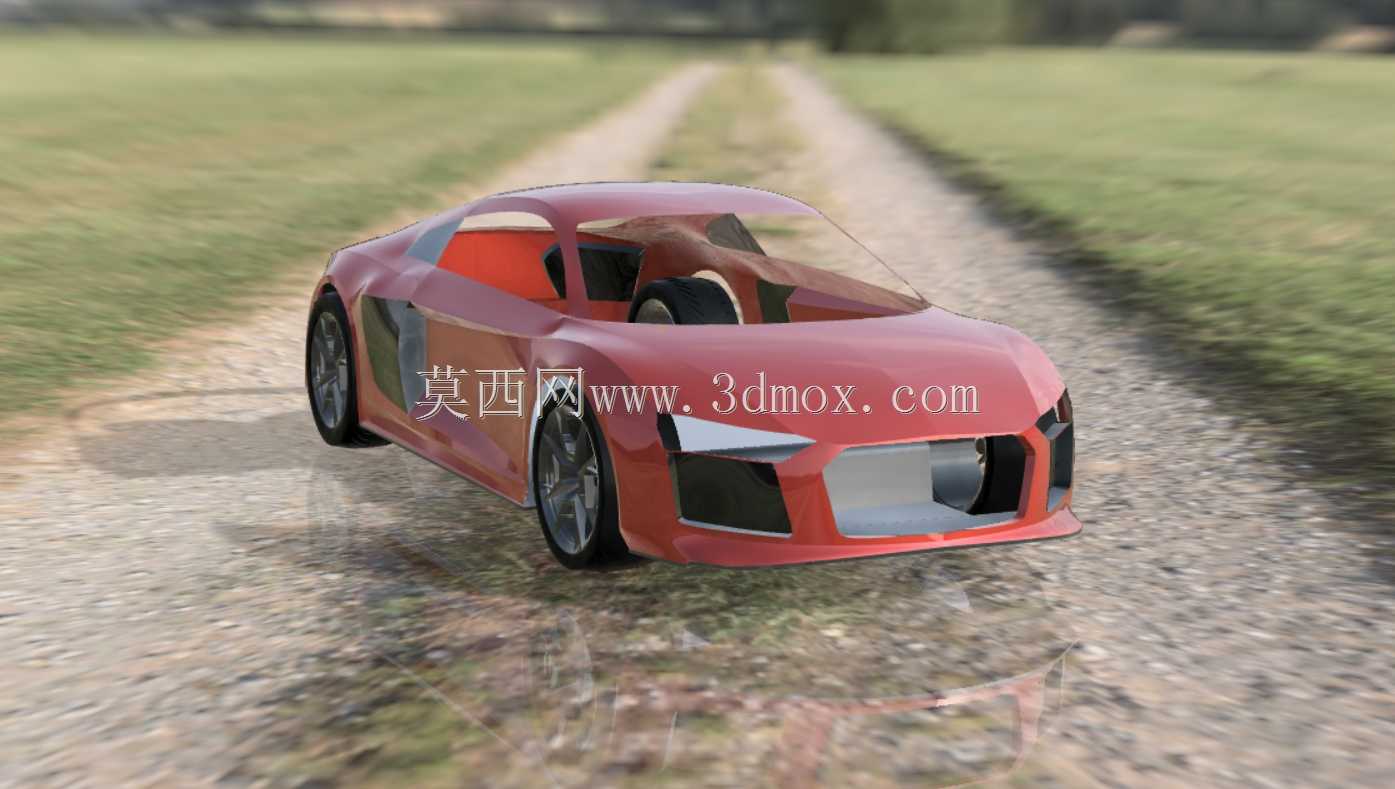

奥迪R8双门跑车曲面造型设计

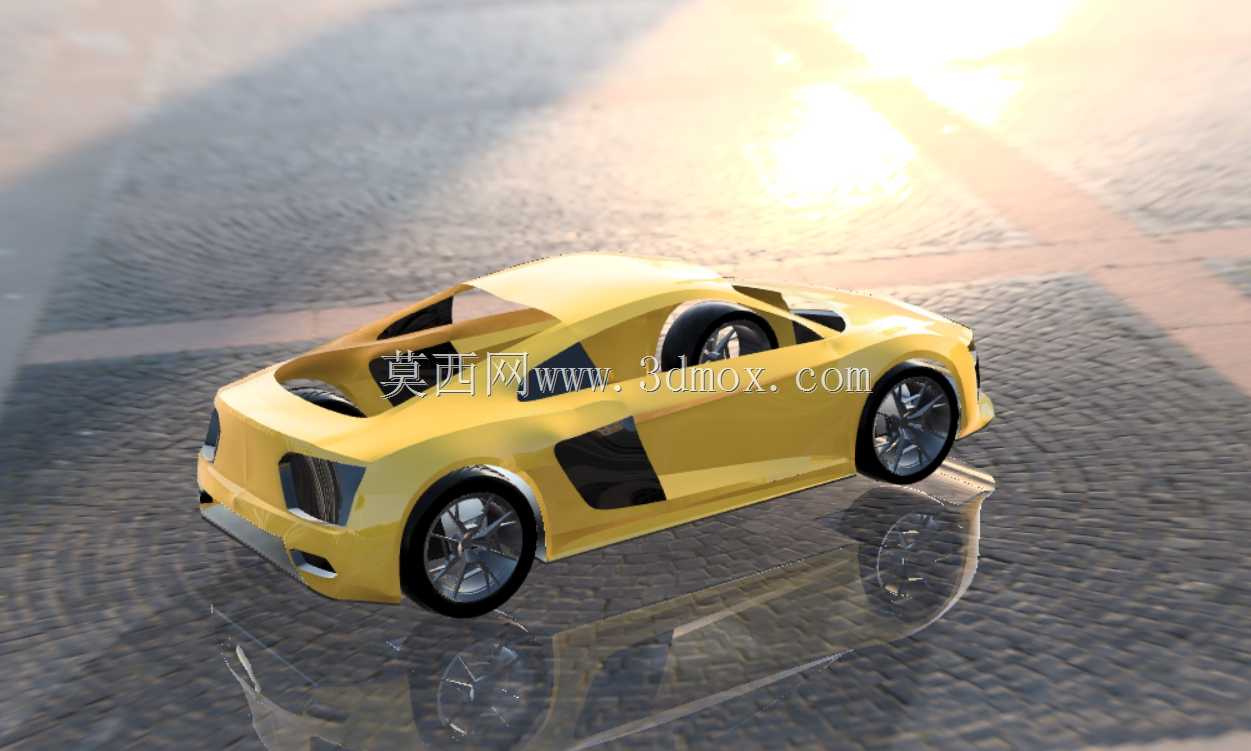

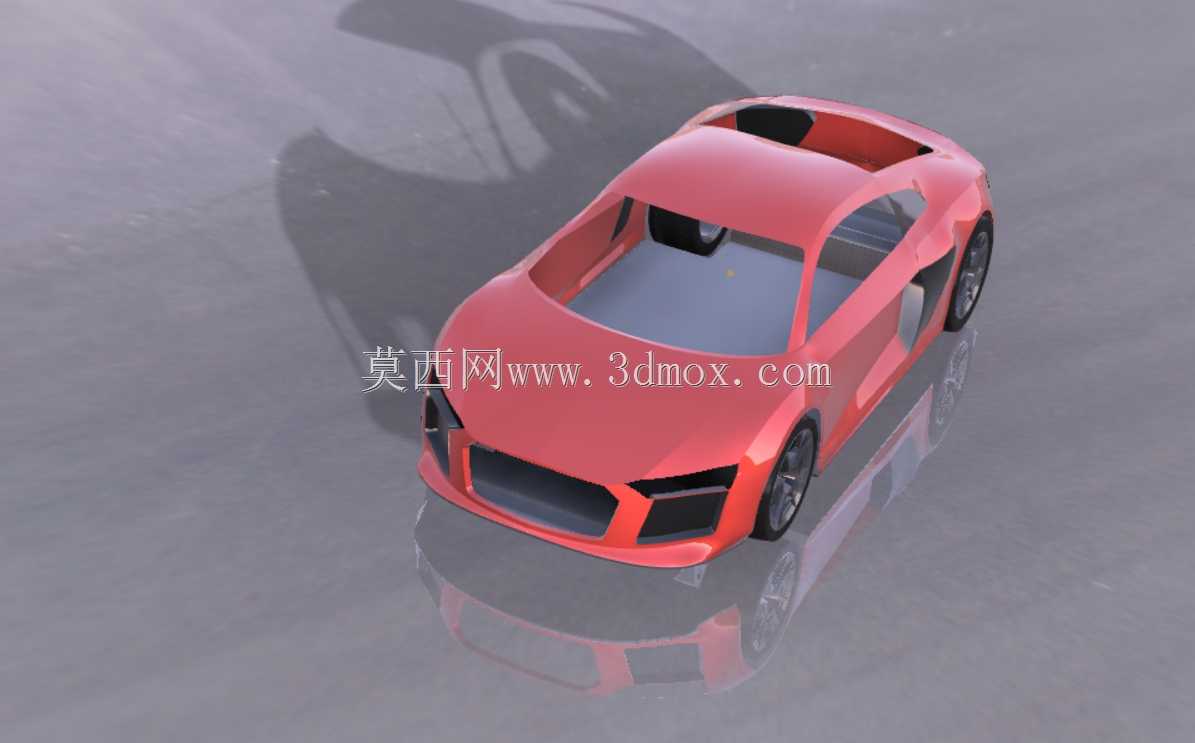

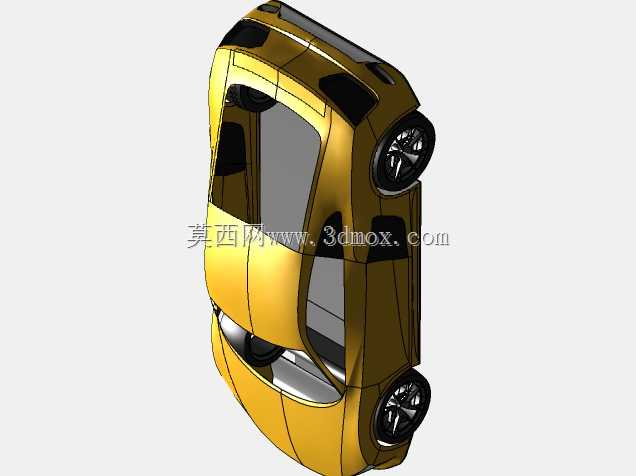

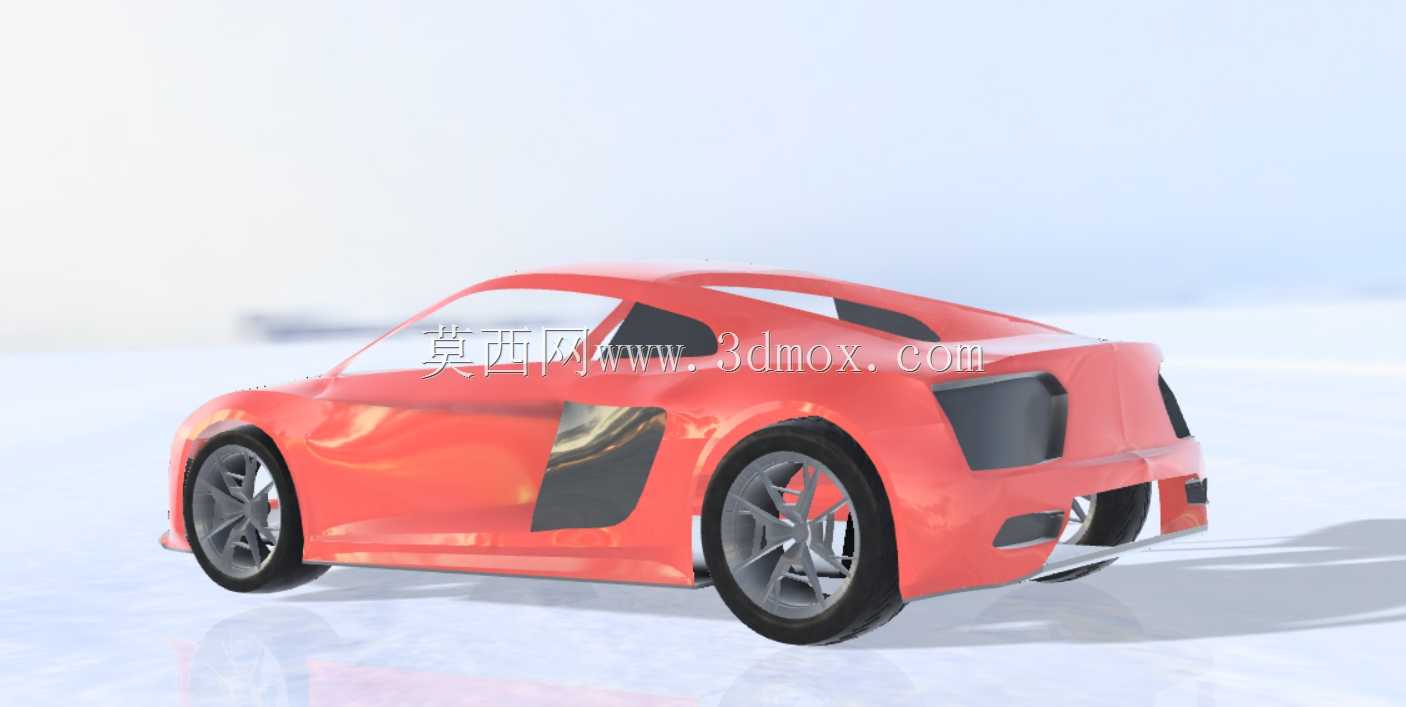

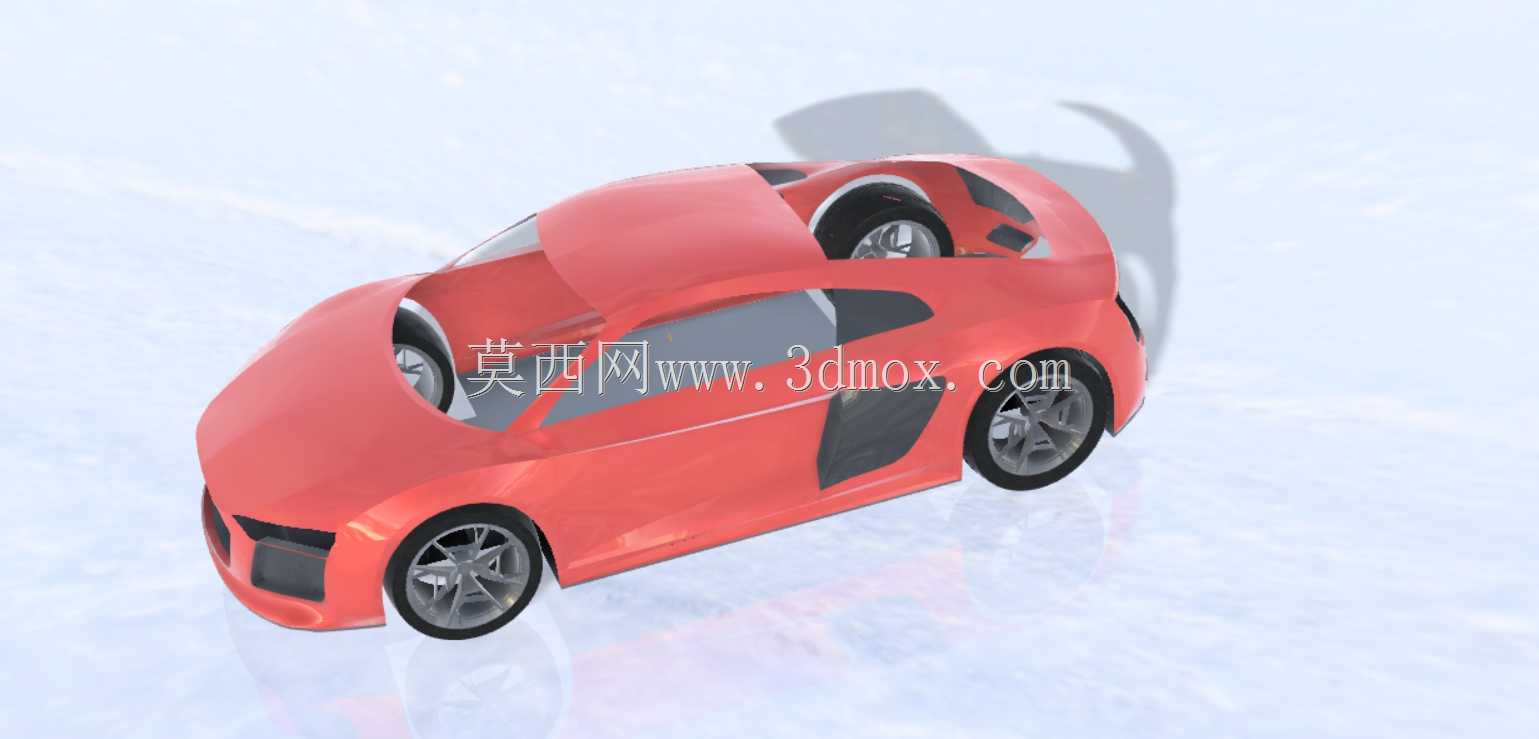

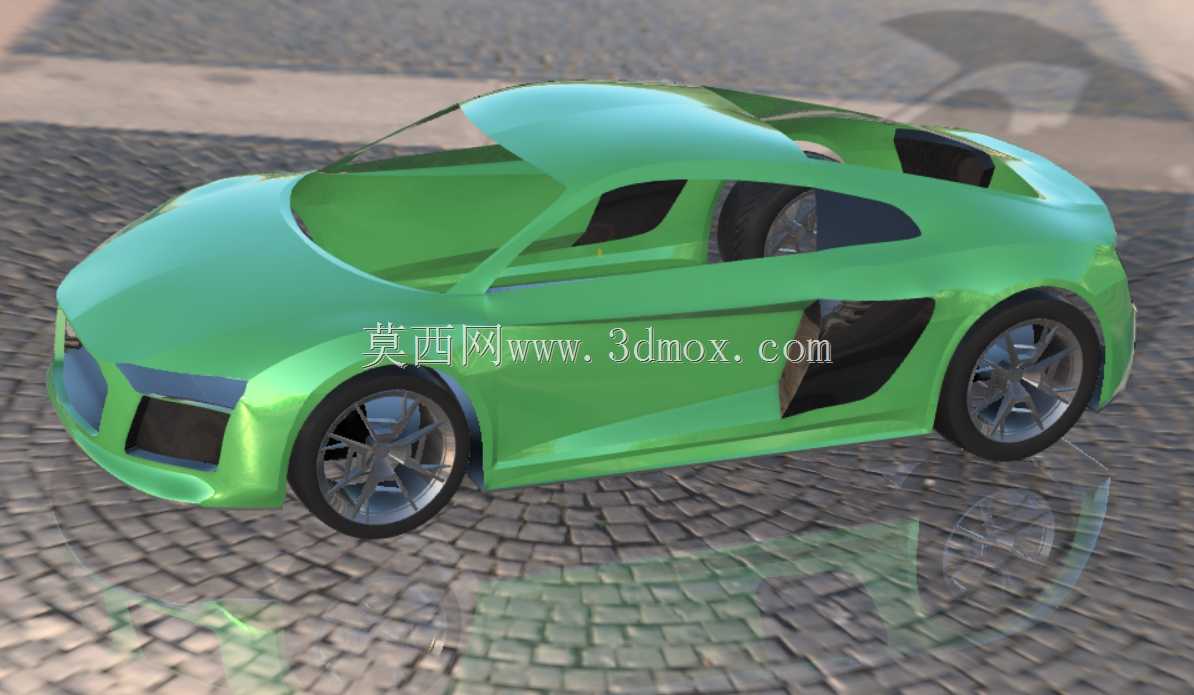

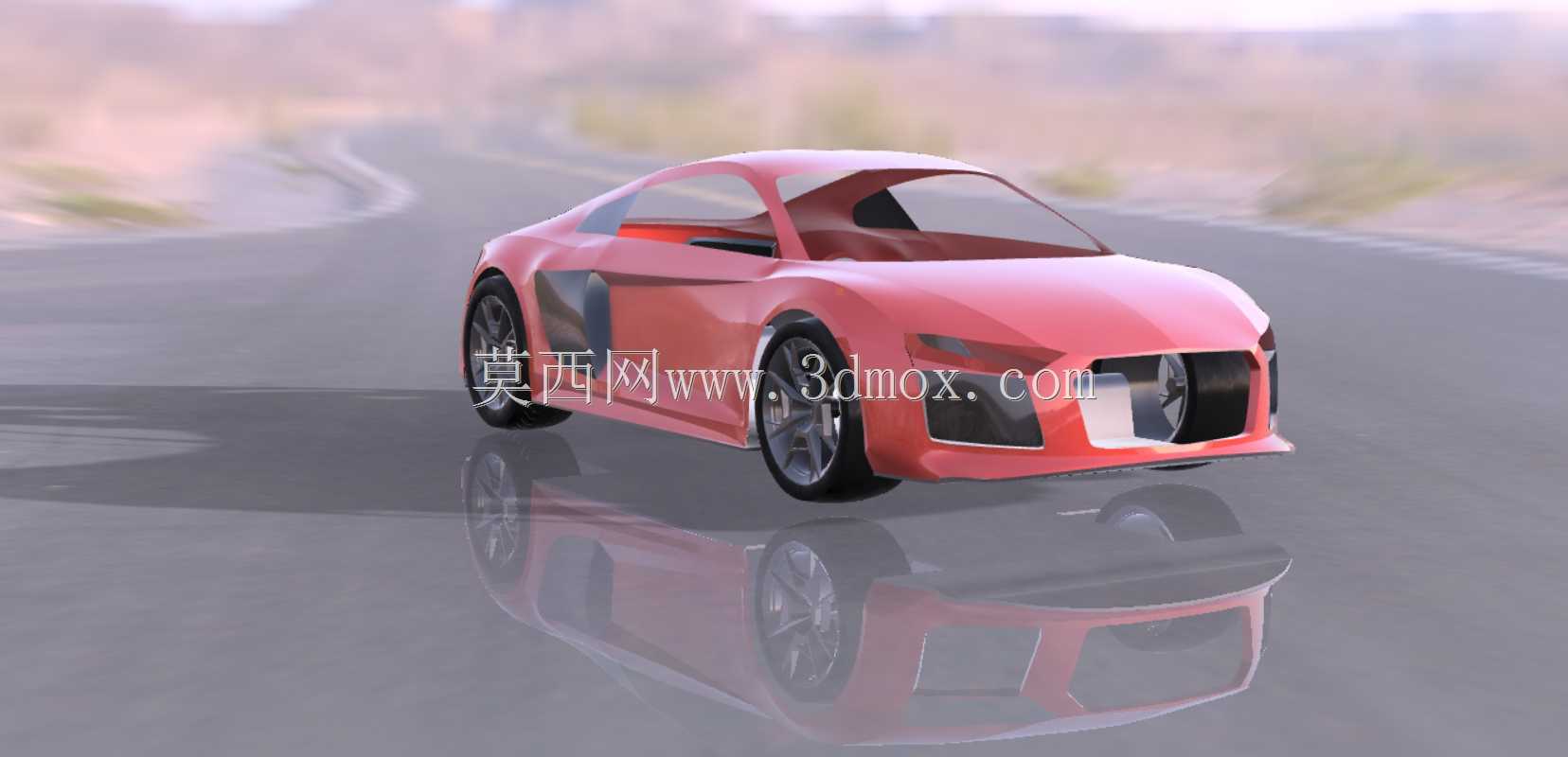

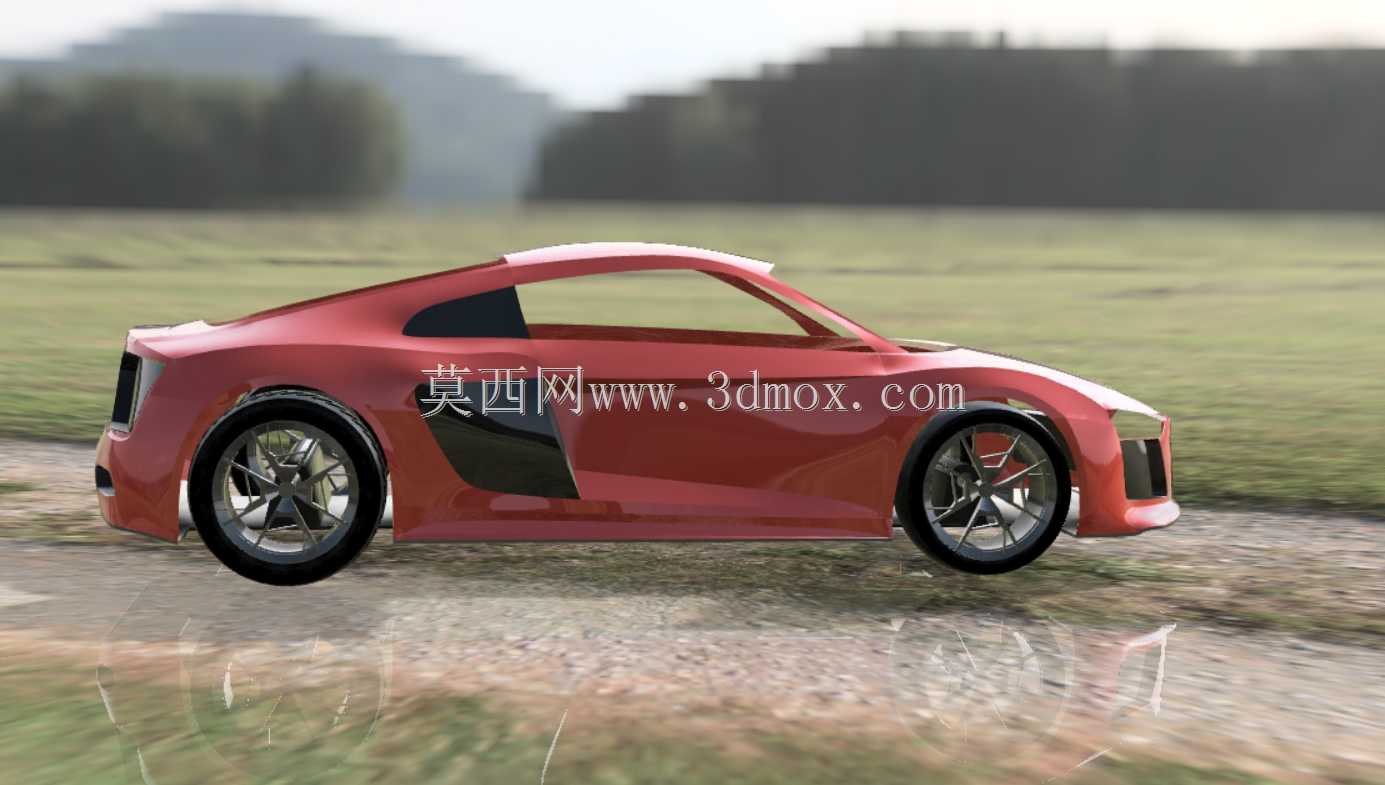

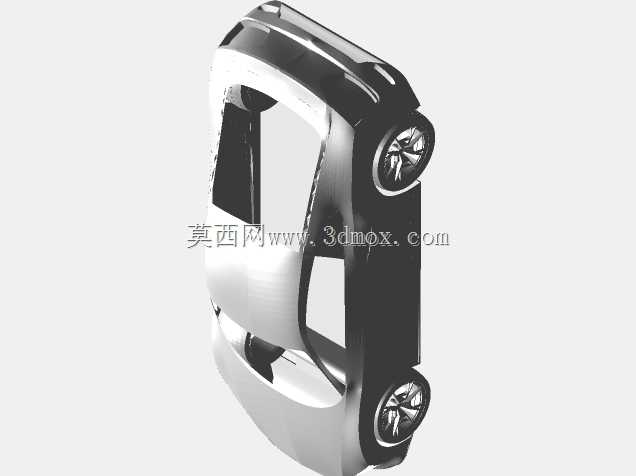

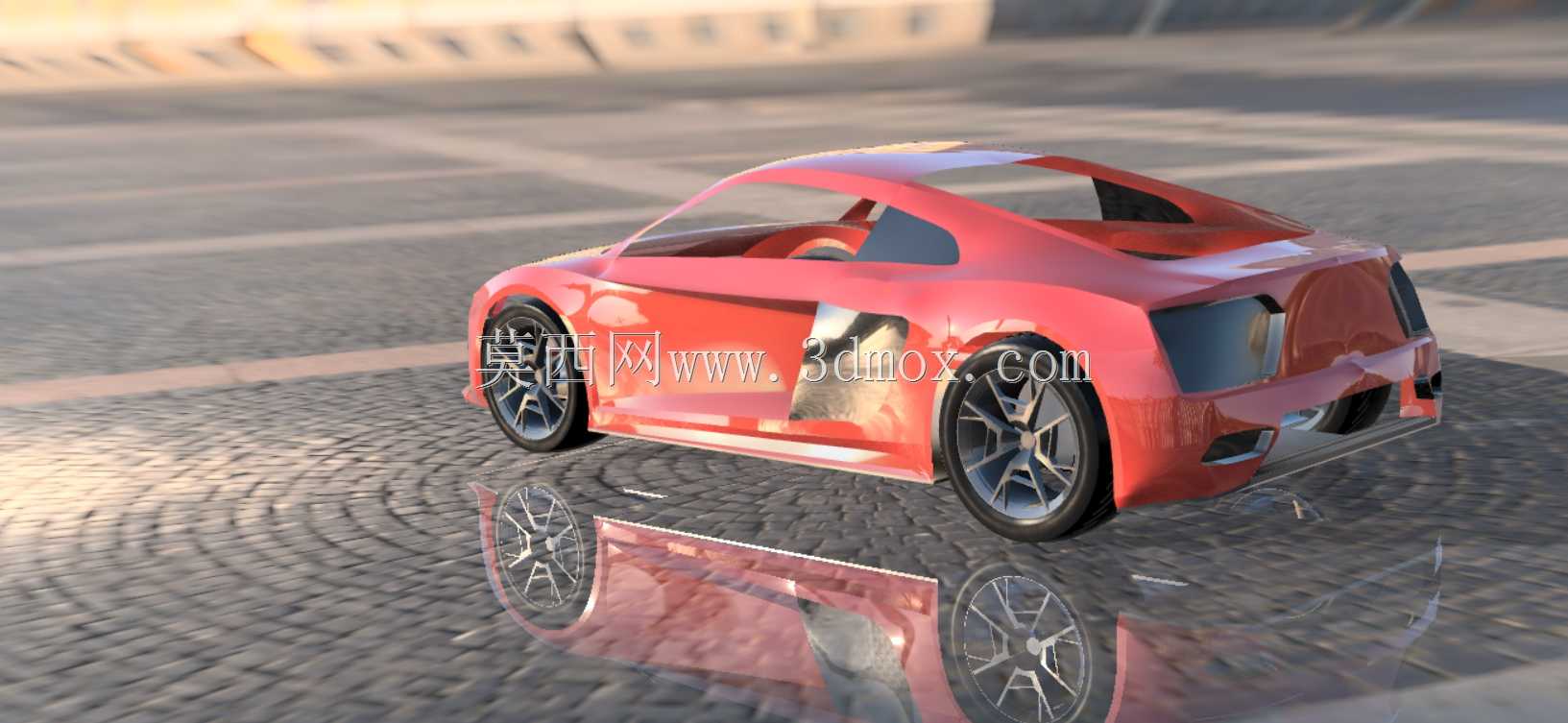

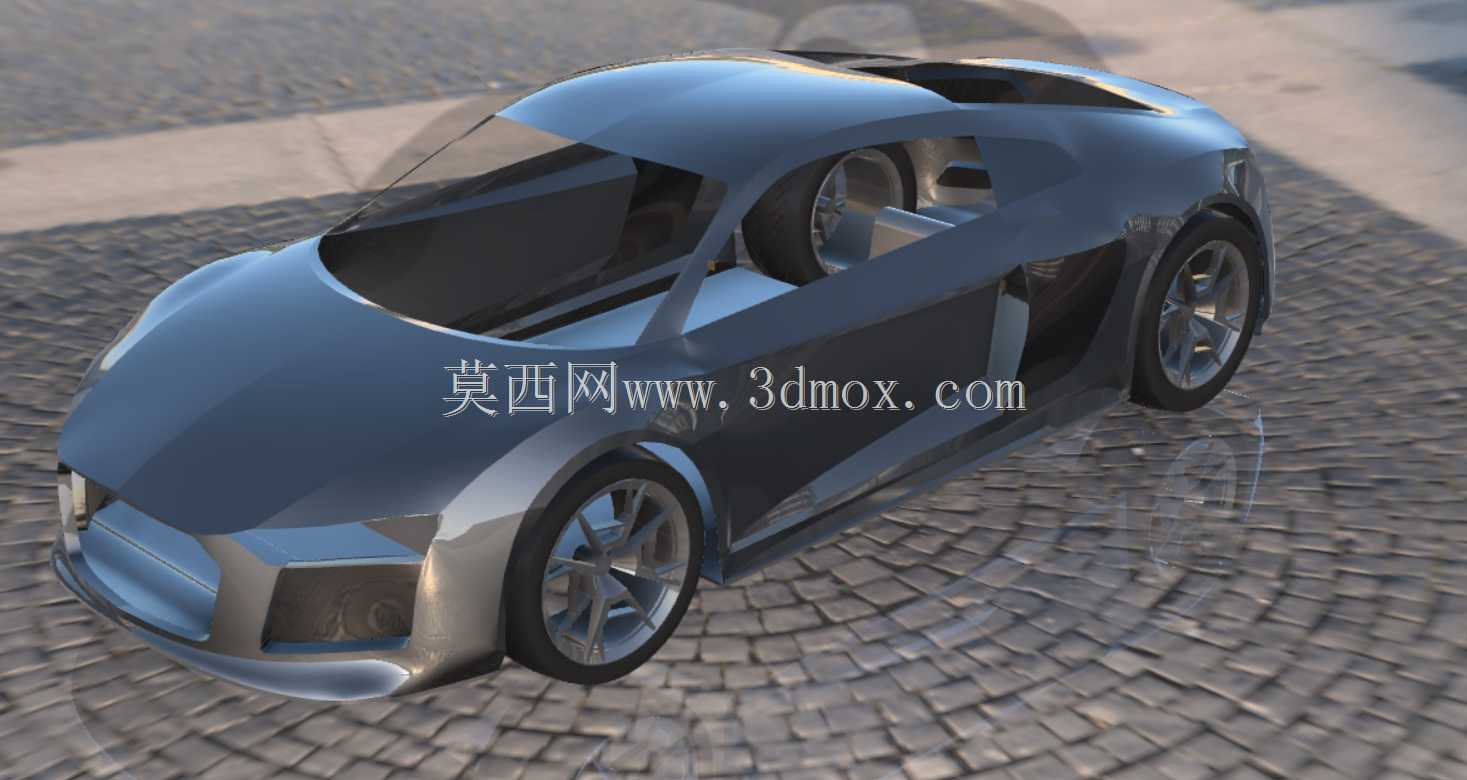

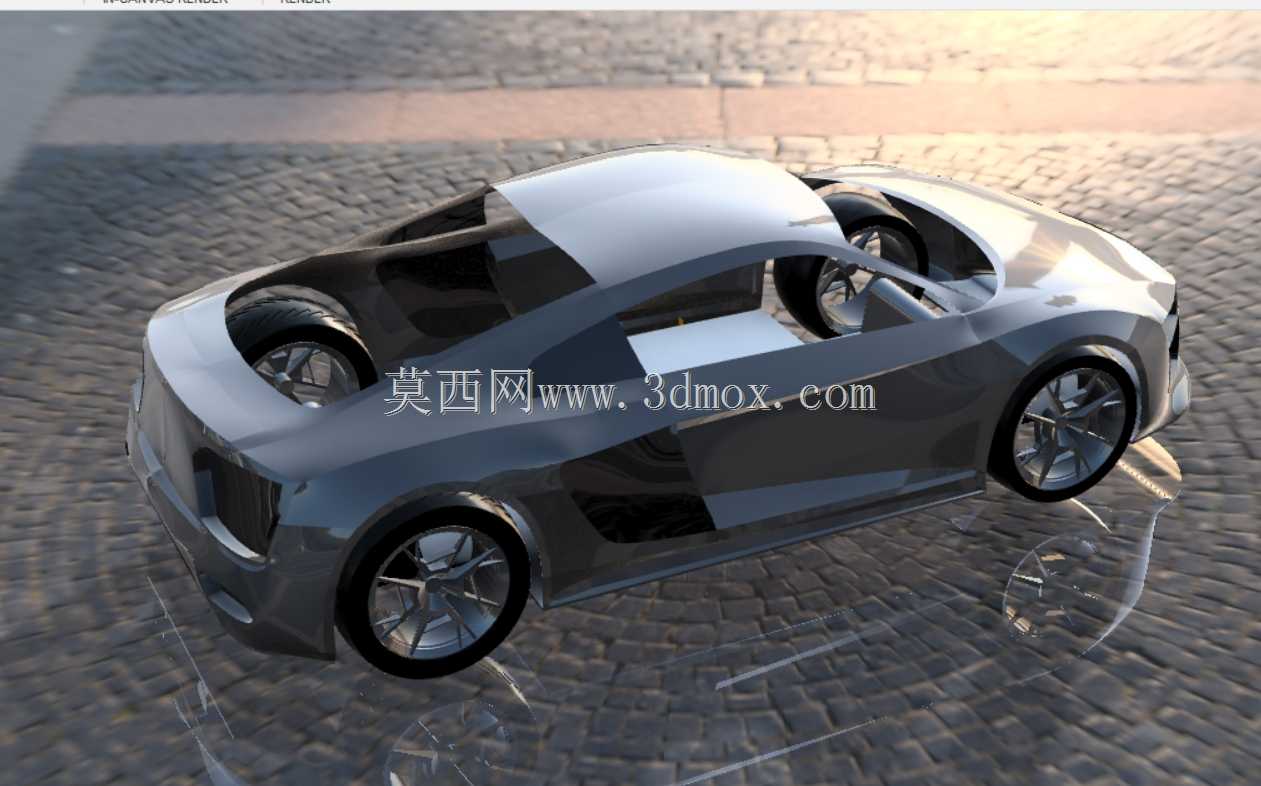

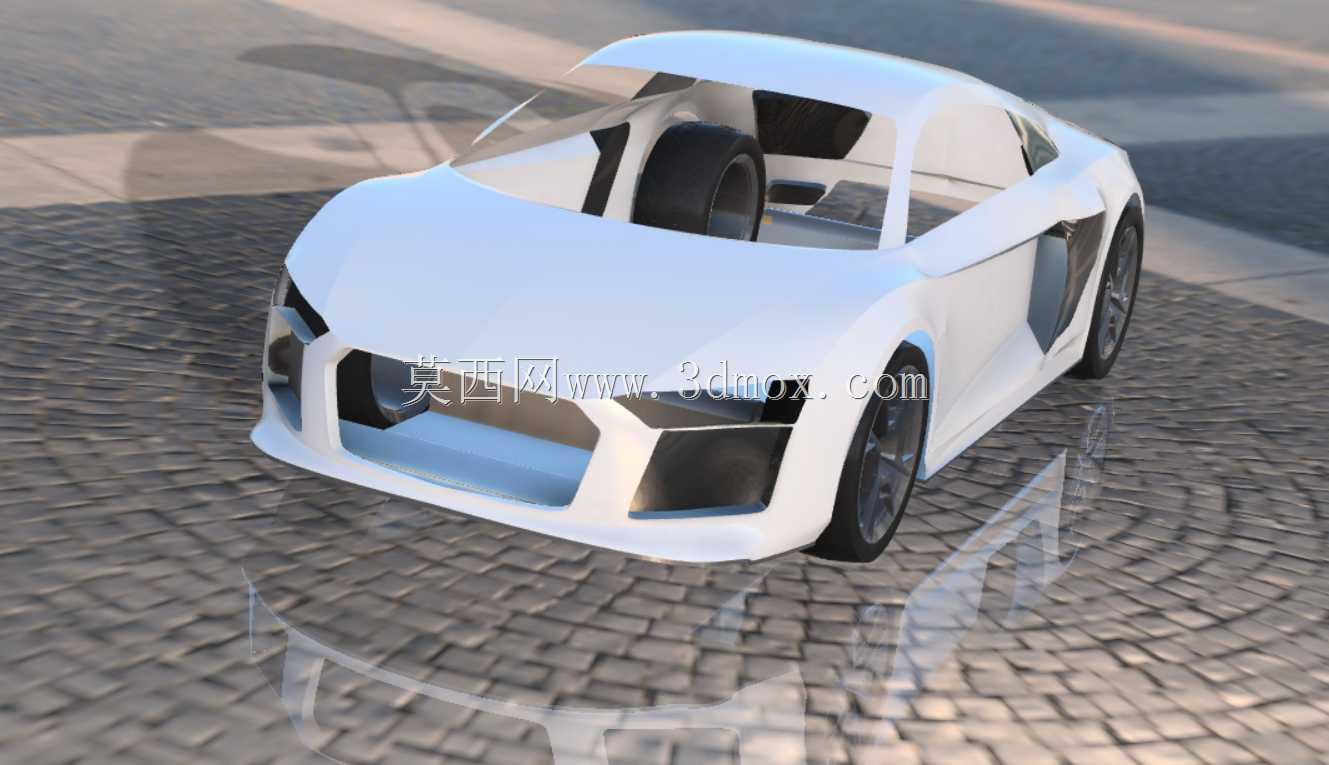

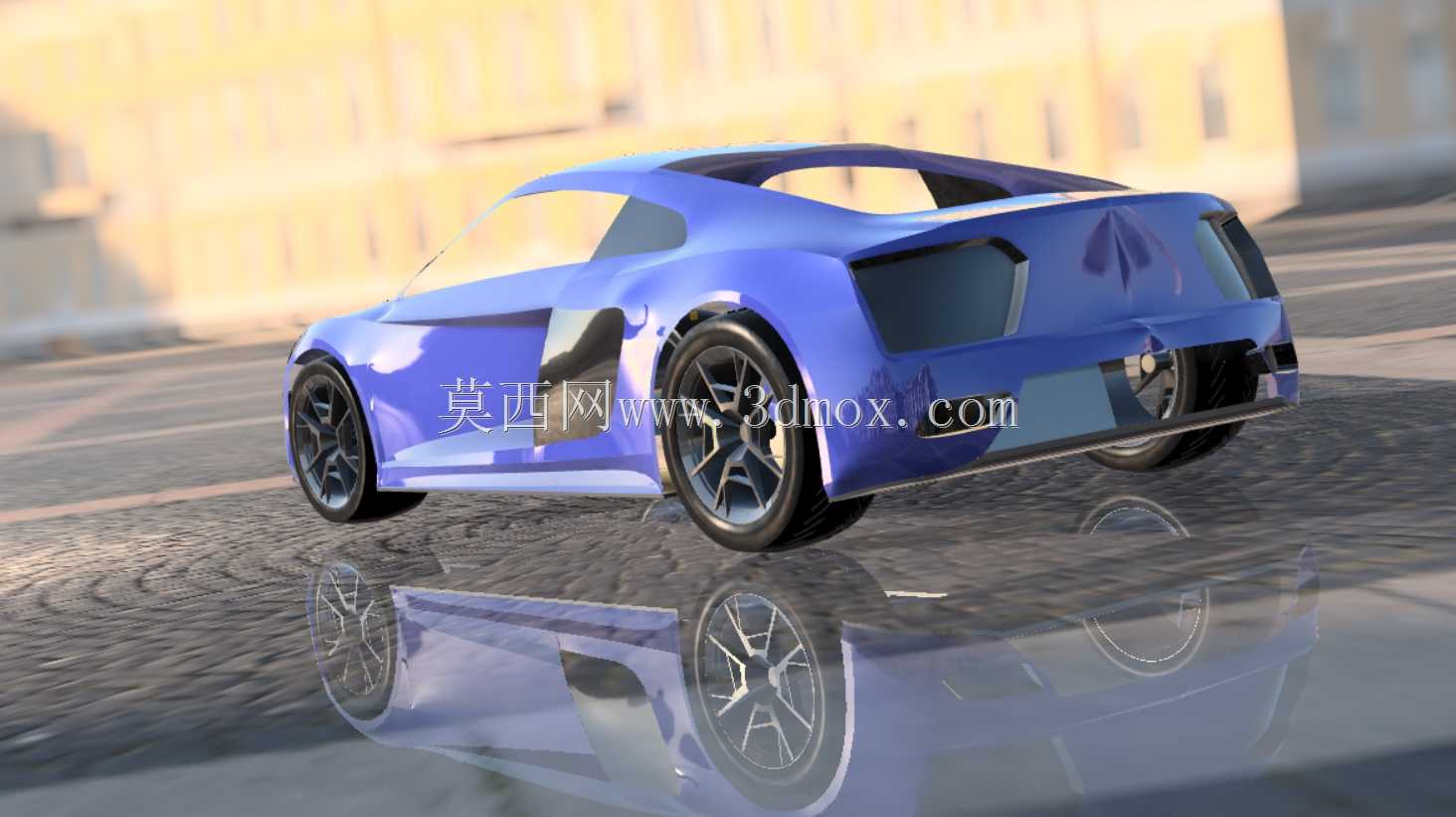

本次完成的双门运动跑车曲面造型，在设计阶段优先考虑了量产车型的空气动力学需求与外观辨识度平衡，车头区域的大尺寸进气开口并非单纯装饰性造型，其内部流道走向对应了中置动力单元的散热进气路径，同时兼顾前轴制动系统的冷却通风需求，建模时特意将进气口边缘做了0.8mm的圆角过渡处理，避免实车冲压工序中出现应力集中导致的板材开裂问题。车身侧面的腰线采用了连续G2曲率过渡，从翼子板处的隆起一直延伸至车尾扩散器区域，这一造型在高速行驶时可引导侧方气流快速流经车身侧面，减少轮拱区域的紊流产生，同时侧裙位置的内凹造型可在车辆过弯时梳理车底气流，提升高速状态下的下压力表现。建模过程中对车身安装边界做了严格约束，轮拱与轮胎的静态间隙控制在25mm，预留了悬架上下跳动的行程空间，车门与侧围的分缝位置做了3mm的均匀间隙设定，匹配常规乘用车的密封胶条安装宽度，同时车门把手采用了隐藏式内凹结构，在曲面连续度上与车门外板保持一致，既降低风阻也避免了外凸部件在低速碰撞时的损坏风险。车尾部分的造型与车头形成视觉呼应，尾灯安装位的曲面凹陷深度控制在12mm，既满足灯具总成的安装空间需求，也不会因为凹陷过深导致尾部气流分离过早，后扩散器的鳍片角度设定为15度，可在不增加额外尾翼的前提下梳理车底流出的杂乱气流，降低车尾的真空拖拽阻力。整个曲面建模过程中，所有外覆盖件的曲面都做了拔模角度校验，主要外观面的拔模角度不小于3度，满足冲压模具的脱模要求，同时前后保险杠的分块位置都设置在了造型棱线处，可有效掩盖装配过程中产生的公差，减少后期实车装配的调整工作量。车窗区域的曲面与车顶采用了一体化连续过渡，A柱的倾斜角度做了反复调整，既保证驾驶员前方视野满足国标要求，也尽可能降低A柱区域的风噪产生，后视镜安装座的位置特意避开了侧窗的气流直接冲击区域，减少高速行驶时后视镜产生的风噪传递到车内。
