巴哈赛车轮辋轮胎外置锁止环结构

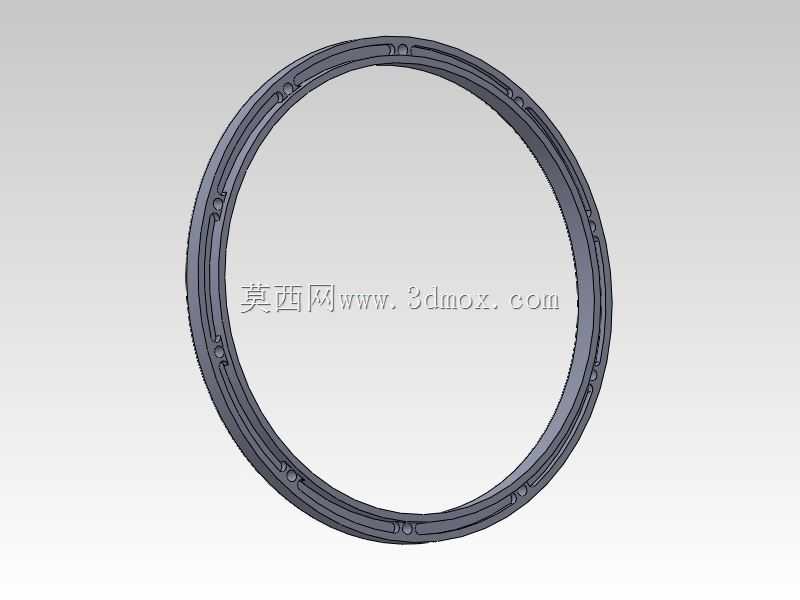

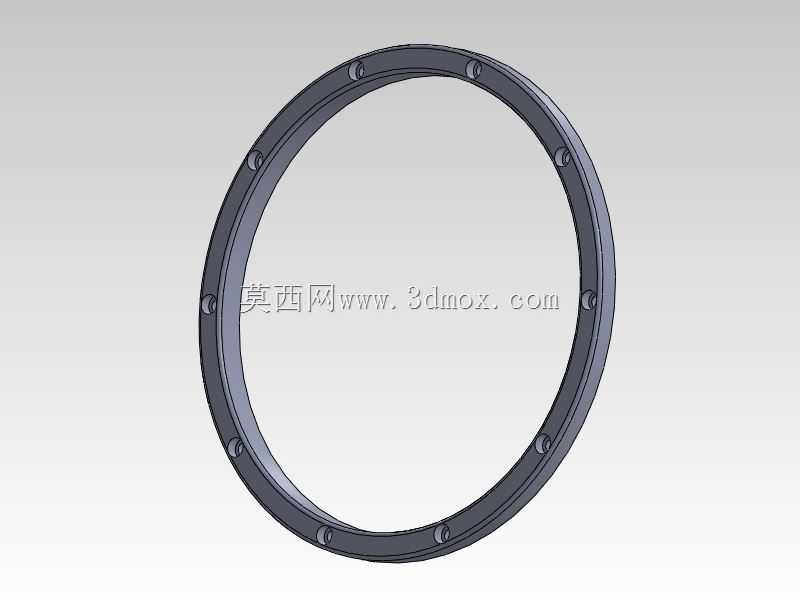

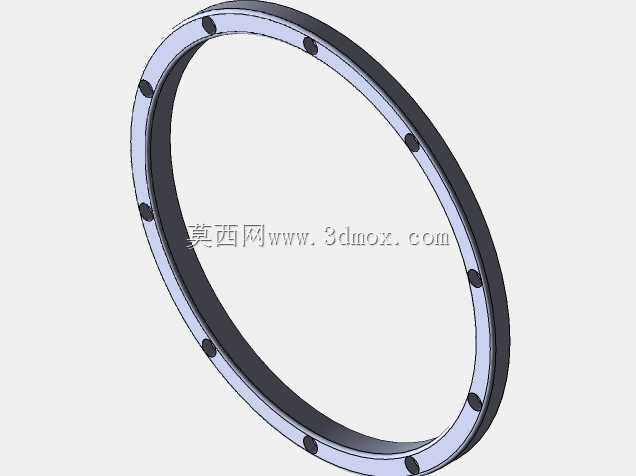

在越野巴哈赛事的车辆行走系统设计中，轮辋与轮胎的锁止结构是决定极端工况下轮胎可靠性的核心部件，常规民用车辆依靠轮胎充气压力贴合轮辋唇边的固定方式，在巴哈赛事常见的低胎压冲坡、飞跳落地、侧滑蹭壁工况下极易出现轮胎脱圈、移位的故障，直接导致车辆失去行走能力退赛，这类外置锁止结构正是针对该痛点开发的专用部件。该锁止环采用环形嵌套式结构设计，整体为等截面薄壁环体，安装时嵌套在轮辋外侧的唇边卡槽内，环体内侧加工有与轮辋卡槽完全贴合的定位凸台，周向均匀分布的锁止点位能够在轮胎充气后，从外侧将轮胎胎圈牢牢压合在轮辋的密封面上，即使轮胎胎压降到极低的越野工况值，胎圈也不会脱离轮辋密封位，避免快速泄压与脱圈风险。设计过程中需要严格匹配轮辋的安装边界尺寸，锁止环的内径公差需要控制在过盈配合0.02-0.05mm区间，既保证安装后不会出现周向窜动，也不会因为过盈量过大导致安装困难、环体受内应力出现断裂隐患；环体的轴向宽度需要完全覆盖轮胎胎圈的接触宽度，同时不能超出轮辋的外侧端面，避免车辆侧滑时锁止环直接撞击地面硬物造成变形损坏。周向分布的锁止点位采用圆弧过渡的凸起结构，没有尖锐棱角，避免应力集中导致环体在承受轮胎侧向冲击力时出现裂纹，环体的截面厚度经过反复受力仿真验证，在飞跳落地时轮胎传递的瞬时侧向冲击力可达数吨，厚度过小会出现环体变形失效，厚度过大则会增加不必要的簧下质量，影响车辆悬架的响应速度。这类外置锁止结构相比传统的内压式固定，不需要对轮辋主体进行大规模结构修改，可直接适配标准尺寸的巴哈赛车轮辋，安装时只需将轮胎胎圈装入轮辋后，把锁止环卡入对应卡槽，再完成充气即可完成装配，后期维护拆卸也十分便捷，在赛事抢修场景下能够快速完成轮胎更换作业。实际赛事应用中，搭载该类锁止结构的车轮，在连续颠簸路面、大角度侧倾过弯、飞跃落地等极端工况下，轮胎脱圈的故障率相比无锁结构降低九成以上，同时锁止环与轮辋的贴合面还能辅助提升轮胎与轮辋之间的密封性能，减少低胎压工况下的慢性漏气问题，是越野巴哈赛车行走系统不可或缺的功能性结构部件。
