碳纤维FPV穿越机机架结构设计

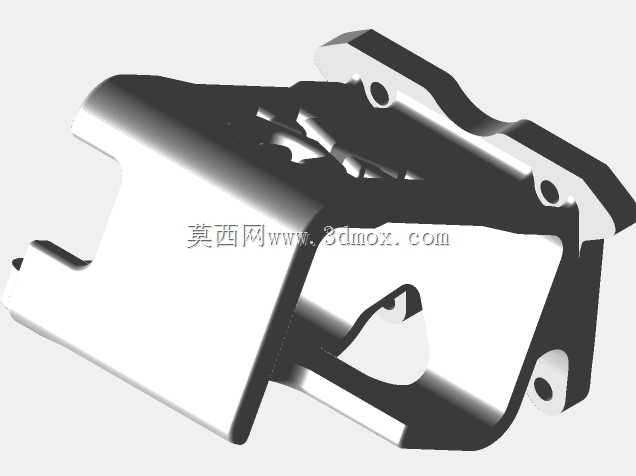

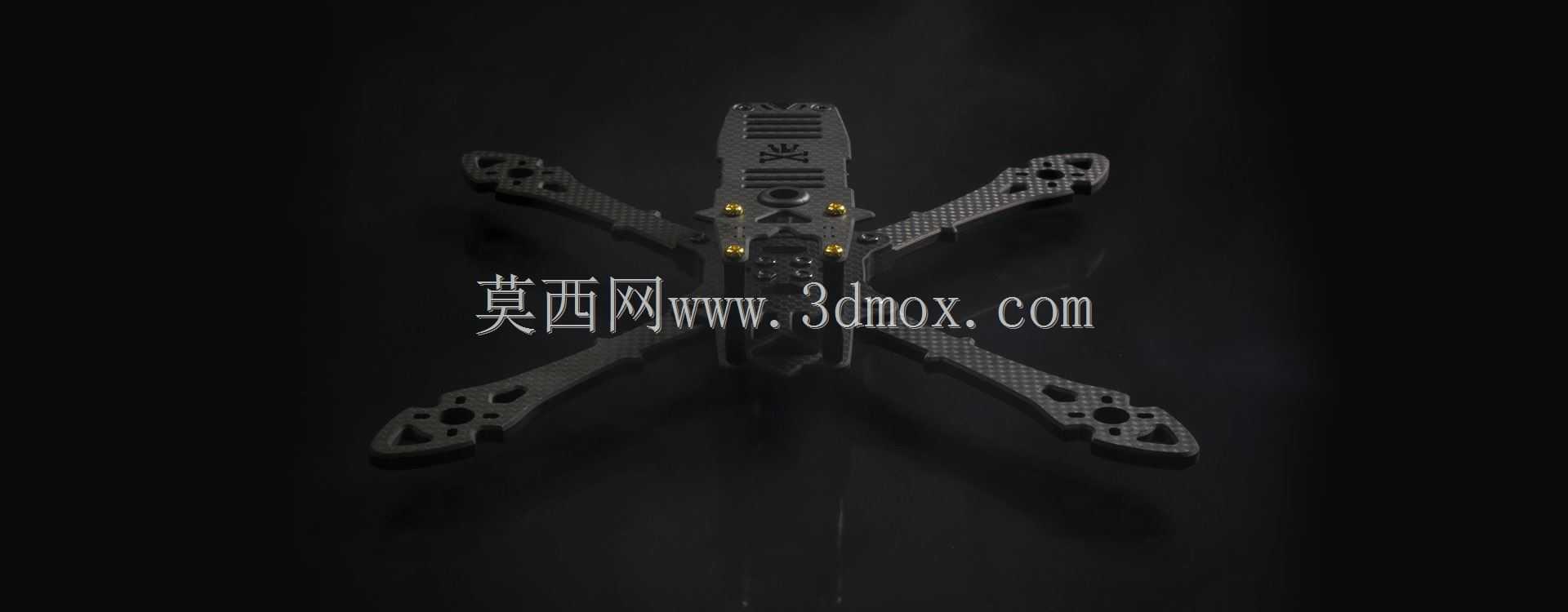

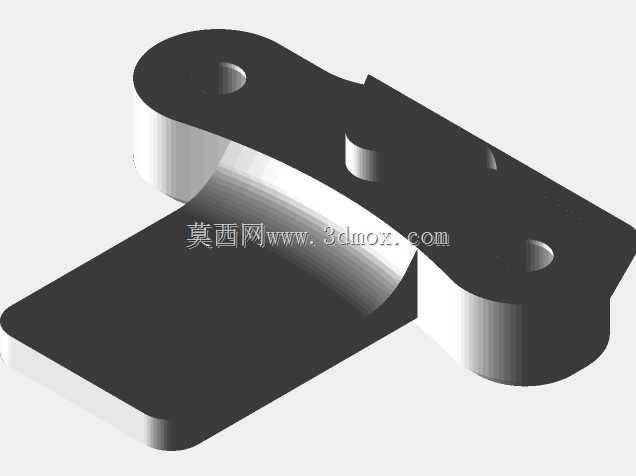

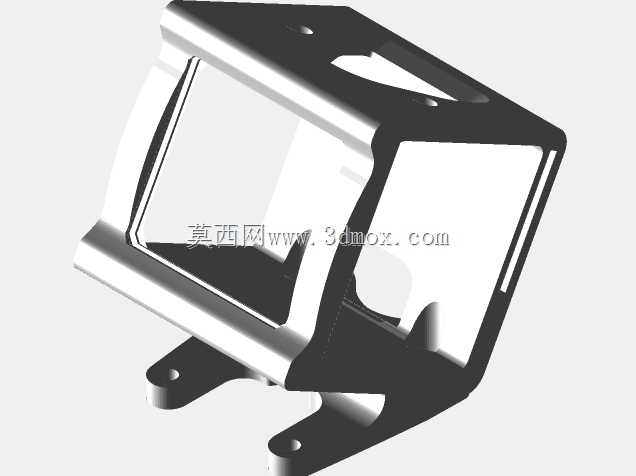

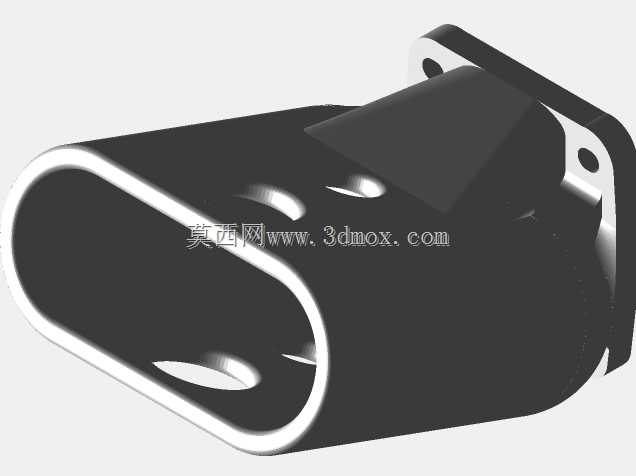

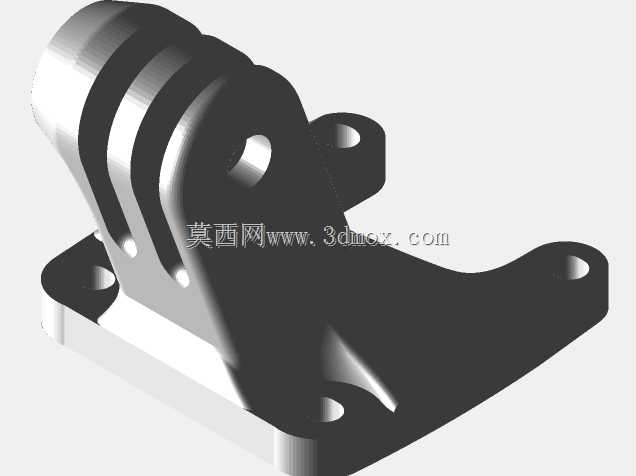

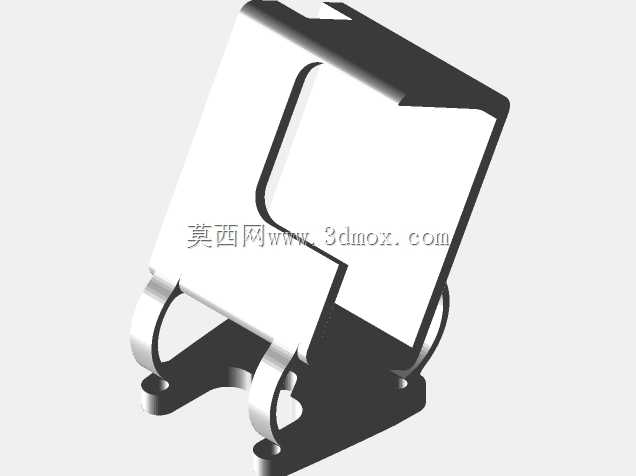

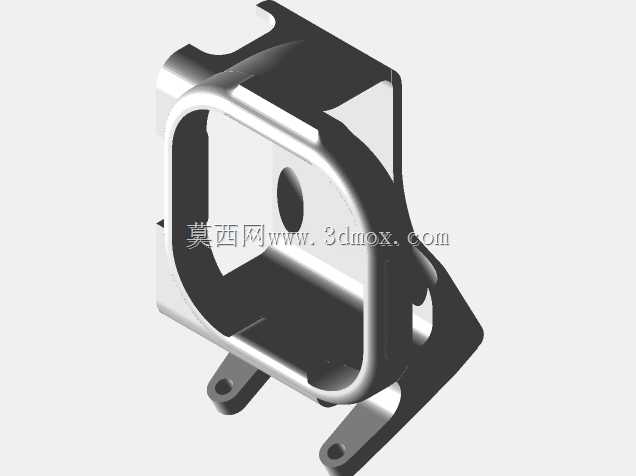

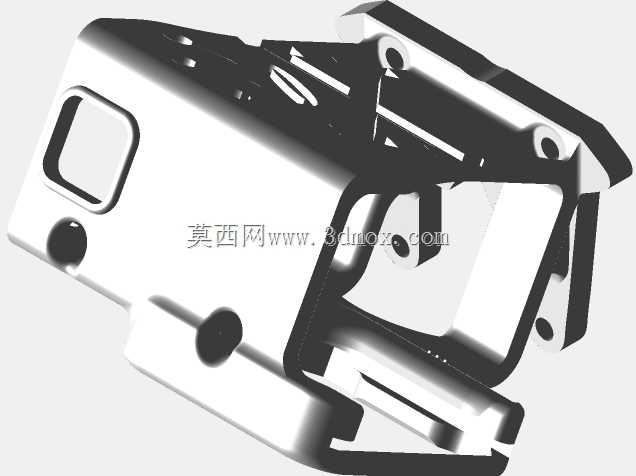

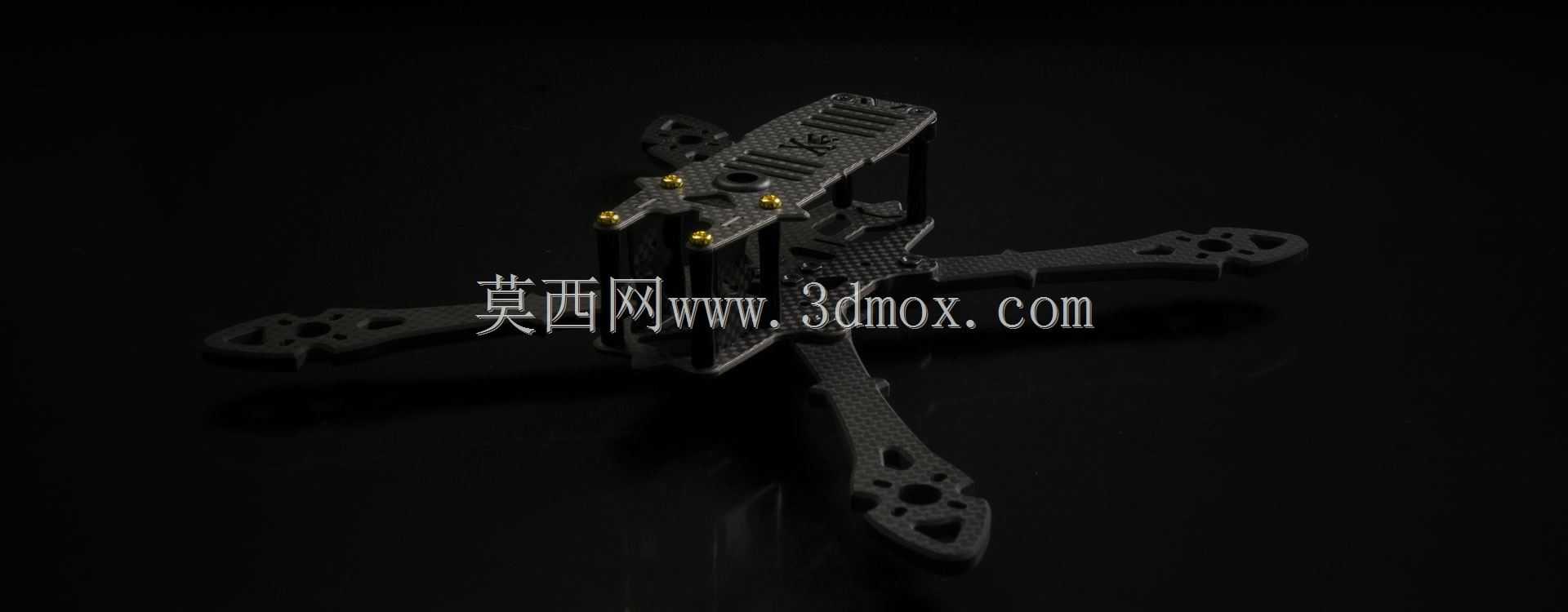

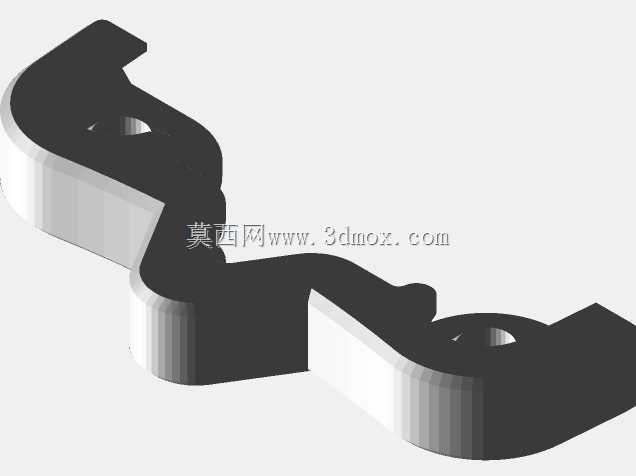

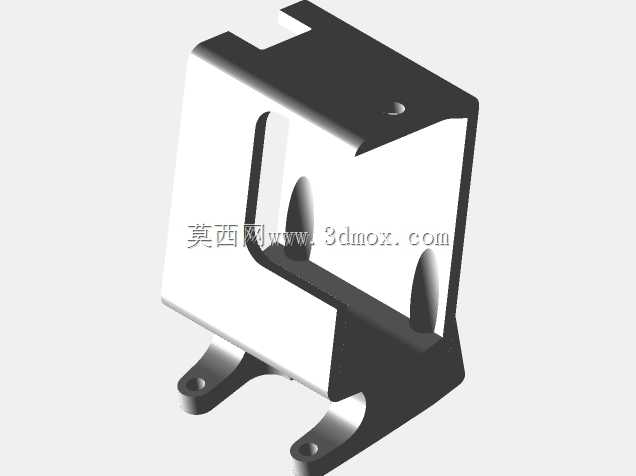

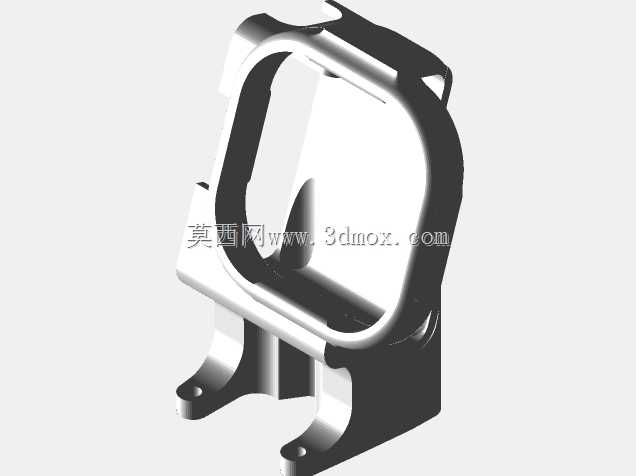

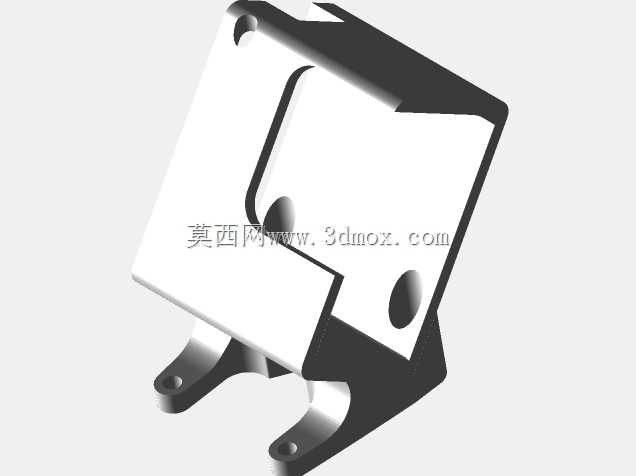

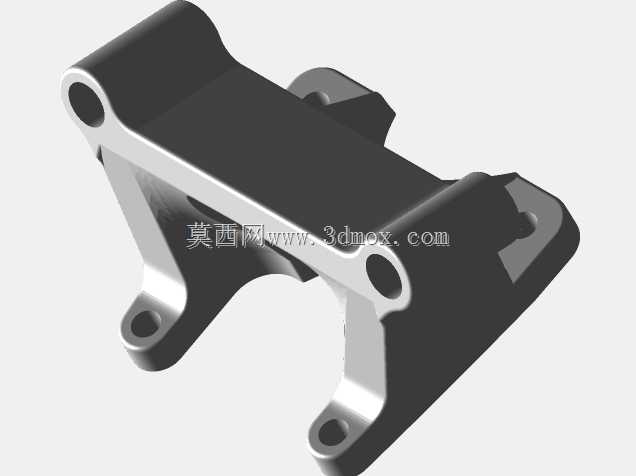

这款穿越机机架采用碳纤维板材作为核心基材，适配5寸桨叶的FPV飞行场景，日常可用于户外竞速飞行、影视航拍跟拍、狭小空间巡检作业等场景，机架的四臂采用对称X型布局，机臂末端预留电机安装孔位，孔位匹配主流22系列无刷电机的安装间距，安装时可直接通过M3螺丝固定电机，无需额外打孔调整。机臂上设计的镂空减重结构，在保证结构强度的前提下尽可能降低整机起飞重量，同时镂空区域可预留电调走线的空间，避免飞行过程中线材外露被桨叶打到。机架中心层采用叠层固定结构，通过铜柱隔离不同功能层，底层可放置飞控、电调等核心电子元件，中层预留电池绑带的穿槽，可适配不同容量的4S-6S锂电池固定，顶层可安装图传、摄像头等部件，摄像头安装位预留角度调节空间，可根据飞行需求调整拍摄倾角。机架前端设计的挂钩结构，可在飞行过程中挂载小型轻量化载荷，比如微型运动相机、投放装置等，挂钩采用与机架一体的碳纤维切割成型，承重边界控制在200g以内，避免挂载过重影响飞行重心与机动性。设计过程中优先考虑炸机后的易损件替换性，机臂与中心板采用分体式连接，单臂受损时可单独拆卸更换，无需更换整个机架，降低后期使用维护成本。机架的安装边界充分考虑电子元件的兼容尺寸，中心板的安装孔位兼容主流F4、F7飞控的安装规格，图传安装区域预留足够的散热空间，避免长时间飞行导致图传过热降频。机臂末端的桨叶保护安装位可按需加装保护圈，适合新手练习飞行时使用，减少炸机时桨叶的损耗。整个机架的装配公差控制在0.1mm以内，各部件拼接无明显旷量，保证飞行过程中机架的整体刚性，避免高频振动影响飞控的陀螺仪采样精度，走线槽的设计可将所有线材收纳在机架层间，降低飞行风阻的同时减少线材干扰图传信号的概率。
