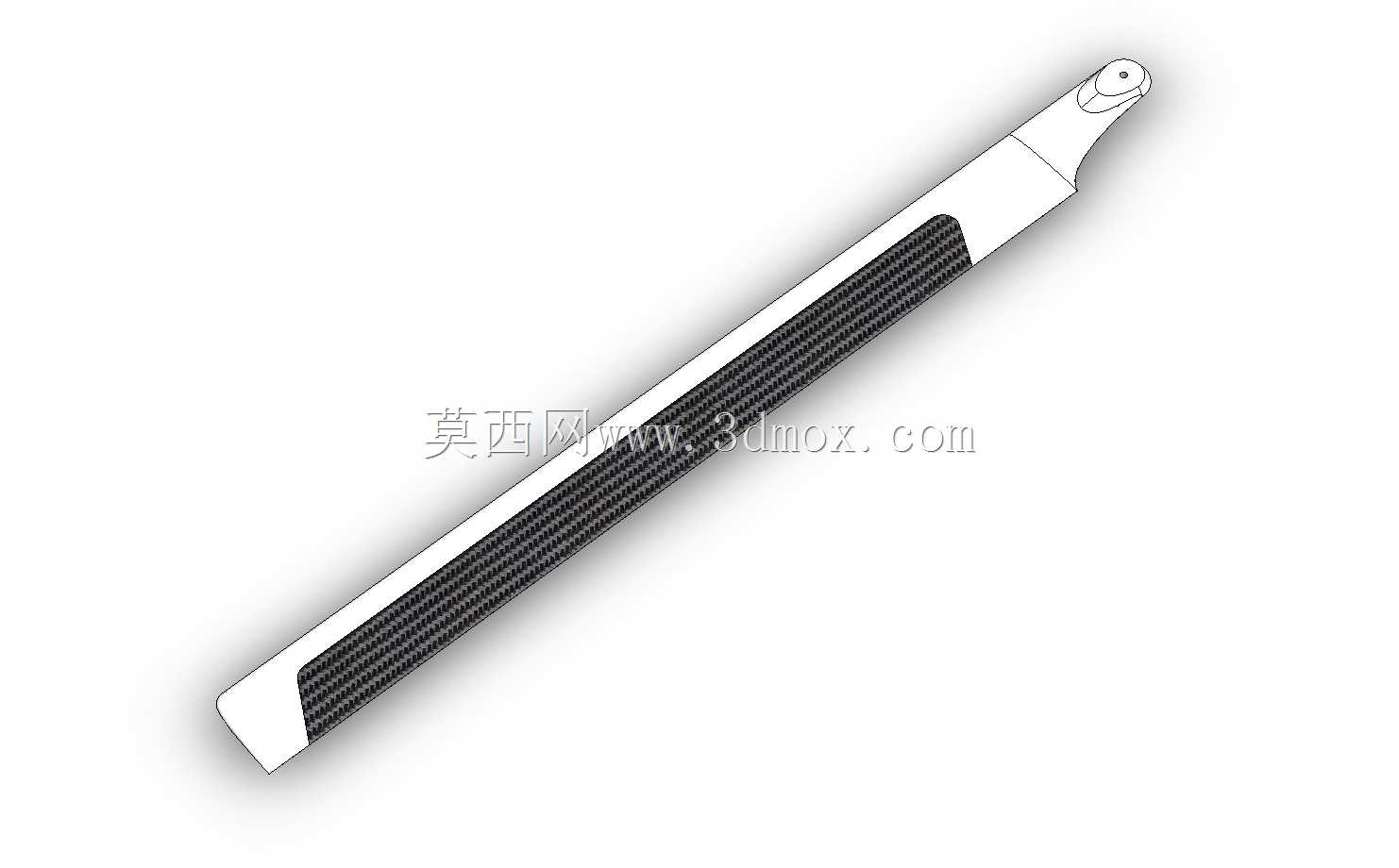

700级直升机碳纤维复合旋翼桨叶结构

　　这款旋翼桨叶主要适配700级无人直升机及同规格轻型有人直升机平台，在农林植保、航空测绘、电力巡线、应急物资投送等场景中作为核心升力部件使用，直接决定飞行器的载荷能力、飞行稳定性与续航表现。桨叶采用碳纤维复合材料为主的层压结构设计，主体承力段沿展向铺放连续碳纤维预浸料，兼顾高比强度与抗疲劳特性，前缘设置耐磨防护层，可抵御飞行过程中沙尘、雨滴的冲蚀磨损，避免长期作业后桨叶外形缺损导致气动效率下降。桨根位置设计有标准铰接安装接口，匹配主流700级直升机的旋翼头夹持结构，安装时需保证桨叶弦向与旋翼头旋转平面的安装角符合设计公差，避免动平衡偏差引发飞行振动。从设计逻辑来看，桨叶翼型沿展向做了渐变优化，

　　靠近桨根的区段采用相对厚度较大的翼型保证结构强度，靠近桨尖的区段采用薄翼型降低高速旋转时的激波阻力，桨尖做了后掠修形，可削弱桨尖涡强度，降低旋翼旋转噪声并提升悬停效率。桨叶的展长、弦宽尺寸严格匹配700级直升机的旋翼盘径要求，安装边界需满足与机身尾梁、平尾部件的安全间隙，在最大总距状态下不会与机体结构发生运动干涉。桨叶表面的碳纤维纹理区域为铺层成型后的外观表现，实际生产中需在铺层完成后做整体热压固化，保证各层材料结合紧密，避免分层缺陷。在结构验证环节，需对桨叶做静强度拉扭测试、疲劳循环测试与动平衡校准，单片桨叶的重量公差、重心位置需控制在极小范围内，保证成对安装的桨叶在高速旋转时不会产生过大的交变载荷，延长旋翼系统的整体使用寿命。

　　针对不同作业场景的需求，桨叶的总距调节范围覆盖负总距到最大正总距区间，可满足直升机垂直起降、前飞、机动飞行等不同姿态下的升力需求，在大载荷作业工况下，桨叶的扭转变形量控制在设计阈值内，保证气动外形始终处于最优区间，不会因过度变形导致升力损失。
