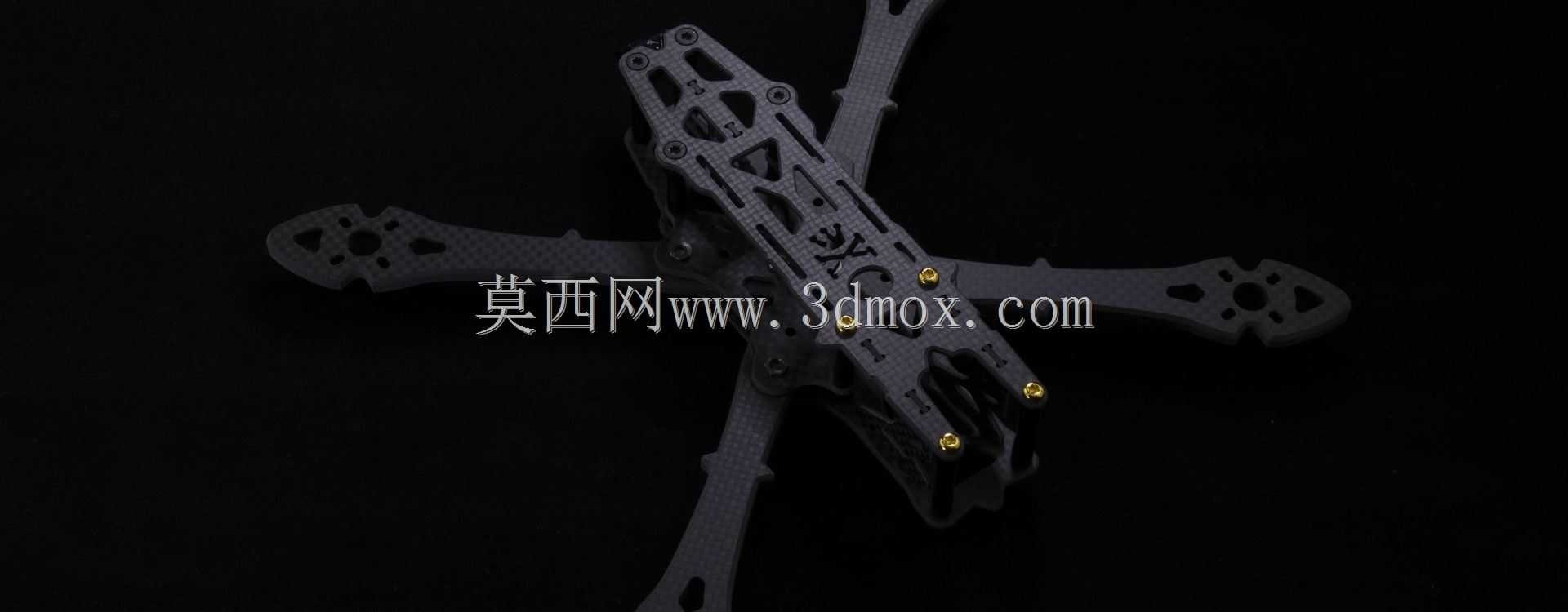

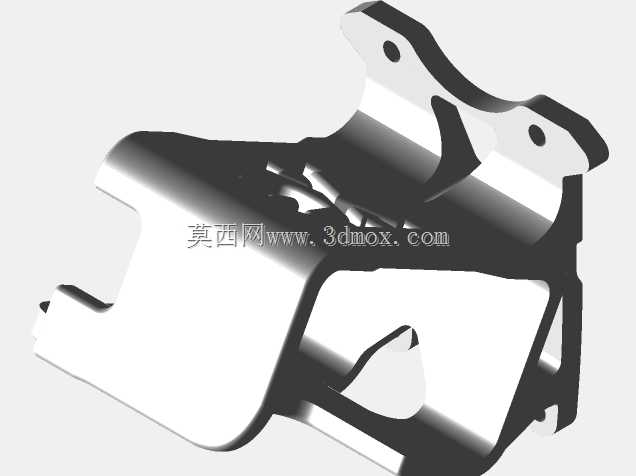

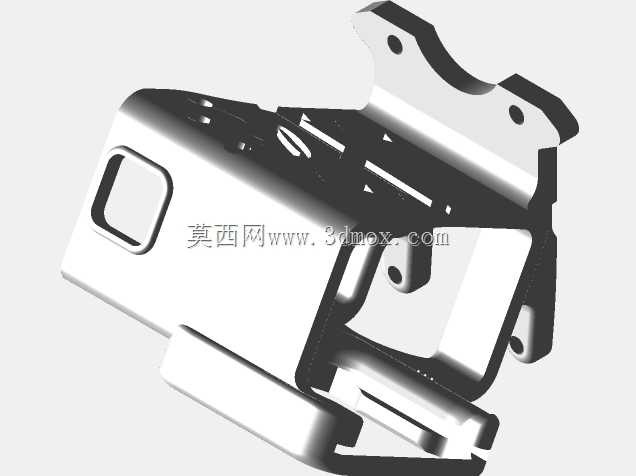

单桅帆船V3穿越机碳纤维机架结构

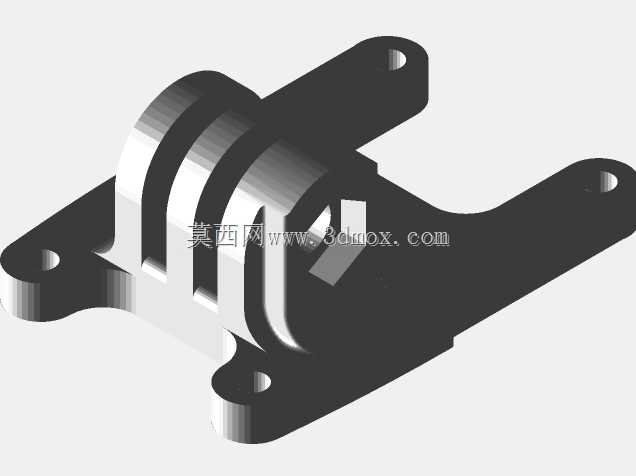

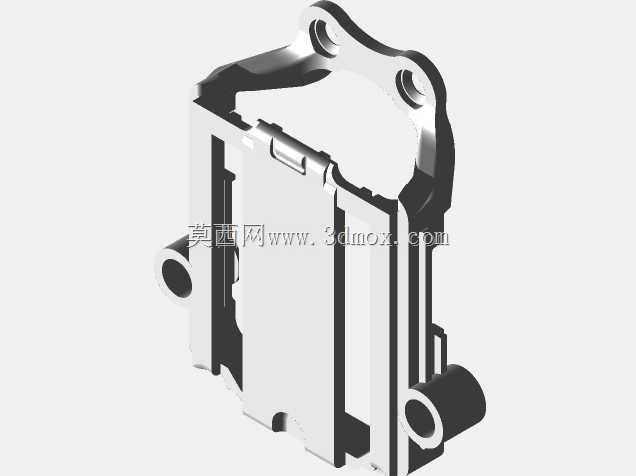

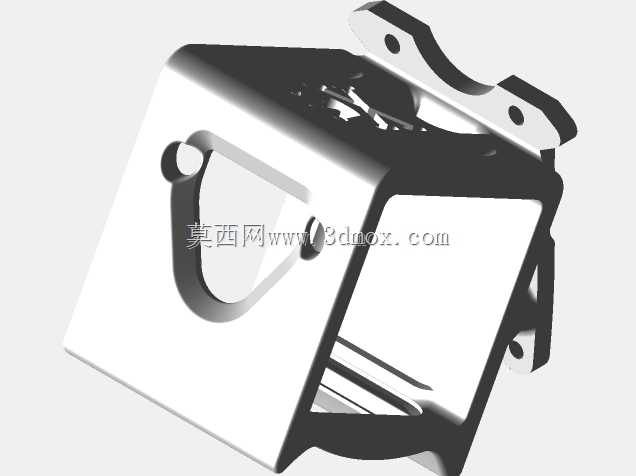

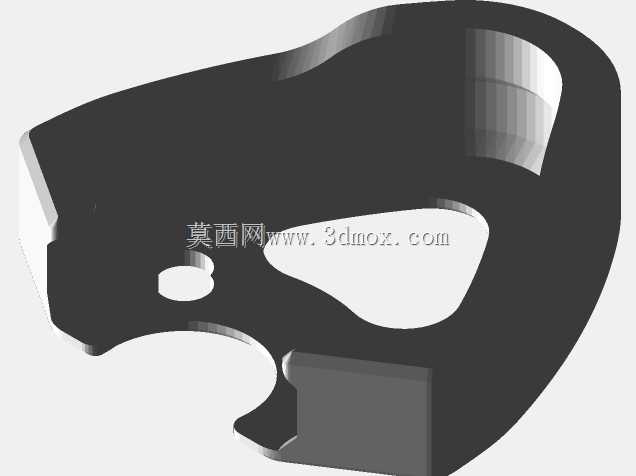

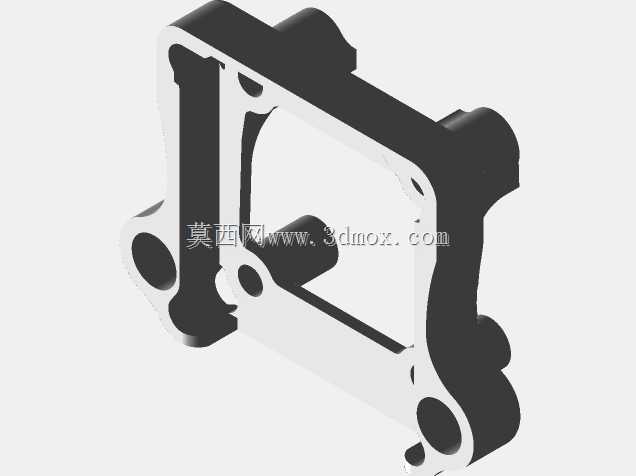

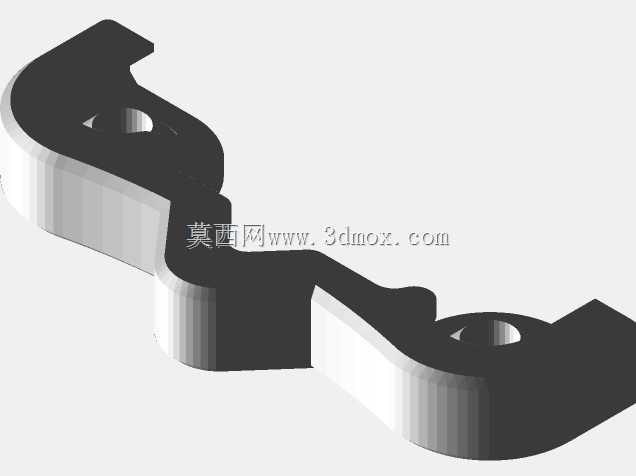

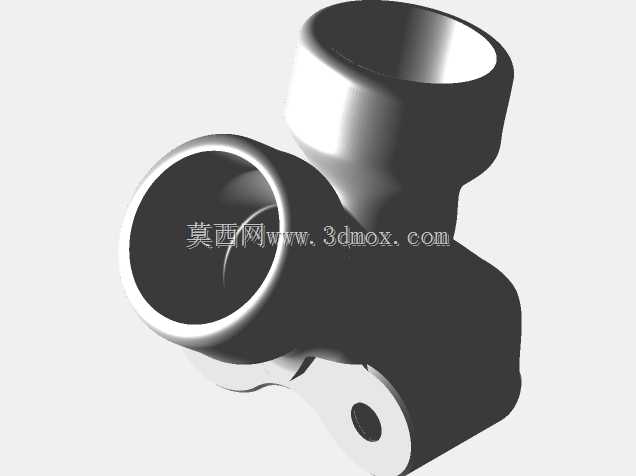

这套机架结构针对FPV竞速穿越场景设计，核心采用碳纤维板材作为主体加工原料，依托碳纤维材料高比强度、低自重的特性，适配高速飞行下的抗冲击需求，同时尽可能降低整机起飞重量，提升动力冗余与机动响应速度。从结构布局来看，采用经典的X型四轴机臂延伸设计，机臂与主体底板采用一体化镂空铣削成型工艺，减少分体装配带来的连接间隙与结构松动风险，机臂末端预留标准电机安装孔位，孔位间距匹配主流22系列、23系列无刷电机的安装尺寸，安装面做了沉台处理，保证电机安装后底面与机臂完全贴合，避免飞行中电机振动带来的共振问题。主体机架的上层板同样做了大面积镂空处理，一方面是为了进一步减重，另一方面是为飞控、电调、图传等电子元件预留充足的布线与散热空间，层板之间通过铜柱与螺丝实现连接固定，连接点位均做了局部加厚处理，避免炸机时连接位出现板材撕裂的问题。机臂末端的电机座位置集成了LED灯条安装槽与天线固定位，无需额外加装固定件即可完成外设安装，减少额外配件带来的重量负担与风阻影响。机架前部预留了摄像头安装位，支持可调角度的摄像头支架安装，适配不同飞行习惯下的摄像头倾角调整需求，安装位周边做了防撞凸起结构，在发生正面碰撞时可优先吸收冲击能量，降低摄像头与图传设备的损坏概率。从安装边界来看，机架的轴距适配5寸螺旋桨的安装需求，机臂长度经过反复校核，保证螺旋桨旋转时不会与机架主体、上层搭载的电池发生干涉，底板预留了标准尺寸的电池绑带穿槽，支持不同容量的4S-6S锂电池绑定安装，绑带槽边缘做了圆角打磨处理，避免长期使用过程中磨断绑带。机架的螺丝安装位均采用金属预埋螺母设计，解决碳纤维板材反复拆装后螺纹滑牙的问题，提升机架的可维护性与使用寿命，整体结构没有多余的装饰性设计，所有的镂空、凸起、开槽结构均服务于减重、强度提升、配件安装的实际功能需求，在保证结构刚性满足高速飞行、轻度炸机抗损要求的前提下，将自重控制到了较低水平，适配日常休闲飞行、赛道竞速等多种FPV飞行场景的使用需求。
