带防护护罩的四旋翼飞行载具结构设计

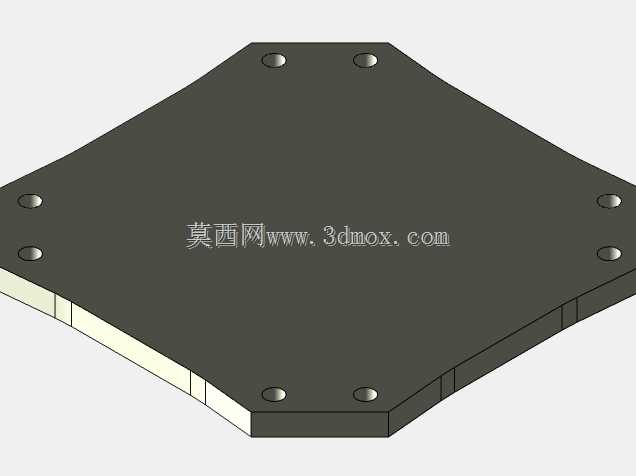

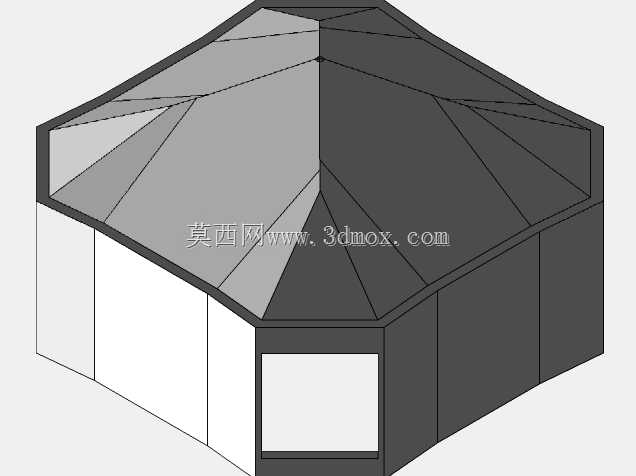

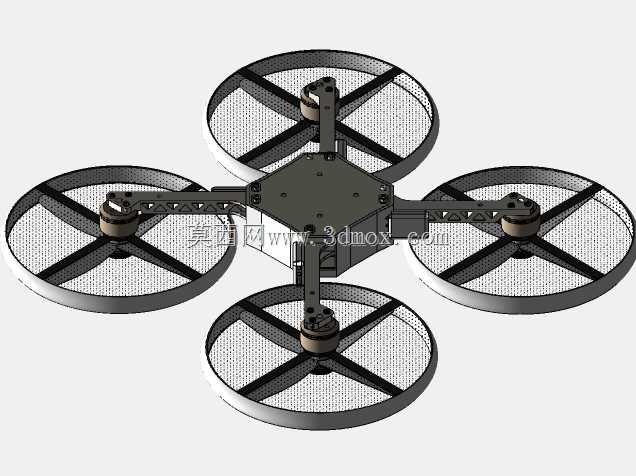

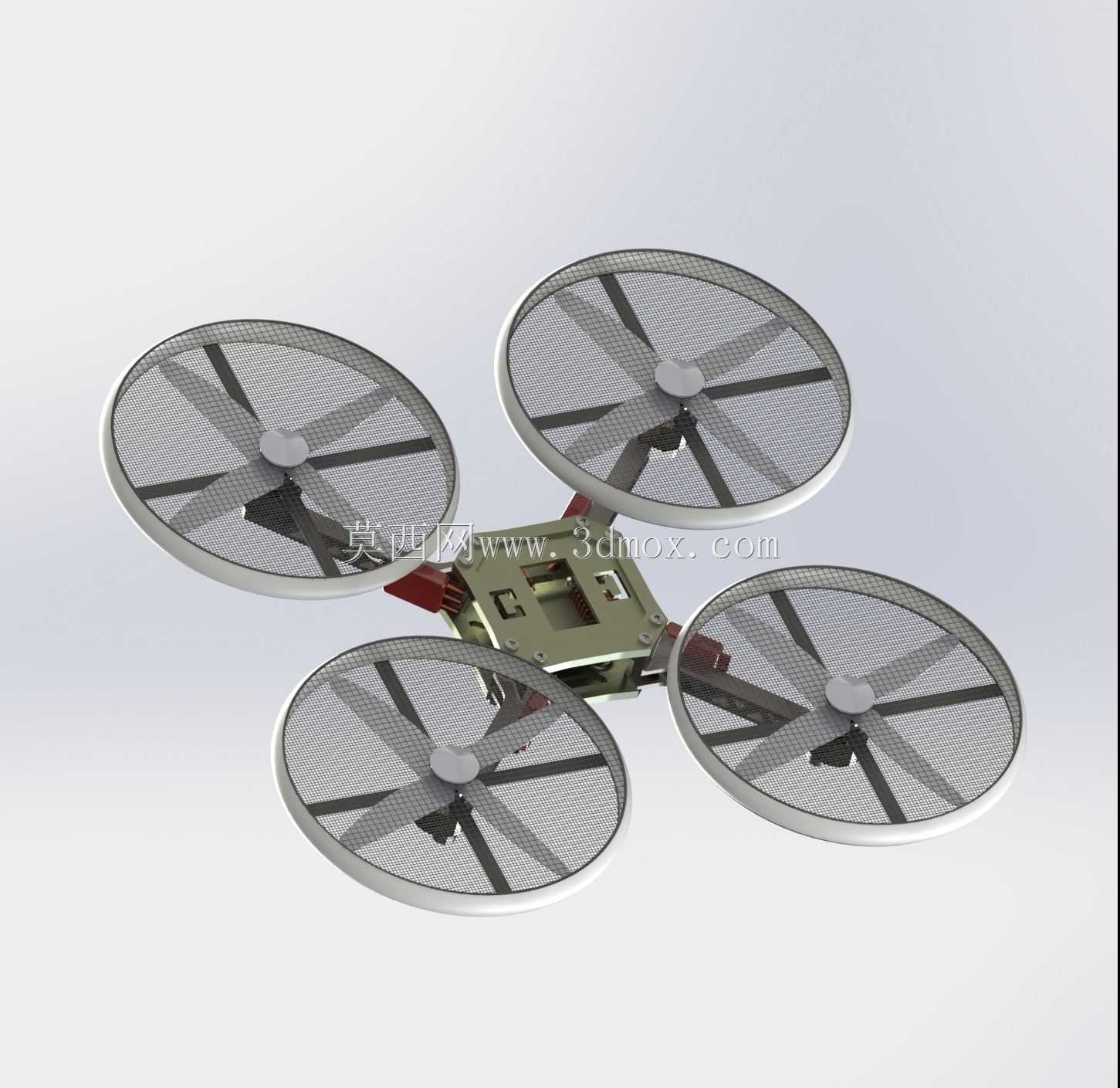

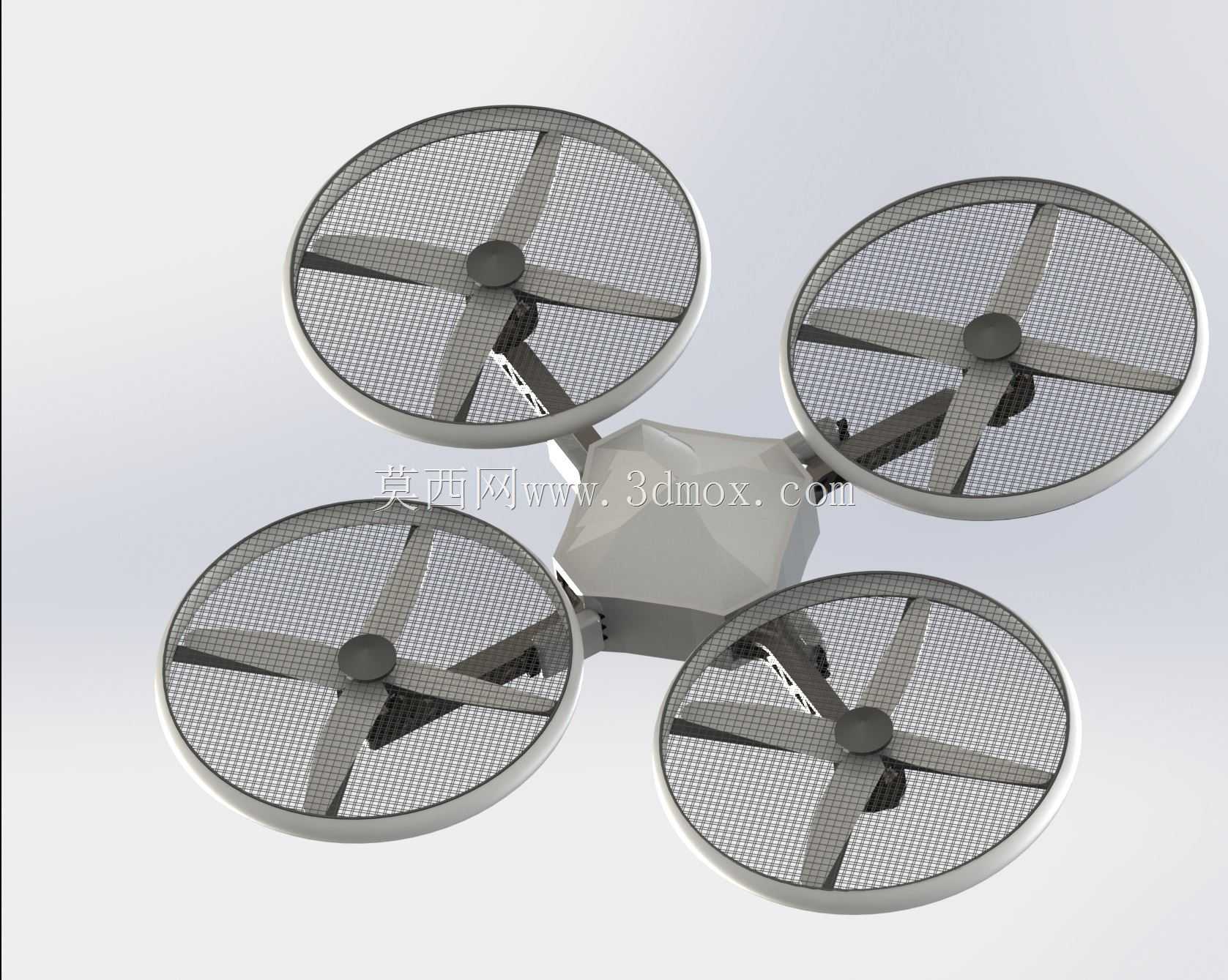

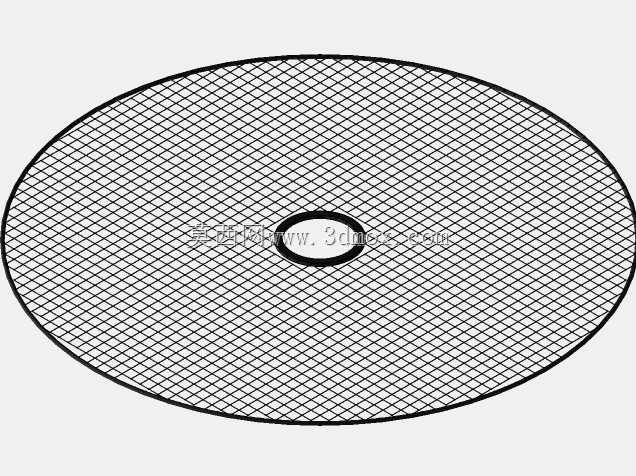

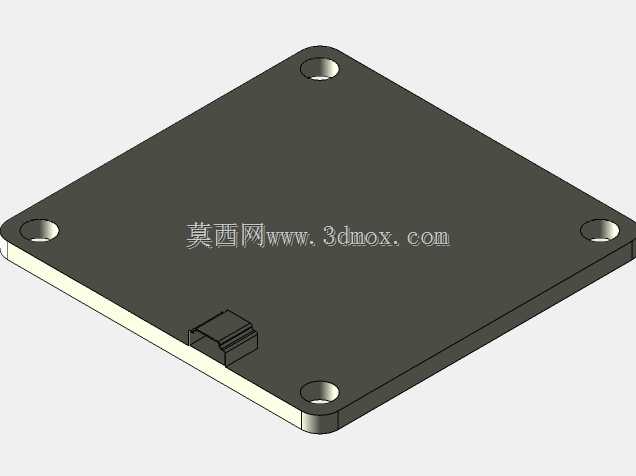

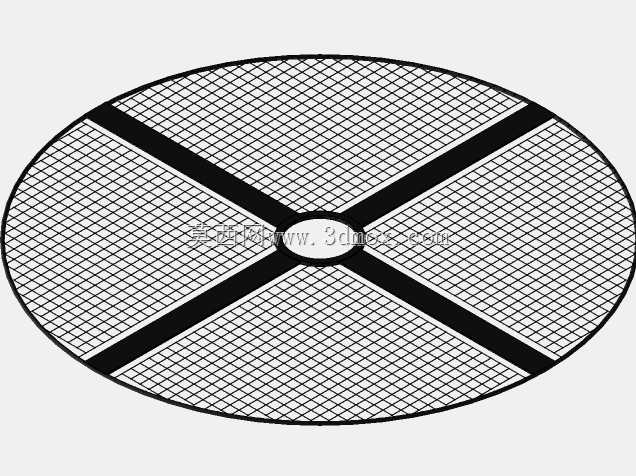

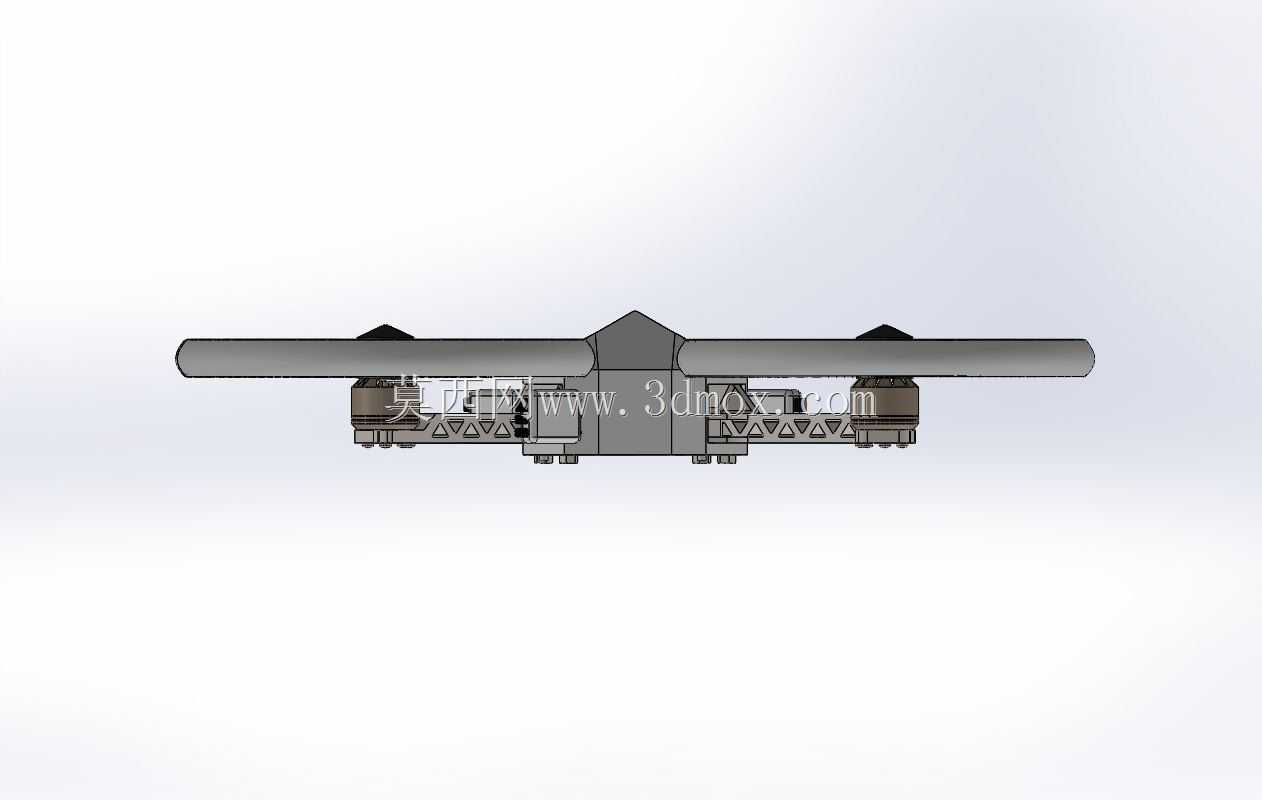

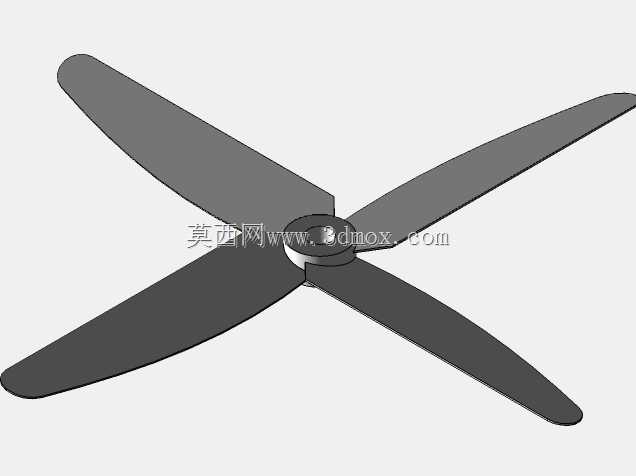

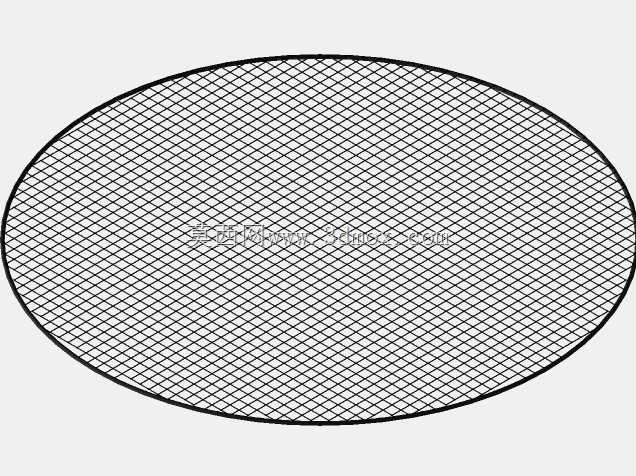

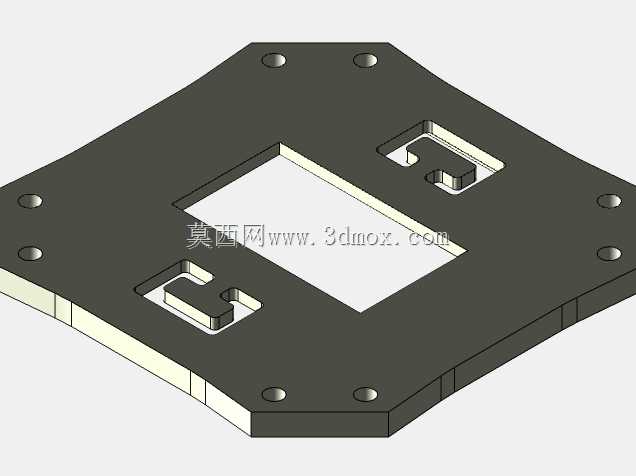

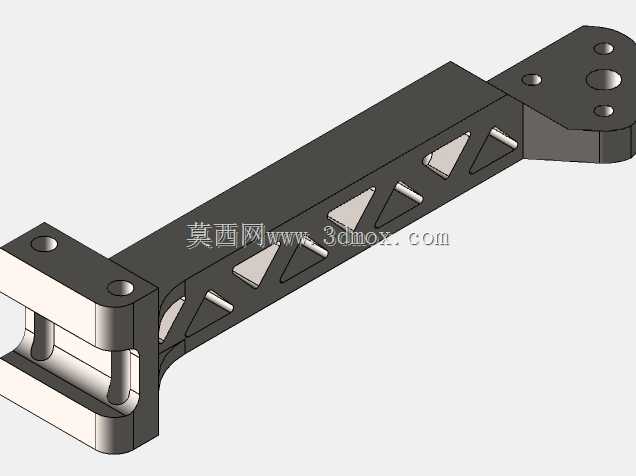

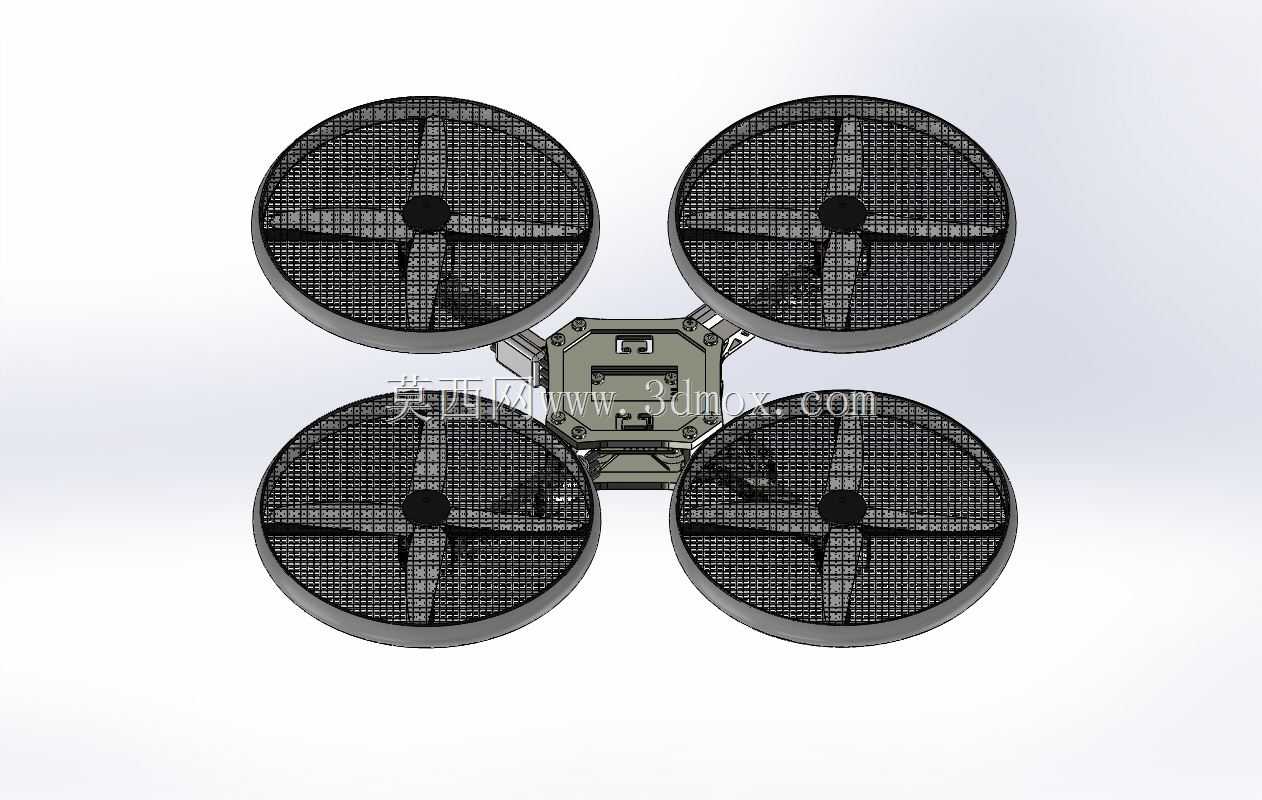

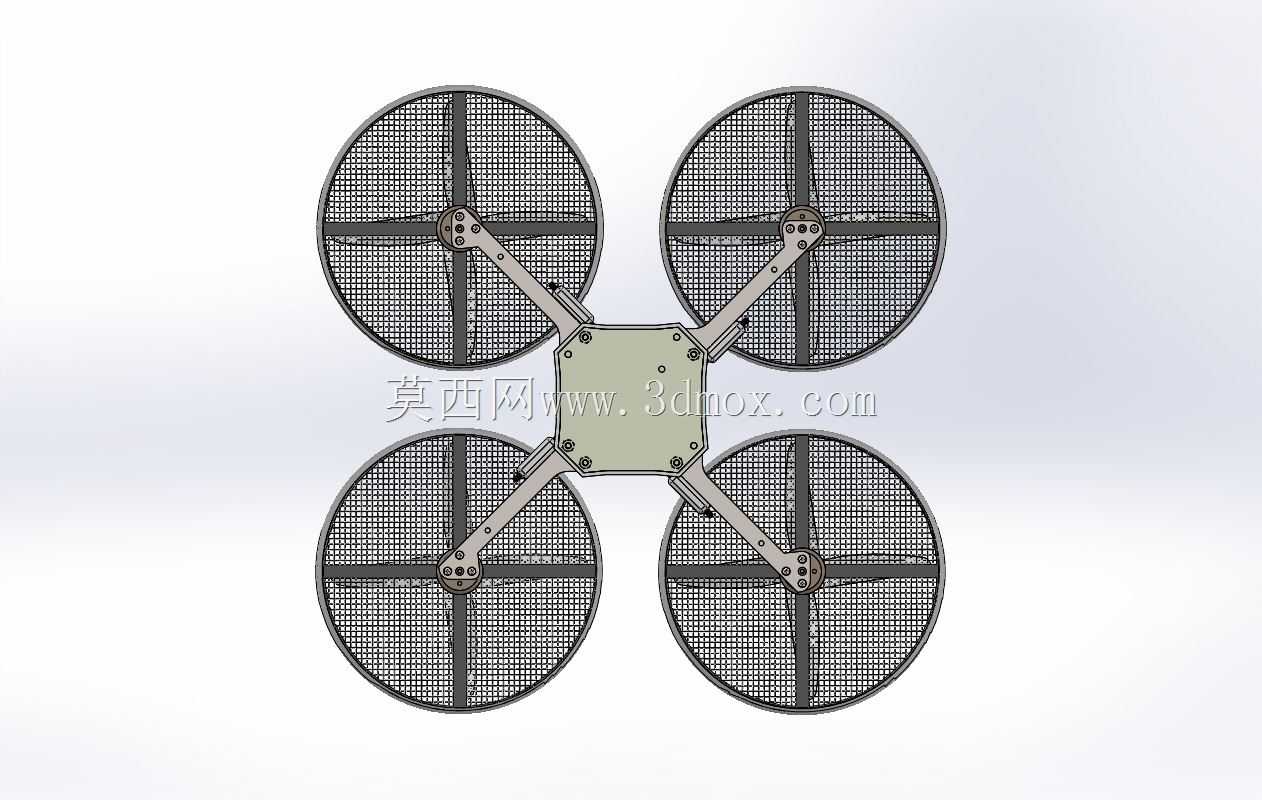

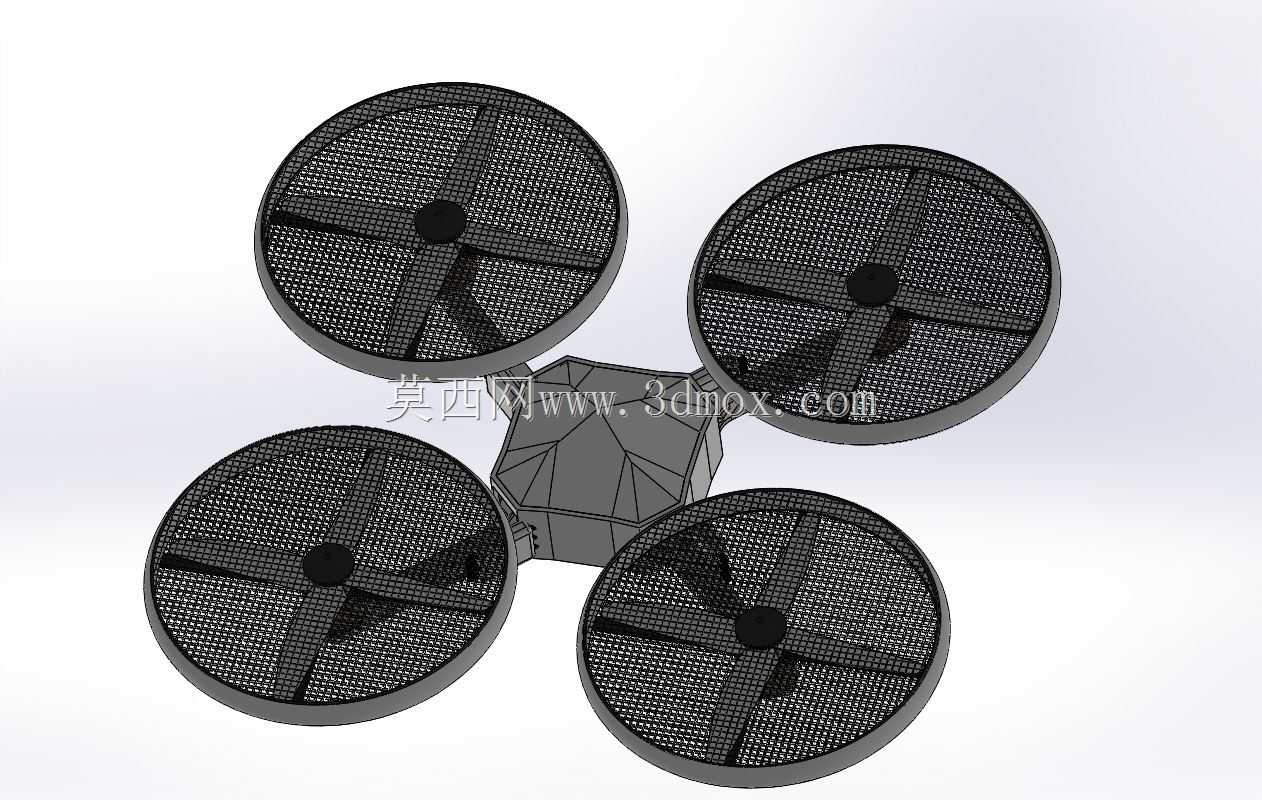

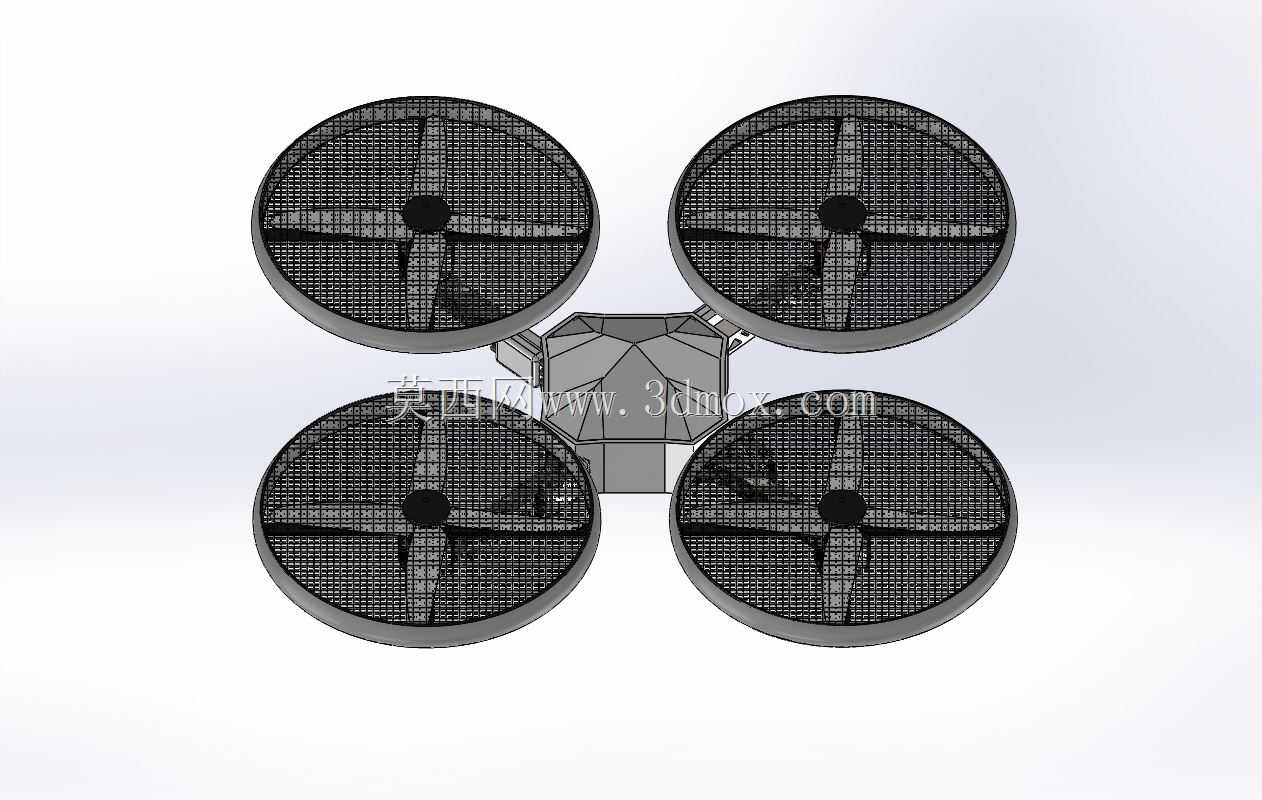

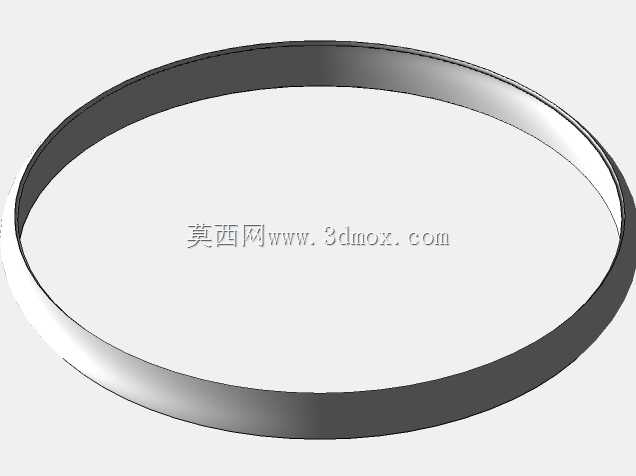

这款四旋翼飞行载具的结构设计，首先围绕低空近人作业场景的安全需求做了核心考量，区别于常规无防护的航拍无人机，全周包裹的旋翼护罩直接解决了旋翼碰撞异物、剐蹭操作人员的风险，可适配室内巡检、园区短途配送、狭小空间侦查这类作业半径内存在障碍物、易发生接触碰撞的使用场景。从结构布局来看，四个旋翼采用十字对称分布，重心落在机架几何中心位置，每个旋翼的护罩为环形一体式结构，护罩网面采用等距格栅设计，既能够阻挡直径大于格栅间隙的异物接触高速旋转的桨叶，也尽可能降低了护罩结构对旋翼下洗气流的阻挡损耗，避免额外的气动效率损失。设计过程中针对原有基础旋翼结构做了气动层面的迭代，在原有旋翼的基础上调整了桨叶翼型的安装角，额外增设的桨叶结构提升了单组旋翼的拉力输出上限，配合顶部的流线型顶盖，能够梳理旋翼上方的来流方向，减少旋翼上方的紊流区域，降低飞行过程中的姿态控制功耗。机架主体采用中心承载式结构，核心的飞控、电池、载荷安装位全部集中在中心舱体内部，四个机臂从中心舱体向外延伸，机臂与护罩采用一体化衔接设计，减少了额外的连接紧固件，既降低了整体结构重量，也避免了连接位置的应力集中问题，提升飞行过程中的结构可靠性。从安装边界来看，环形护罩的外径尺寸控制在统一规格，四个护罩的外边缘形成正方形的外接轮廓，方便收纳时的定位放置，也可适配定制的防护收纳箱结构；中心舱体的顶部预留了通用载荷安装螺孔，可根据作业需求更换航拍模块、小型抛投机构、气体检测传感器等不同作业组件，机臂内部预留了走线槽位，电调与电机的连接线可完全收纳在机臂内部，避免线材外露带来的风阻与剐蹭风险。护罩与机臂的连接位置做了圆弧过渡处理，减少飞行过程中的尖角紊流，旋翼与护罩内壁预留了足够的安全间隙，即使飞行过程中出现轻微的结构形变，也不会出现桨叶剐蹭护罩的问题。整体结构的重量分配经过反复调校，四个旋翼位置的重量差控制在极小范围内，降低飞控系统的姿态修正负担，提升悬停状态下的稳定性，适合在有人员活动的低空场景开展常态化作业。
