小型动力配套透明壳体燃油储供装置

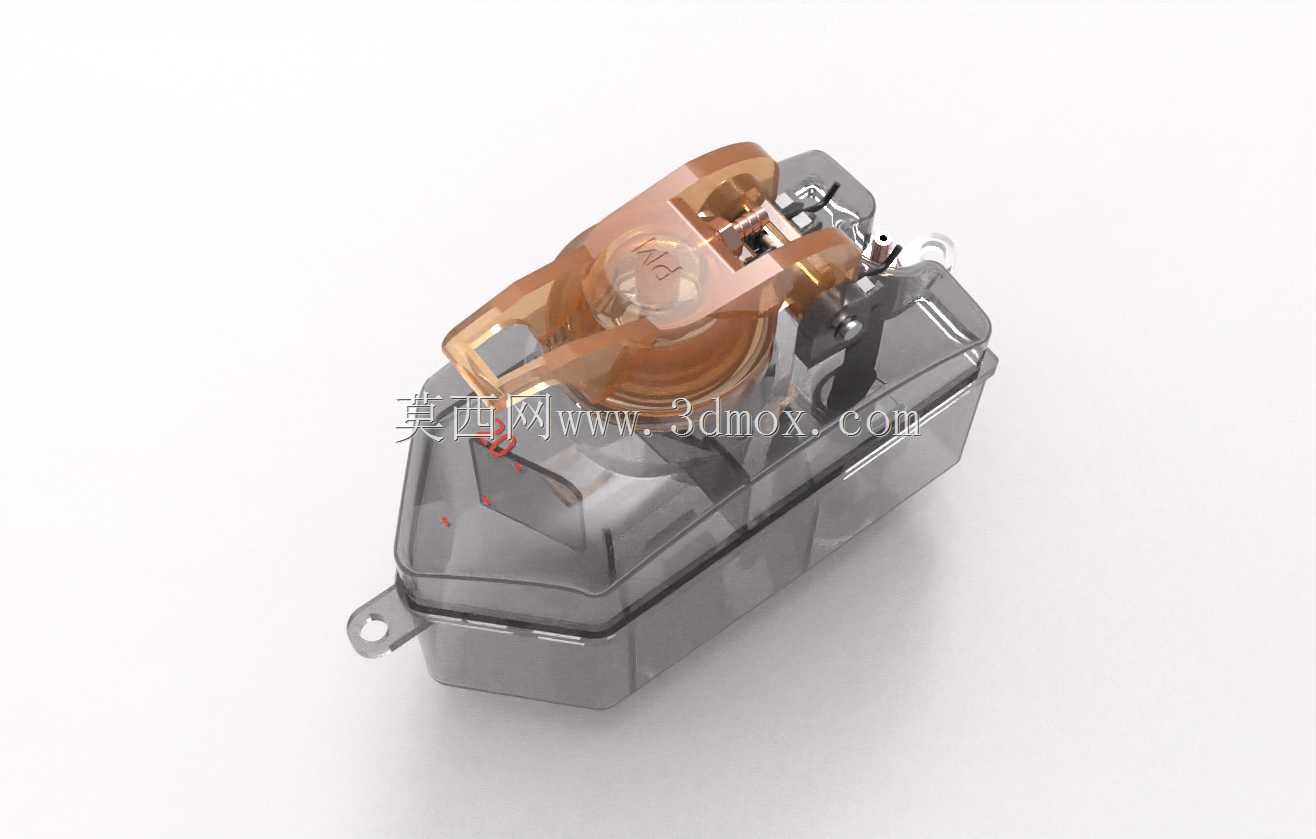

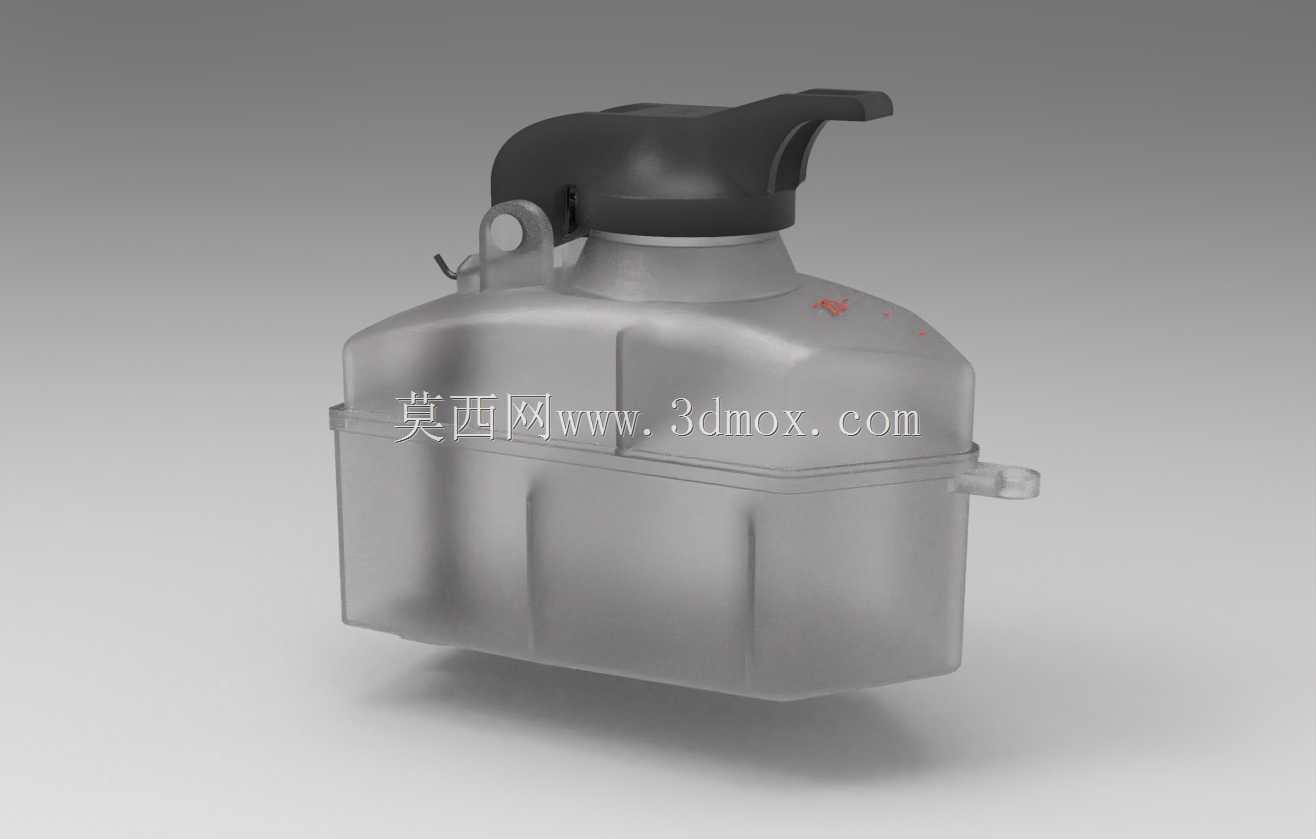

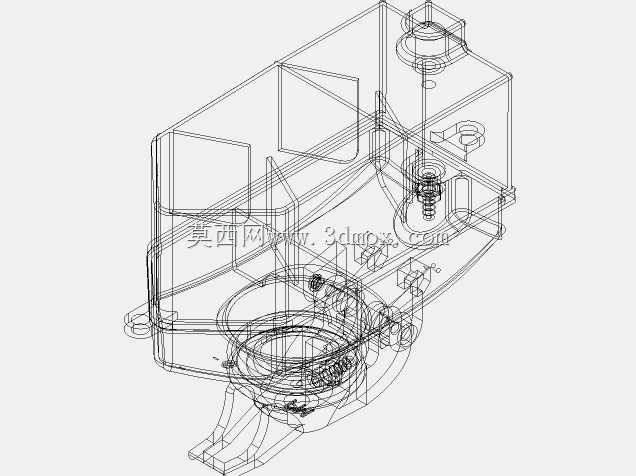

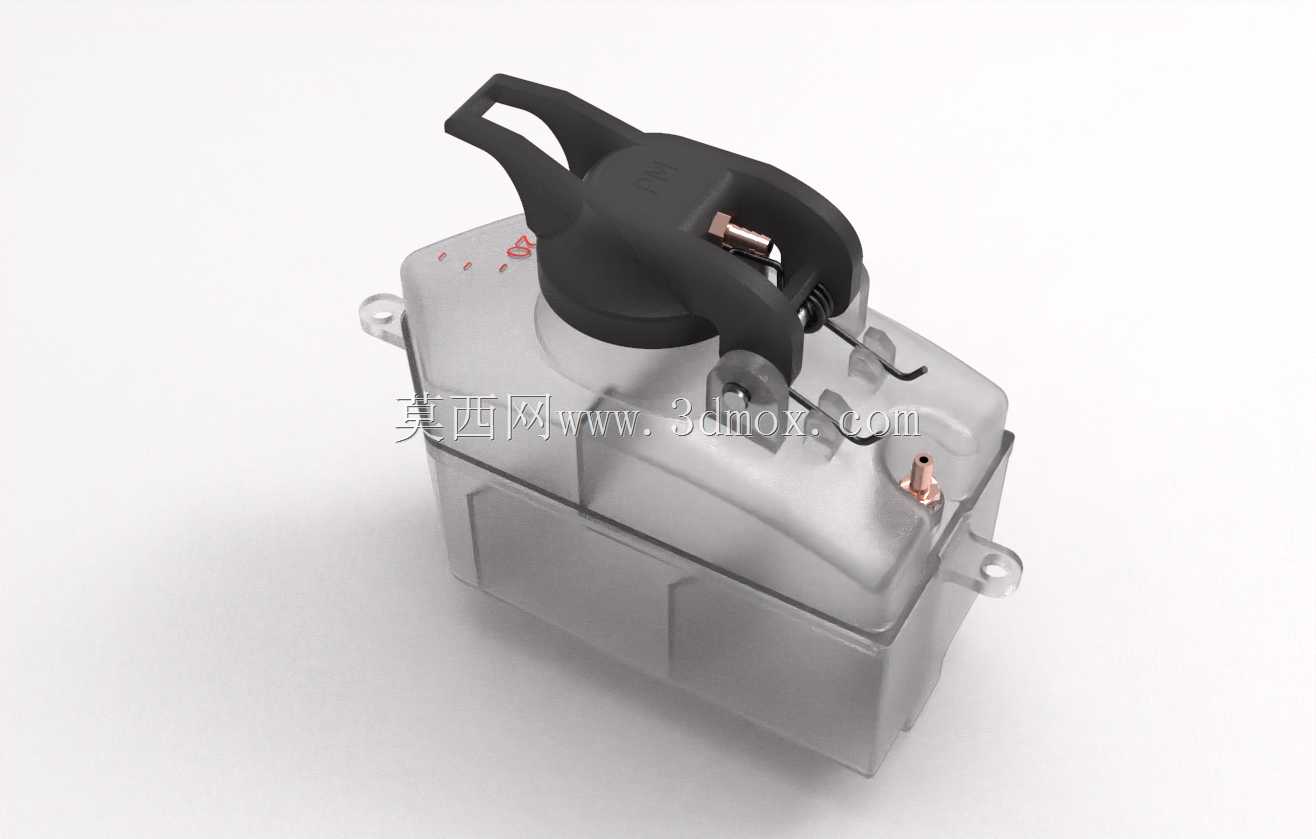

这款燃油储供装置主要适配小型通用动力单元，常见于园林作业机械、小型便携发电机组、微型农用作业机具等需要独立携带燃油供给的场景，作为动力系统的燃油承载与输出部件，直接关系到动力单元的持续运行稳定性。从结构设计来看，装置采用半透明壳体搭配顶部集成式加注与锁紧结构，半透明壳体的设计并非为了外观展示，而是方便作业人员在户外使用时直接观察剩余燃油存量，无需额外打开油箱盖探看，能有效避免作业中途因燃油耗尽意外停机，也能在加注燃油时直观把控加注量，防止加注过满溢出引发安全隐患。顶部的提手结构与加注口做了集成化设计，提手的弧度贴合手部握持受力角度，既可以单独作为便携提拿的受力结构，也能在加注燃油时作为开盖的借力点，减少额外结构件带来的重量冗余与密封风险。壳体侧面的固定挂耳是安装边界的核心结构，挂耳上预留的安装孔位匹配通用小型动力单元的机架安装孔距，安装时可通过螺栓直接固定在机架预设位置，不需要额外制作转接支架，挂耳与壳体主体做了一体化的加强筋过渡，能承受机具作业过程中的持续振动，避免长期使用后挂耳根部出现应力开裂。装置底部的出油接口位置做了下沉式设计，能保证箱内燃油在低液位时也能顺利被油泵抽取，减少残余燃油的浪费，接口的密封结构采用嵌入式卡合设计，装配时不需要额外打密封胶，依靠橡胶密封圈的压缩量就能实现燃油密封，后期维护拆解也更便捷。从内部结构来看，加注口下方设置了内置的燃油过滤网格，能阻挡加注时混入的大颗粒杂质进入供油管路，避免杂质堵塞喷油嘴或者化油器，减少动力系统的故障概率。壳体的合模线位置做了错位密封结构，上下壳体装配后通过超声波焊接实现整体密封，焊接筋的宽度经过反复校核，既能保证焊接后的结构强度，也能避免焊接溢料影响壳体内部的有效容积，整体壳体的边角都做了圆弧过渡处理，没有尖锐的直角结构，既能降低注塑成型时的应力集中问题，也能在户外携带使用时减少磕碰带来的壳体破损风险。
