行星式齿轮箱传动结构实物建模

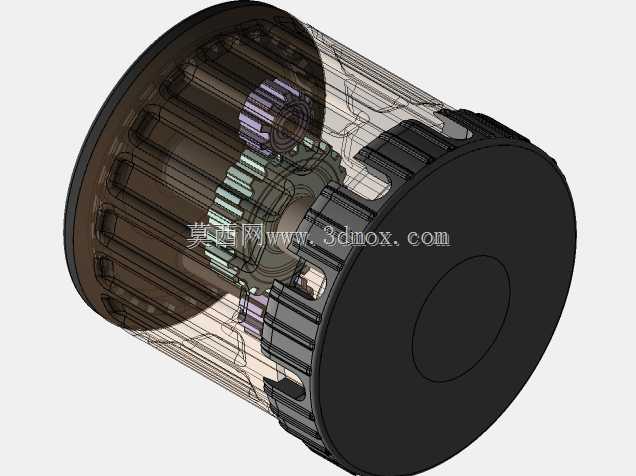

这套行星齿轮箱结构可覆盖小型传动设备的减速增扭需求，常见于桌面级自动化执行端、小型教具演示装置、低功率电动工具的动力输出段，实际运行时依靠内齿圈、行星轮、太阳轮的啮合关系实现固定传动比的动力传递，相比平行轴轮系能在更小的径向尺寸下承载更大扭矩，适配安装空间受限的传动场景。建模过程中优先梳理了各轮齿的啮合边界，所有齿轮的齿形参数按照标准渐开线齿廓绘制，装配时严格控制齿侧间隙在合理区间，避免运行时出现卡滞或回程误差过大的问题，同时做了半透明的外壳处理，能直观观察内部轮系的啮合运动状态，方便验证传动逻辑是否通顺。从安装边界来看，该齿轮箱采用筒式外壳结构，输出端为一体式端盖结构，输入端预留太阳轮轴的安装孔位，径向安装尺寸可适配常规直径的小型电机输出轴，轴向长度控制紧凑，不需要额外预留过大的安装纵深，端盖位置预留的卡槽可直接与设备安装位卡合固定，不需要额外设计复杂的连接支架。设计时重点考虑了高级机械配合的实现逻辑，每个行星轮的安装轴与行星架之间采用转动配合，内齿圈与外壳采用过盈定位配合，太阳轮与输入轴采用同轴度约束，所有配合关系完全模拟实际装配状态，可直接用于运动仿真，验证不同输入转速下的传动平稳性，观察轮齿啮合过程中的接触位置变化，也可作为机械设计教学中齿轮传动章节的演示案例，帮助从业者理解行星轮系的动力传递路径。外壳的镂空与半透明设计并非仅为展示效果，实际结构中这类镂空可用于轮系运行时的散热，减少长时间运转下的热量堆积，端盖的加厚结构可提升输出端的结构强度，承受输出轴带来的径向载荷，避免长期负载下出现端盖变形导致的轮系错位。建模时还原了轮系的真实装配顺序，从太阳轮装入、行星轮与行星架组装、内齿圈压入外壳到端盖封合的整个流程都可通过模型拆解演示，方便装配工艺人员梳理装配工序，确认每个零件的安装方向与定位基准，减少实际装配时的错装概率。
