塔特雷瓦尔结构跷跷板三维设计作品

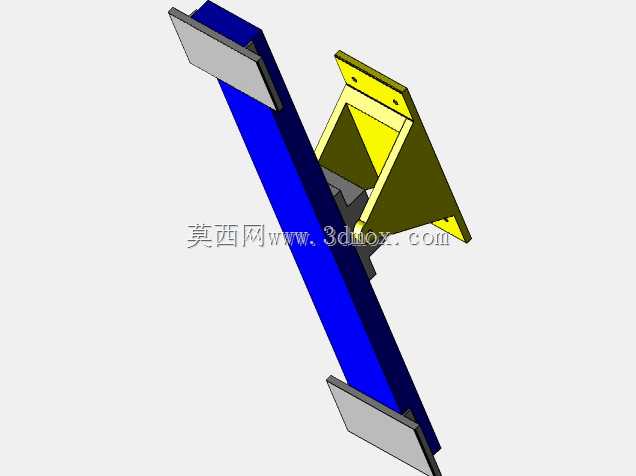

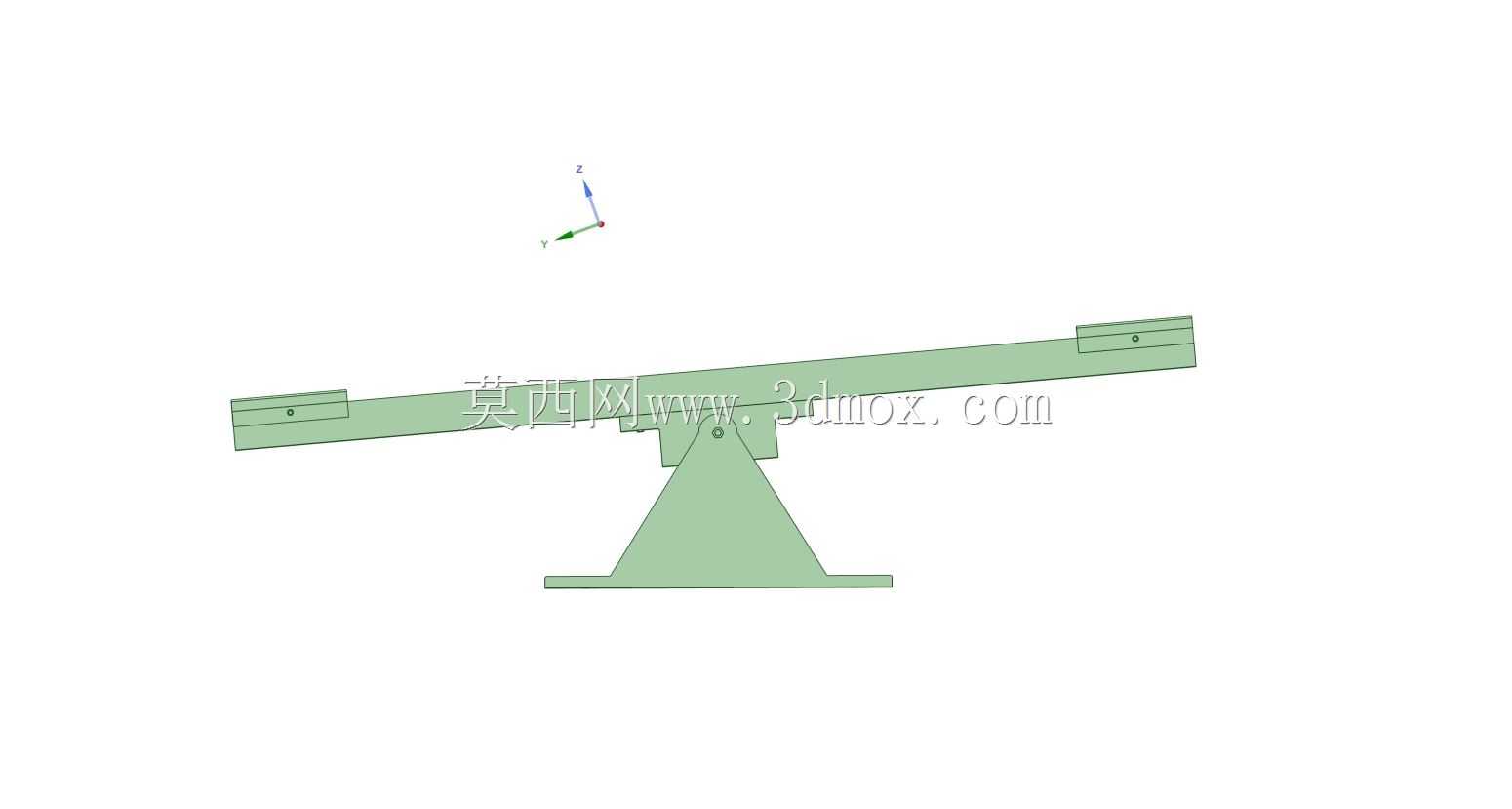

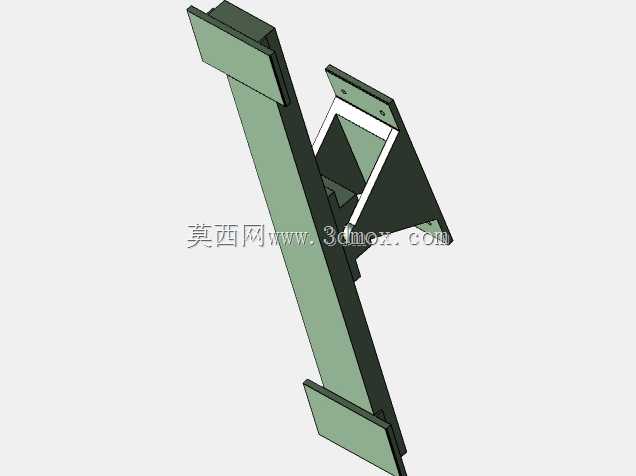

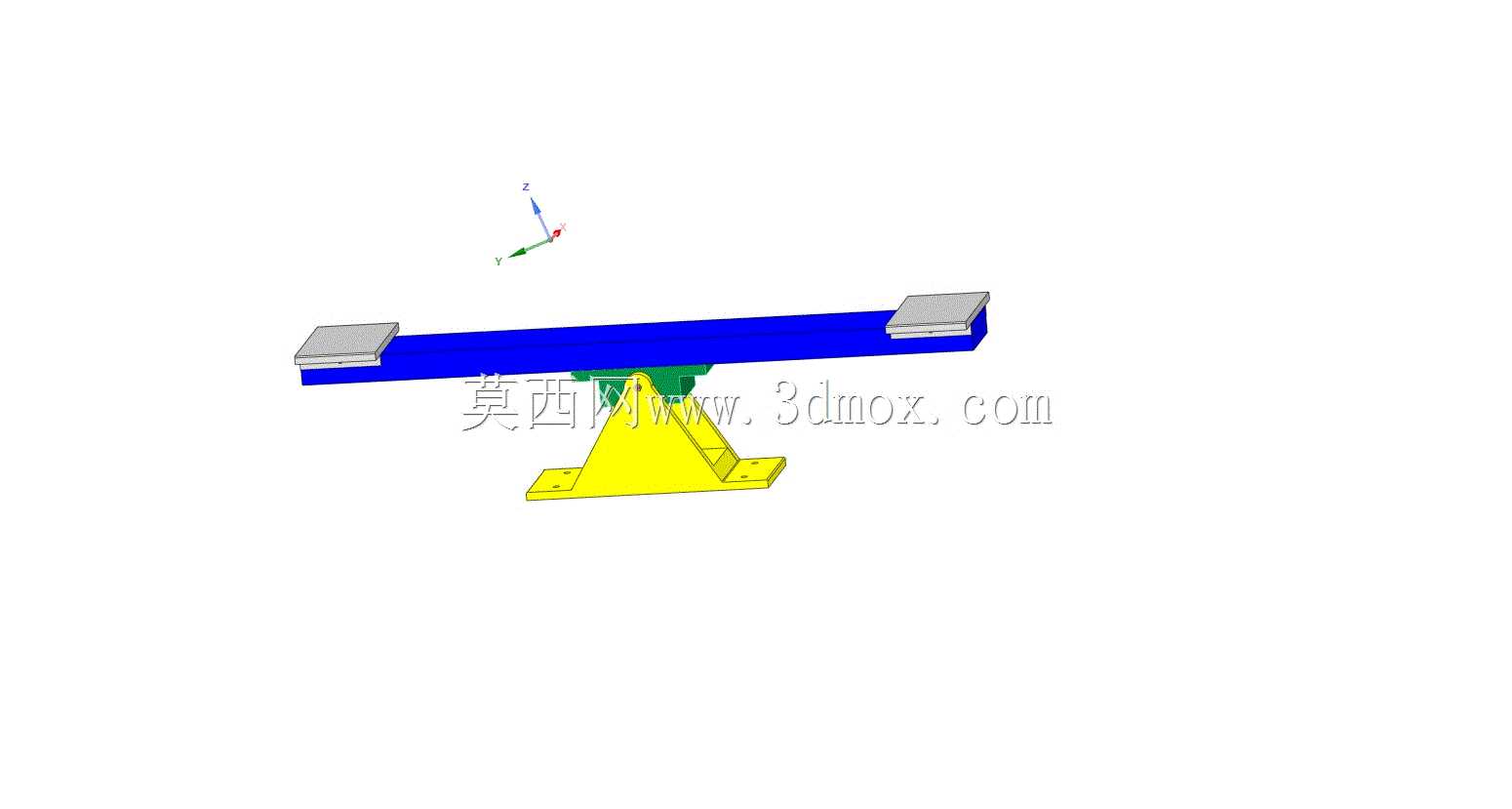

这款跷跷板结构的设计，核心围绕杠杆传动的基础力学逻辑展开，在日常游乐场景中，这类装置主要应用于儿童游乐区域、小型户外休闲场地，也可作为科普教具用于基础力学原理的演示场景，帮助使用者直观理解力矩平衡、杠杆支点的作用逻辑。从结构组成来看，整套装置分为三个核心部分：底部的三角支撑底座、中间的支点铰接结构、上方的长条形承载横梁，横梁两端设置有平整的承载台，用于放置配重或者供乘坐位置定位。设计过程中首先确定了支点的位置，为了适配不同体重使用者的平衡需求，支点设置在横梁的中心位置，保证两端力臂长度完全一致，避免出现一端偏重导致的操作卡顿问题。底部支撑采用三角稳定结构，底座上预留有安装孔位，可通过膨胀螺栓与硬质地面完成固定，安装边界需要保证底座周边预留至少三十厘米的操作空间，避免横梁上下摆动过程中与周边障碍物发生碰撞。横梁的截面采用矩形结构设计，在保证整体抗弯强度的同时，尽可能降低自身重量，减少铰接支点的转动负载，支点位置采用销轴铰接的连接方式，预留有足够的转动间隙，保证横梁摆动过程中无卡滞，摆动角度控制在上下各十五度的范围内，避免幅度过大导致的侧翻风险。两端的承载台表面做了平整处理，边缘设置有微小的凸起挡边，防止放置的配重或者乘坐时的脚垫出现滑脱问题。在实际使用场景中，这类结构除了作为游乐设施使用，也可拓展用于小型物料的称重对比装置，通过在两端承载台放置物料，依靠杠杆平衡原理快速判断两端物料的重量差，也可作为自动化产线上的重量分选触发机构，通过横梁的倾斜触发对应的检测开关，完成不同重量区间物料的分流动作。设计时充分考虑了结构的易加工性，所有零部件均可采用常规的板材切割、折弯工艺完成加工，铰接销轴采用标准件即可适配，不需要定制特殊规格的连接件，整体装配流程简单，后期维护仅需要定期在铰接位置添加润滑脂，即可保证长期转动的顺畅性。整体外形尺寸控制在长度一米二、高度四十厘米、宽度二十厘米的范围内，既满足小型场景的安装需求，也不会占用过多的场地空间，底座的支撑脚跨度设置为三十厘米，保证整体装置的重心始终落在支撑面范围内，即使横梁摆动到最大角度位置，整体结构也不会出现倾翻问题。横梁的表面做了圆角处理，避免尖锐棱角造成的磕碰伤害，适配游乐场景的安全使用要求，所有连接位置的紧固件均采用沉头设计，保证外表面无突出的螺栓头，进一步提升使用过程中的安全性。
