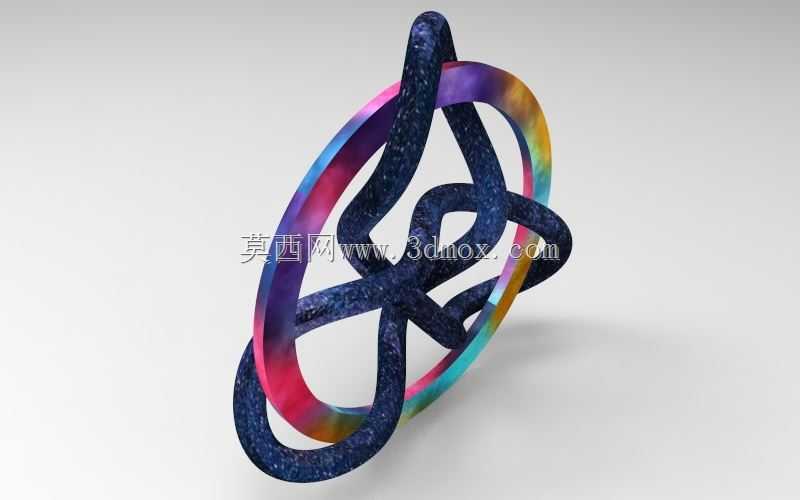

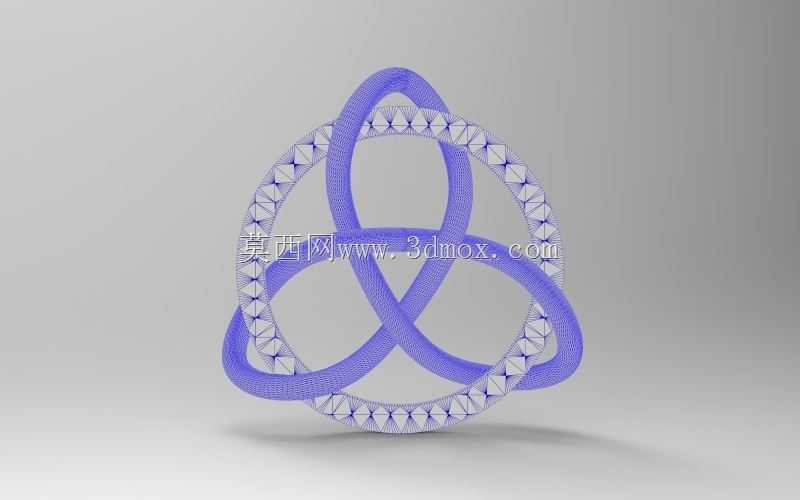

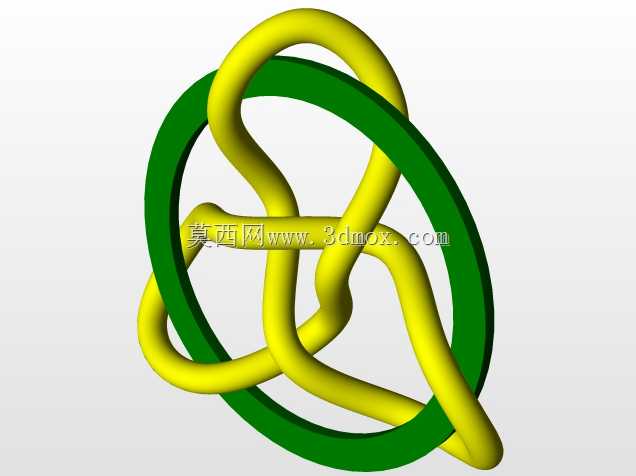

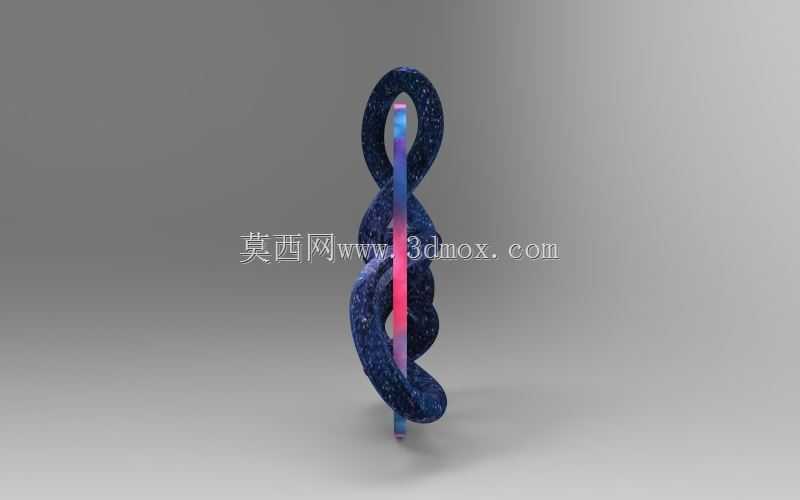

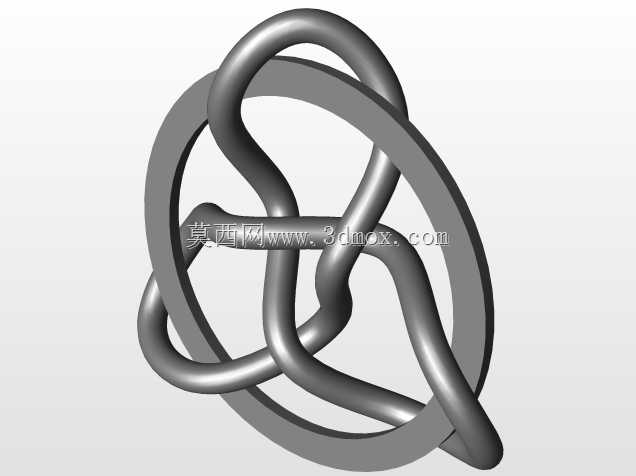

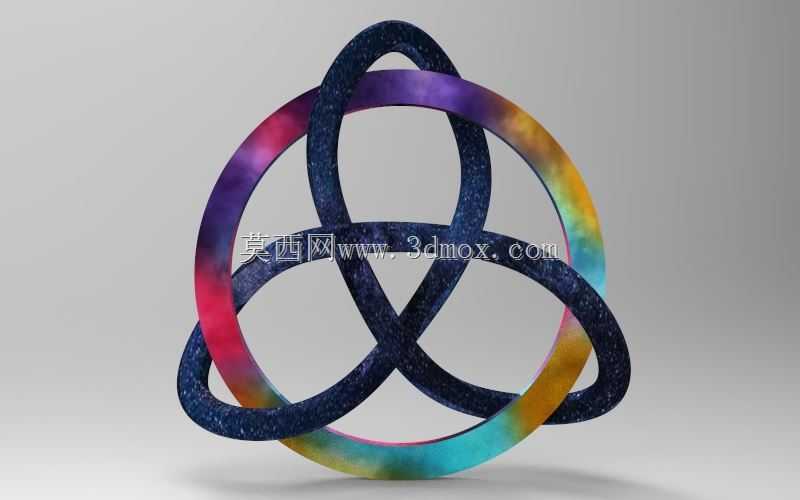

交错环式三维几何创意造型结构

这类交错环式空间几何造型，常被用作机械结构设计的三维草图练习载体，也可作为工业产品外观装饰件、文创摆件的结构原型，在教学演示、空间曲面建模训练场景中应用广泛。从结构设计逻辑来看，该造型依托三维草图的空间曲线搭建核心骨架，所有环体的中心轨迹均为连续闭合的空间曲线，曲线之间保持固定的等距偏移关系，确保环体截面扫掠过程中不会出现曲面自交、壁厚不均的问题。设计过程中需要先在三维空间内定位各段曲线的控制点，通过曲率梳调整曲线顺滑度，避免出现拐点突变，保证后续扫掠生成的实体表面光顺无折痕。这类造型没有传统机械零件的安装基准面，若要将其作为装饰嵌件适配到设备外壳、展示台架上，需要在环体的隐蔽位置预留定位凸台，凸台的尺寸通常根据安装位的开孔大小设定，一般控制在3-5mm直径，安装边界需要保证环体最外侧轮廓与周边结构预留至少2mm的间隙，避免装配时出现干涉。从功能特性上看，该造型属于连续一体化结构，没有拼接焊缝或装配接缝，整体结构强度均匀，可通过3D打印、铸造等工艺直接成型，作为设备外观装饰件时，能够通过曲面的光影变化提升设备的视觉层次感，也可单独作为几何教学的实体教具，帮助初学者理解三维空间曲线的构建逻辑、曲面扫掠的成型原理。建模过程中需要重点控制各环体的交错位置间隙，保证相邻环体之间既保持视觉上的穿插效果，又不会出现实体重叠的错误，每一段环体的截面尺寸保持一致，确保整体造型的视觉协调性，同时要校验整体结构的重心位置，若作为立式摆放的摆件，需要保证重心落在支撑面范围内，避免出现倾倒问题。这类几何造型的设计思路核心是打破二维平面的图形限制，通过三维空间内的曲线交织，构建出具有视觉迷惑性的连续结构，练习过程中能够帮助建模人员熟练掌握三维草图的约束方法、空间曲线的调整技巧，以及复杂曲面扫掠的参数设置逻辑，为后续复杂管路、异形壳体类零件的建模积累实操经验。
