船用多叶片曲面螺旋桨三维结构设计

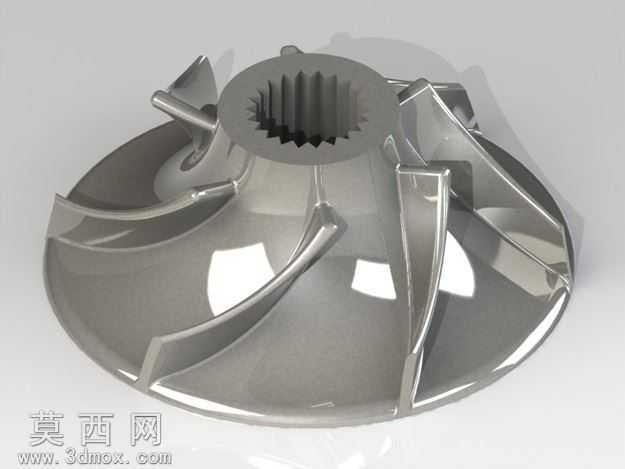

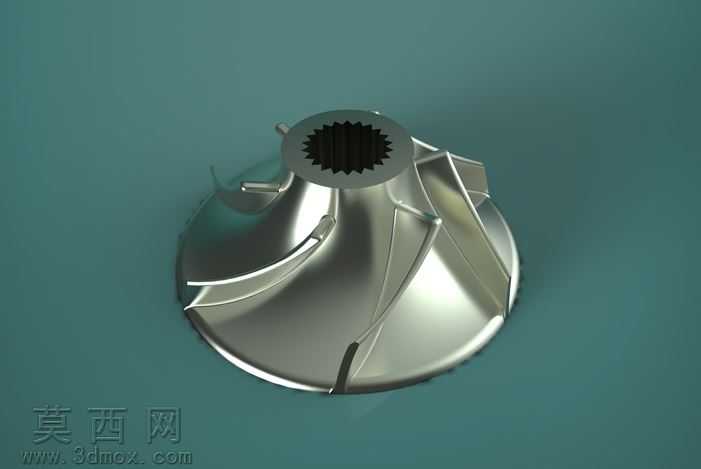

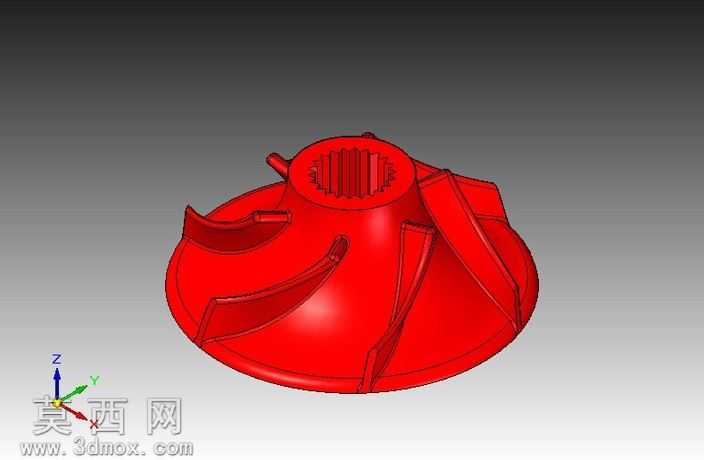

本作品为船用螺旋桨三维建模设计，整体采用一体化曲面建模思路完成，适配船舶水下推进的功能需求。建模阶段首先完成桨毂主体的结构搭建，桨毂作为螺旋桨的核心承载部件，中心设计有花键式连接内孔，用于和船舶动力输出轴实现周向固定与扭矩传递，桨毂外轮廓采用平滑过渡的锥台曲面，从顶部安装端向底部盘面平缓延展，保证结构强度的同时降低水流经过时的紊流干扰。叶片部分采用变截面扭曲曲面设计，每一片叶片从桨毂根部向外缘延伸过程中，截面翼型、安装倾角、曲面弧度均随径向位置动态调整，建模时通过多组截面曲线放样生成叶片主体曲面，再对叶片与桨毂的连接位置做圆角过渡处理，消除应力集中的结构死角，同时优化水流沿叶片表面的流动路径，提升推进效率。叶片表面设计有符合流体力学特性的凹凸导流结构，可在螺旋桨旋转过程中更好地抓附水流，减少空泡现象的产生概率。整体模型完成基础结构搭建后，对所有曲面做连续性检查与修复，保证相邻曲面之间达到G2连续标准，避免出现破面、褶皱等建模缺陷。材质渲染阶段为模型赋予亮红色工程塑料质感的外观材质，模拟高性能复合材料螺旋桨的表面效果，材质设置了适中的反光度与粗糙度，清晰呈现曲面的光影变化，突出叶片的扭曲形态与结构细节。模型结构完全参照实际船用螺旋桨的工程设计逻辑，各部分比例协调，连接结构符合机械装配要求，既可以作为船舶动力系统结构展示的教学模型，也可用于流体仿真分析的基础模型，为螺旋桨的性能优化、结构改进提供直观的三维参考，完整还原了船用推进部件从功能需求到三维结构落地的完整设计过程，兼顾了结构合理性与曲面造型的流畅性。
