RC四轴直升机配套天空英雄Spyder伞罩结构

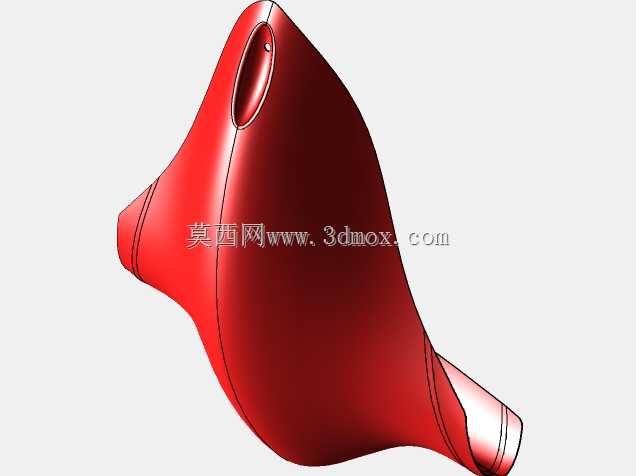

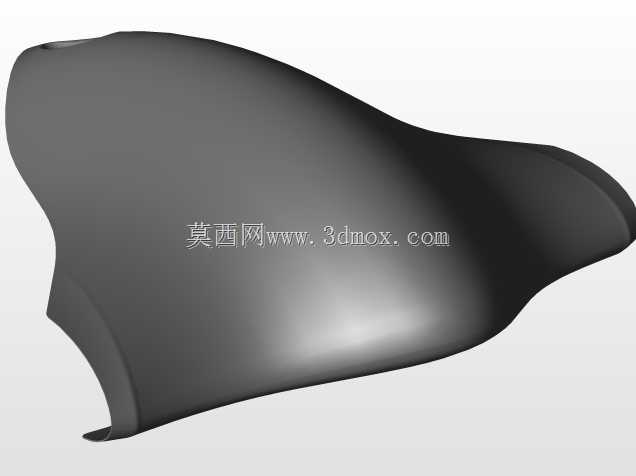

这款壳体结构是针对小型RC四架直升机配套的减速伞收纳外罩，在航模飞行场景里，这类部件承担着收纳减速伞、优化尾部气动流场、保护伞舱内部折叠伞体与触发机构的多重作用。日常飞行训练中，航模俯冲、高速通场后的减速阶段，伞罩需要保证伞体弹出时无结构干涉，同时在平飞阶段不会产生额外的紊流干扰尾桨气流，这也是整个外形设计最先需要考量的核心边界。从结构设计思路来看，整个壳体采用一体化流线曲面构型，没有突兀的棱角与直角过渡，曲面曲率沿着机身尾部的安装基准逐步收窄，前端对接直升机尾梁的位置做了贴合弧面的适配边，安装时可以直接贴合尾梁外侧的蒙皮曲面，不需要额外加装转接垫片，能减少装配后的阶差阻力。壳体上部预留的椭圆形开孔是减速伞的弹出导向口，开孔边缘做了向内翻的圆弧卷边，一方面是提升开孔位置的结构刚度，避免飞行中高速气流冲击导致开孔边缘震颤，另一方面是在伞体弹出时，光滑的卷边不会勾挂伞绳，保证开伞动作顺畅。整个壳体的壁厚采用渐变设计，靠近安装固定位的根部壁厚稍厚，用来承担飞行过程中的气动载荷与开伞瞬间的冲击力，往尾部自由端延伸的位置壁厚逐步减薄，在保证结构强度足够的前提下尽可能降低整体重量，毕竟航模部件对重量敏感度极高，多余的重量会直接影响整机的重心配平与飞行续航时间。安装边界方面，壳体根部的贴合弧面匹配常见的450级到500级RC直升机尾梁外径，固定点位设计在弧面的三个对称位置，采用沉头螺丝固定的方式，装配后螺丝头完全沉入壳体表面，不会突出在外破坏气动外形，同时三个固定点的连线形成稳定的三角支撑结构，即便在高速机动飞行时，壳体也不会出现松动或者震颤的情况。从气动特性的设计细节来看，壳体侧面的曲面做了轻微的内收腰线，这个设计不是单纯为了外观造型，而是让流经壳体表面的气流可以顺着腰线平滑过渡到尾桨区域，避免气流在壳体尾部形成涡流区干扰尾桨的推力输出，在实际试飞测试中，这类流线优化能让尾桨的操控响应精度提升不少，尤其是在侧风飞行的工况下，紊流对尾桨的干扰会明显降低。壳体尾部的收窄段做了斜切开口，这个开口是伞绳的导出通道，开口边缘同样做了圆滑处理，伞绳从内部引出连接到机身承力点的时候，不会因为长期摩擦出现磨损，同时斜切的角度匹配开伞时伞绳的拉出方向，能最大程度降低开伞瞬间伞绳与壳体的摩擦阻力。内部腔体的容积设计完全匹配折叠后的Spyder减速伞尺寸，腔体内部没有多余的加强筋凸起，避免在收纳伞体时刮伤伞布，同时腔体的内壁做了光滑过渡，伞体弹出时不会在内部卡滞。考虑到航模户外飞行的复杂工况，壳体的曲面曲率经过多轮气动模拟调整，在大迎角飞行姿态下，气流不会在壳体上部形成低压区导致伞体被意外吸出，只有当触发机构动作、伞舱解锁后，伞体才能在气流作用下顺利弹出。另外整个壳体的外形没有突出的外挂结构，在直升机做特技飞行动作，比如横滚、倒飞的时候，不会因为突出结构挂到障碍物，也不会在倒飞时产生额外的反向气动力矩干扰飞行姿态。从装配维护的角度来说，整个壳体为一体式结构，没有拼接缝隙，日常飞行后清理表面的灰尘与油污时非常方便，不需要清理拼接缝里积存的杂物，固定螺丝采用通用的航模标准规格，外场维护时不需要特殊工具就能完成拆装更换。
