管道焊接用法兰对齐工装工具设计

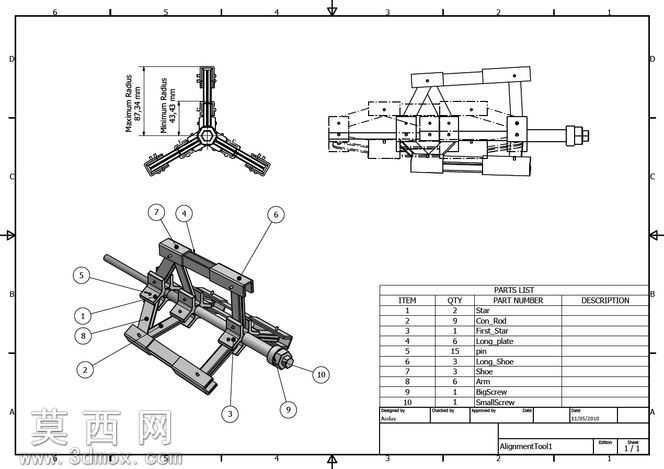

本作品为管道焊接作业场景设计的法兰对齐工装三维模型，整体采用三爪环抱式定位结构搭配轴向推进调节组件，建模过程严格遵循机械加工装配逻辑，先完成核心定位基座的参数化草绘，通过拉伸、切除命令构建基座的安装基准面与定位槽结构，再依次完成夹爪、调节螺杆、锁紧压块、连接臂等零部件的独立建模，每个零件均预留合理的装配公差间隙，保证虚拟装配后各活动部件可实现预期的调节动作。模型渲染阶段采用金属哑光材质模拟工装的碳钢加工质感，对螺杆螺纹面、夹爪咬合面做细微的粗糙度纹理处理，还原实际工装的使用磨损特征，结构上通过三组可径向伸缩的夹爪实现对管道外壁的环抱定心，搭配轴向的法兰定位挡块与推进螺杆，可在焊接前快速将法兰与管道端面调整至同轴垂直状态，避免人工对齐产生的角度偏差与同轴度误差。设计思路围绕现场焊接作业的实操痛点展开，摒弃传统人工拉线、角尺测量的低效对齐方式，通过机械结构实现快速装夹定位，夹爪内侧设计有防滑齿纹结构，增大与管道外壁的接触摩擦力，防止焊接过程中工装移位，调节螺杆采用梯形螺纹设计，具备自锁特性，调整到位后无需额外锁止即可保持定位状态，各连接臂处采用铰接结构，可适配一定范围内不同管径的管道与法兰对接作业，整体结构拆解清晰，零件明细表完整对应各装配部件，可直接用于工装的加工生产参考，能够有效提升管道法兰焊接的作业效率与对接精度，降低焊接后法兰密封面错位的不良率。
