15吨双卷筒起重绞车三维结构设计

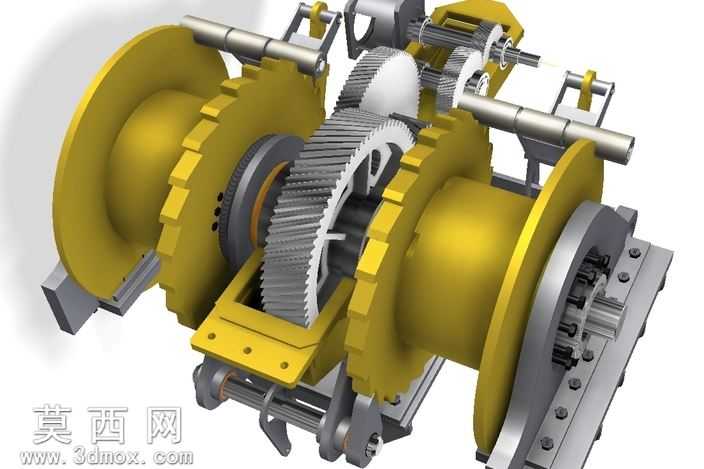

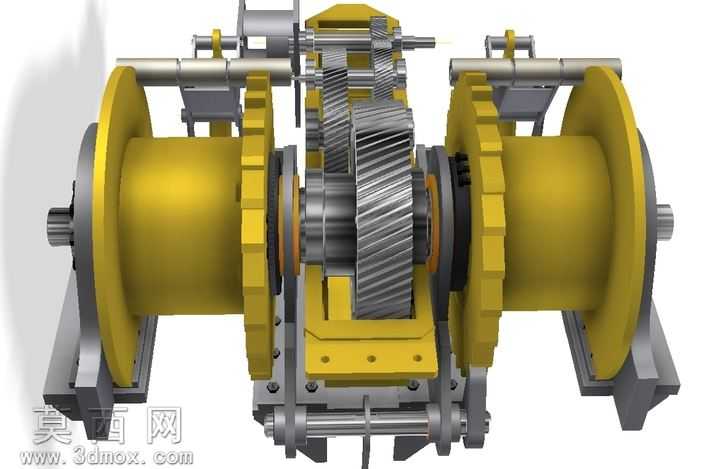

本作品为15吨额定载荷的双卷筒起重绞车三维模型，采用三维机械设计软件完成全参数化建模，整体结构还原度高，可清晰展示起重绞车的内部传动逻辑与外部装配关系。建模过程中严格遵循起重机械设计规范，对每一个零部件进行独立建模后完成虚拟装配，通过干涉检查验证各部件的运动间隙，确保结构设计的合理性。模型的核心传动部分采用多级圆柱齿轮传动结构，建模时精准还原了每一级齿轮的模数、齿数、齿形参数，齿轮啮合部位的间隙、传动配合关系均按照实际机械设计标准设置，可直观展示动力从输入轴传递到双卷筒的完整传动路径。卷筒部分采用双卷筒对称布局设计，卷筒的绳槽结构、端部挡缘、与主轴的连接法兰均做了精细化建模，表面赋予金属材质并做了防锈涂装的质感渲染，还原了工业起重绞车的真实外观质感。制动机构部分还原了棘轮棘爪式制动结构，棘爪与棘轮的齿形配合、制动臂的铰接结构、操作杆件的连接关系均完整呈现，可清晰展示绞车的制动锁止原理。机架部分采用焊接式钢结构设计，建模时还原了各安装板的螺栓孔位、加强筋结构、轴承座安装位，各紧固件均按照标准件参数建模，装配关系完全符合实际生产的装配工艺要求。渲染阶段对不同部件赋予差异化材质：传动齿轮采用调质钢材质，表面做了金属光泽与加工纹理处理；卷筒采用铸钢材质搭配黄色工业防锈漆质感；机架部分做了焊接钢结构的哑光金属质感；操作杆件、销轴类零件做了镀铬亮面金属质感，整体渲染效果层次分明，可清晰区分不同功能的部件。设计思路围绕大载荷起重作业的可靠性展开，双卷筒结构可适配双吊点起重作业需求，对称布局的传动结构可平衡工作时的径向载荷，多级齿轮传动可实现大减速比，满足15吨重载起重时的扭矩输出需求，同时集成的制动机构可在载荷悬停时提供可靠锁止，避免载荷溜坠风险，整体结构紧凑，传动路线清晰，各部件的受力布局合理，可作为起重机械设计教学、绞车结构优化、起重作业方案演示的三维参考模型。
