250公斤负载手摇绞车结构三维设计

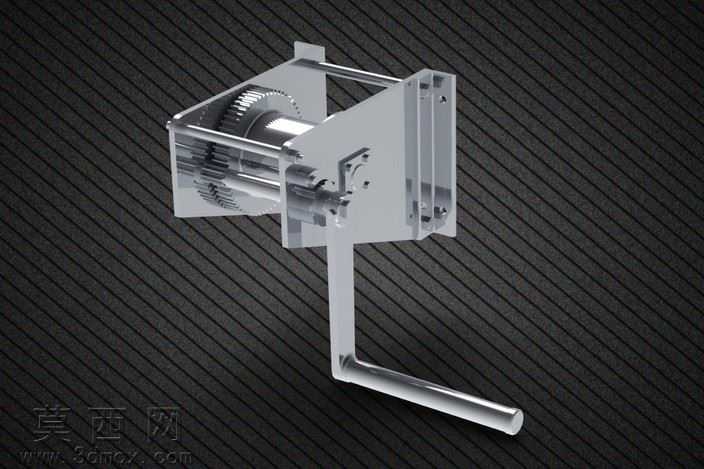

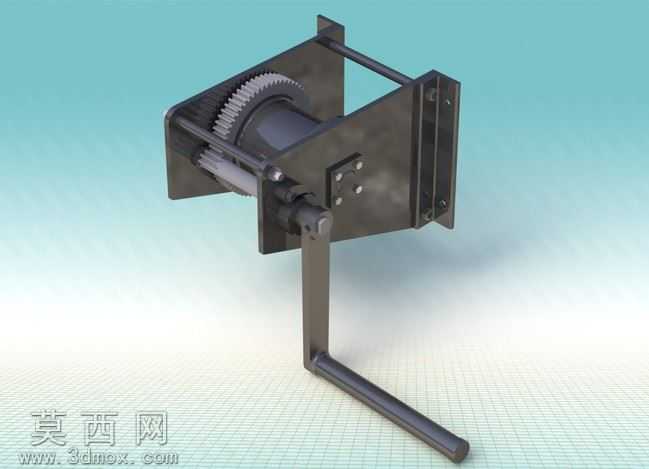

本作品为额定负载250公斤的手动手摇绞车三维建模成果，建模过程中严格遵循手动起重牵引设备的机械设计规范，对整体结构进行1:1比例还原。建模阶段首先完成核心承载框架的搭建，两侧立式安装板采用加厚钢板结构设计，预留的螺栓安装孔位完全匹配实际壁挂安装的尺寸要求，保证模型可直接用于后续的工程出图与结构校验。传动系统部分精准还原了减速齿轮组的啮合结构，大直径从动齿轮与卷筒采用同轴固定设计，主动齿轮与手摇摇臂通过转轴刚性连接，齿轮的齿形参数、模数、啮合间隙均按照手动起重设备的减速比要求设定，确保摇臂输入的扭矩经过齿轮减速后，能够在卷筒端输出足够的牵引力，满足250公斤额定负载下的牵引承重需求。卷筒部分设计有多层绳索容纳槽，边缘设置挡边结构防止牵引绳滑脱，摇臂采用L型弯折结构，握持端做了加长处理，符合人工手动操作的力臂长度要求，操作时可通过较小的握持力实现大负载牵引。材质渲染阶段，对金属结构件统一赋予哑光冷轧钢板材质，表面做细微的磨砂颗粒质感处理，还原工业五金件的真实表面状态，齿轮啮合面、转轴活动部位添加轻微的金属光泽与使用磨损质感，提升模型的真实度。场景渲染采用淡蓝色渐变背景搭配网格地面，通过三点布光方案突出结构的立体层次，阴影设置柔和自然，清晰展现各部件的装配关系与空间位置。设计过程中重点考量了手动绞车的结构可靠性，所有受力部件的厚度、连接位置均经过受力合理性校验，避免结构应力集中问题，各活动部件之间预留了合理的装配间隙，完整还原了实际产品的可动逻辑，摇臂、齿轮、卷筒的联动关系完全符合真实设备的运动规律，可直接用于手动起重设备的结构展示、教学演示以及产品方案验证使用。
