蝎式涵道旋翼仿生飞行器结构设计

　　这款仿生蝎型涵道旋翼飞行器的结构设计，同时适配桌面级FDM3D打印与CO2激光切割两种加工场景，针对创客DIY、青少年科创教具、静态航模收藏三类核心使用场景做了结构优化。从实际加工落地的角度出发，整套结构采用3mm标准板材拼接逻辑，所有拼接榫卯位置预留0.15mm的装配公差，既可以直接使用PLA、PETG等常见3D打印耗材逐件打印后插接组装，也可以将平面展开图导入激光切割设备，使用椴木层板、亚克力板材快速切割出全套零件，无需额外定制非标紧固件，普通爱好者使用日常手工工具即可完成总装。

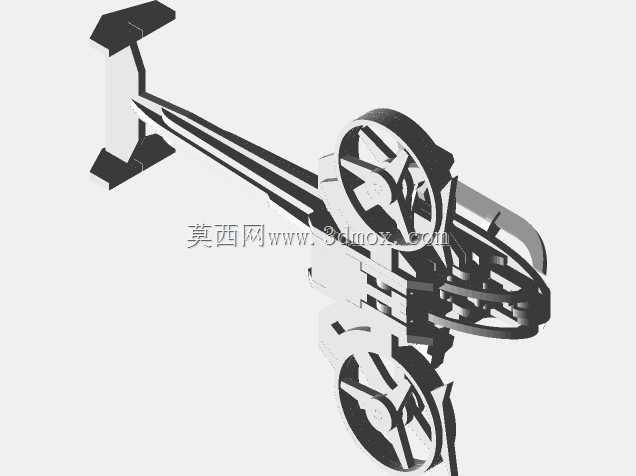

　　结构设计上参考了蝎子的躯体轮廓做仿生优化，机身主体采用纵向贯通的桁架式结构，在保证整体结构刚度的同时尽可能降低自重，避免多余材料堆积带来的重量冗余。前部双涵道旋翼与后部单涵道旋翼的安装座做了一体化集成设计，涵道内壁与旋翼桨尖的间隙控制在1.2mm，既能够避免旋翼转动时与涵道壁发生剐蹭，也能充分利用涵道效应提升旋翼的气动效率，尾部的垂直安定面与水平尾翼采用对称翼型截面，在静态展示时能够还原科幻飞行器的视觉质感，若搭配微型动力组件改装为可飞行航模，也能提供足够的航向稳定性。

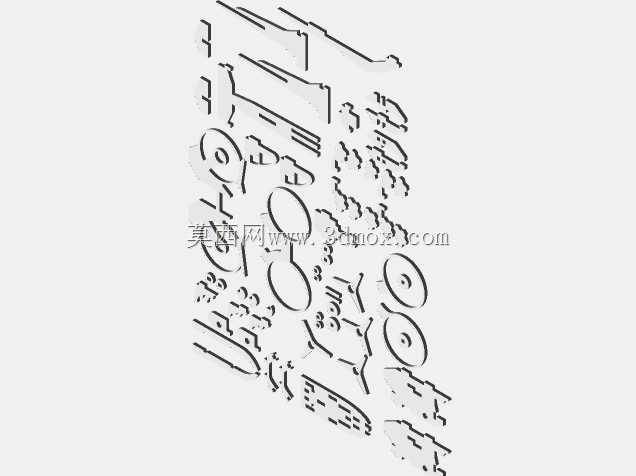

　　安装边界方面，整套结构组装完成后纵向总长度控制在220mm，涵道最大外径为85mm，机身最大宽度120mm，整体尺寸适配常规桌面展示架的摆放空间，若用于3D打印加工，所有零件的最大打印尺寸不超过180mm，能够适配绝大多数桌面级3D打印机的成型平台尺寸；若采用激光切割加工，所有零件可紧凑排布在300mm×300mm的标准板材幅面内，板材利用率可达82%以上，能够有效降低加工过程中的材料损耗。机身中部预留了15mm×20mm的设备安装舱，可根据使用需求放置微型配重块、LED灯组或者微型动力控制板，不需要额外对机身结构做破坏性修改。

　　针对不同使用场景的细节优化上，作为静态拼装玩具时，所有零件的边缘做了R0.5mm的圆角处理，避免组装过程中尖锐边角划伤使用者，拼接位置设计了防呆卡扣，组装时不需要对照复杂图纸即可快速识别零件的对应安装位置；作为科创教学用具时，整套结构的拆分逻辑清晰展示了涵道飞行器的基本布局、桁架式机身的受力特点，能够帮助学习者快速理解轻型飞行器的结构设计逻辑；若作为微型航模的改装基础，旋翼安装座预留了标准8mm空心杯电机的安装孔位，机身重心位置预设了电池安装位，能够减少改装过程中的二次设计工作量。
