自行车前叉带前轮组结构设计

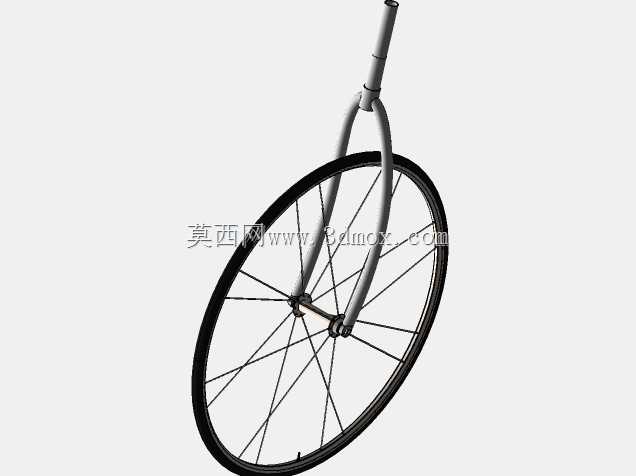

这套结构覆盖自行车前部转向与承载的核心功能区间，日常通勤、休闲骑行、入门运动车型的前部承载需求都能适配，实际装车后承担前轮定位、转向传导、路面冲击缓冲的核心作用，是骑行过程中直接决定操控手感与行驶稳定性的关键部件组。设计阶段优先考虑了安装适配的通用性，上竖管的直径、长度按照常规自行车头管的装配尺寸做了匹配，竖管外壁预留了碗组安装的配合公差区间，不需要额外修配就能适配多数标准规格的车头碗组，装配时可以直接压入头管完成转向机构的基础连接。叉腿部分采用对称弧形过渡结构，从竖管下端向两侧自然延展至前轮轴安装位，弧形轮廓一方面能避让前轮转向时的胎面剐蹭，另一方面可以在经过颠簸路面时通过自身微形变吸收部分路面冲击，降低骑行过程中传递到车把的震动幅度。前轮组采用等径辐条交叉排布的结构，辐条从花鼓法兰盘处延伸至轮圈内侧的安装孔位，交叉排布的方式可以兼顾轮组的径向承载能力与侧向抗扭刚度，骑行过程中无论是垂直方向的载人载物载荷，还是转向时的侧向受力，都能通过辐条的张力均匀分散到整个轮圈上，避免局部应力集中导致的轮圈变形。花鼓部分的轴孔尺寸匹配常规快拆与实心轴的安装规格，叉脚位置的开口槽做了导向倒角设计，安装前轮时可以直接将轮轴顺着倒角滑入定位槽，不需要反复对位调整，日常维护拆装时能节省不少对位时间。轮圈的宽度适配常规城市胎、入门山地胎的安装尺寸，胎边卡槽的深度符合通用轮胎的装配标准，充气后胎边可以完全卡入卡槽，避免骑行过程中出现轮胎脱圈的风险。整个结构的安装边界做了充分的干涉校验，当车把转动到最大转向角度时，叉腿、辐条都不会与车架头管、前挡泥板安装位发生剐蹭，预留的间隙也能兼容常规规格的挡泥板、碟刹夹器的加装需求，不需要额外打磨部件就能完成周边配件的装配。实际使用过程中，前叉的受力路径从车把传递到竖管，再通过两侧叉腿分散到前轮轴，最终通过轮组传递到地面，整个传力路径没有应力突变的直角结构，所有衔接位置都做了圆弧过渡，长期使用过程中不容易出现应力疲劳开裂的问题。轮组的辐条张力分布按照实际骑行的载荷分布做了匹配，驱动侧与非驱动侧的张力差控制在合理区间，轮圈的径向跳动、端面跳动量都控制在常规骑行的允许范围内，不需要额外做大幅度的调圈操作就能满足日常骑行的精度要求。
