压缩机叶轮叶片组合结构三维建模设计

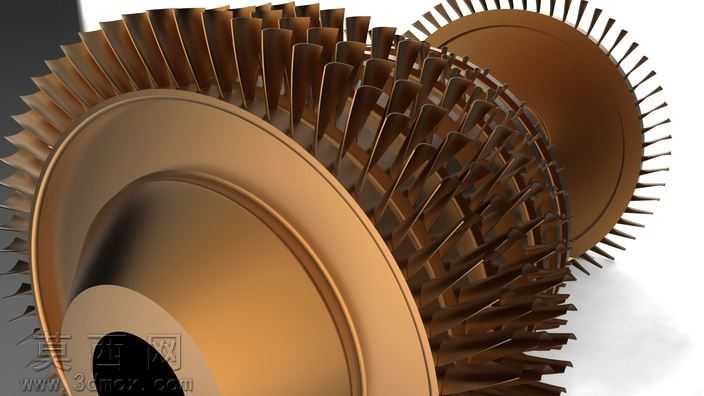

本作品为压缩机核心做功部件的三维建模设计，建模阶段围绕叶轮与叶片的装配匹配逻辑展开，首先基于气动性能参数确定叶轮轮盘的基准曲面，通过旋转特征生成轮盘的基体结构，精准控制轮盘的锥度、轮毂直径与轮缘厚度参数，保证基体结构的强度冗余与气动流道的顺滑过渡。叶片建模采用曲面放样结合阵列驱动的方式完成，先提取叶片的翼型截面线，按照不同半径位置的安装角、弦长参数依次排布截面轮廓，通过引导线约束生成单支叶片的实体结构，叶片的前缘后掠角、叶型厚度分布均经过参数化调整，避免气流在叶道内产生分离损失。完成单支叶片建模后，以叶轮的中心轴线为阵列基准，按照设计的叶片数量做圆周阵列，阵列过程中严格控制每支叶片的角度公差，保证相邻叶片间的流道宽度均匀一致，同时对叶片与轮盘的结合位置做圆角过渡处理，消除应力集中隐患，提升部件的抗疲劳性能。材质渲染阶段采用金属铜质感的材质参数，调整材质的反射率、粗糙度与金属度数值，还原高温合金部件的真实金属光泽，同时通过布光设置突出叶片的曲面弧度与叶轮的层次结构，清晰展现叶道的空间走向与部件的整体装配关系。设计过程中重点考量了部件的做功效率与结构可靠性，一方面通过优化叶型曲面保证气流在压缩过程中的流动顺畅性，降低流动损失提升压缩效率，另一方面通过轮盘与叶片的一体化结构设计减少装配间隙，避免工作过程中出现振动松动问题，整体模型的结构细节完整，曲面过渡顺滑，可用于压缩机的结构展示、性能仿真参考以及加工工艺的前期验证。
