城市短途代步折叠电动滑板车结构设计

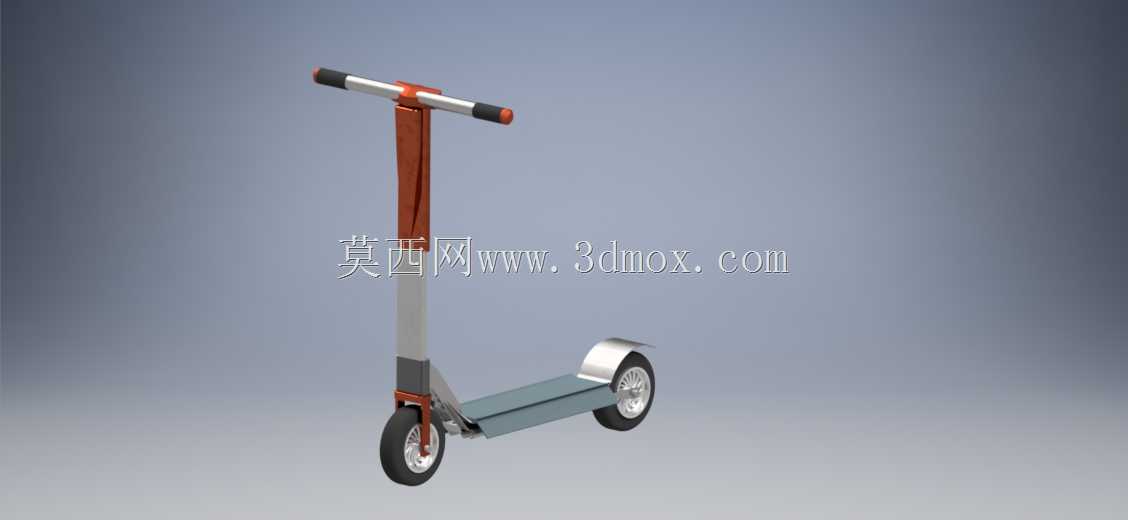

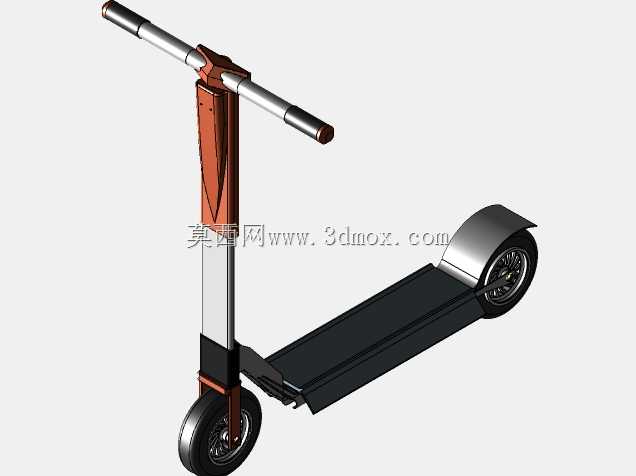

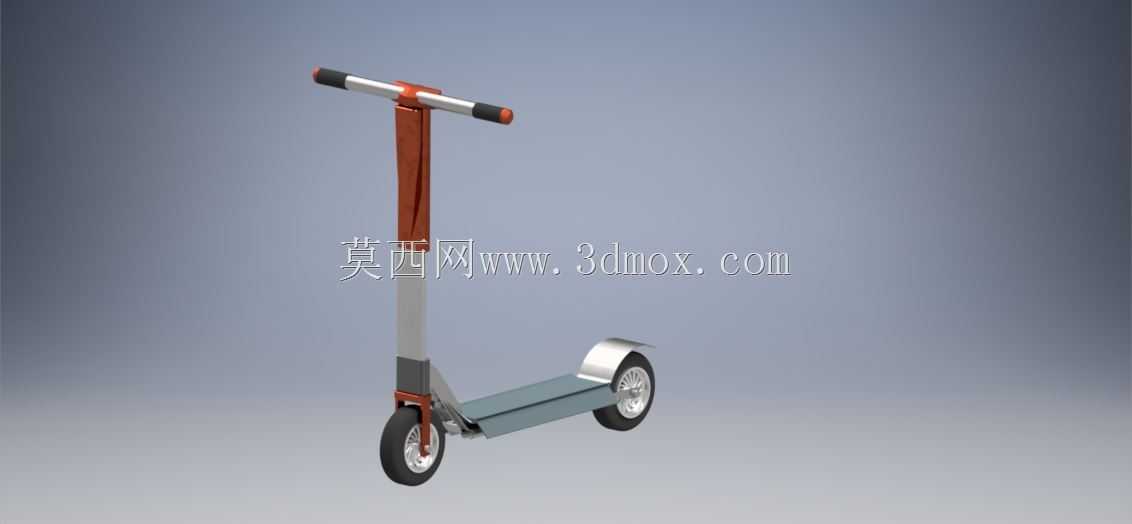

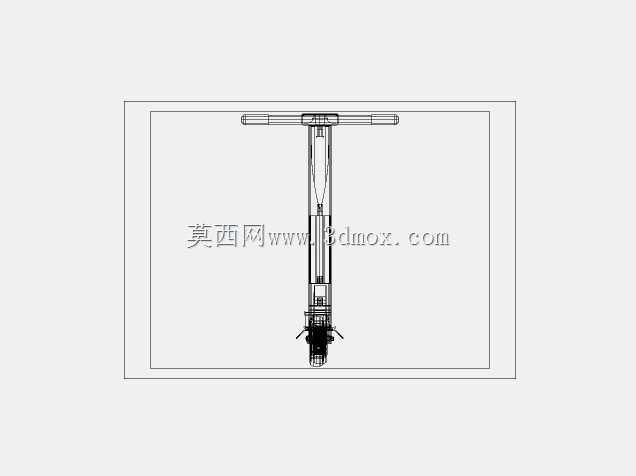

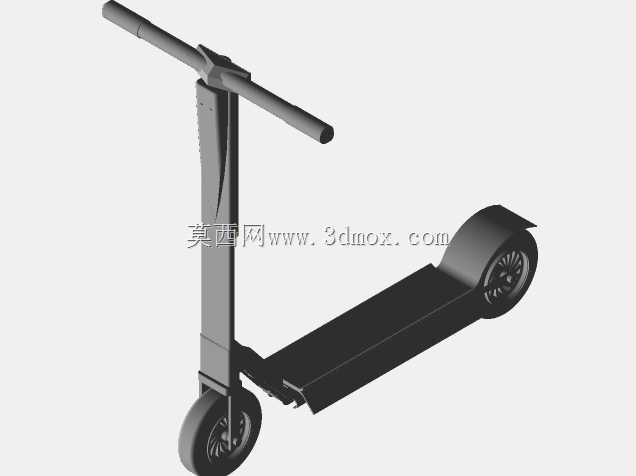

这款两轮代步工具的三维结构设计，核心瞄准城市最后三公里通勤、园区短途接驳、商圈日常巡场这类高频短途出行场景，区别于传统人力自行车，它的整体结构更紧凑，占用空间更小，能够适配电梯轿厢、工位下方、汽车后备箱这类狭小存放空间，解决短距离出行中停车难、携带不便的痛点。从功能特性来看，整车采用站立式骑行结构，转向把与立杆采用快拆锁紧结构，不需要额外工具就能完成立杆的折叠与展开，折叠后整体厚度控制在15厘米以内，可直接推行或者手提携带，适配公共交通换乘的携带需求。踏板区域采用一体化冲压承载结构，表面预留防滑纹理安装位，额定承载重量覆盖成年使用者的常规体重范围，踏板内部预留电池仓安装空间，走线全部隐藏在立杆内部，避免外露线路在日常使用中被剐蹭损坏。前后轮采用小直径高弹实心轮胎配置，后轮集成鼓式制动结构，制动拉线沿立杆内侧排布，转向把两端设置橡胶握把与刹把，握把管径采用通用代步车标准尺寸，可兼容市面通用的把套、车灯、手机支架等拓展配件。设计过程中优先考虑了使用场景的边界限制，整车展开后的总高度适配150厘米到185厘米身高的使用者，转向角度限制在左右各45度，避免大角度转向时出现前轮蹭踏板的干涉问题，轴距控制在合理范围，既保证直行时的稳定性，又能让转弯半径控制在1.5米以内，适配狭窄人行道的转向需求。立杆与踏板的连接转轴采用耐磨衬套结构，反复折叠的磨损量控制在工程允许范围内，连接位置设置双重锁止结构，展开后自动卡紧锁止，避免骑行过程中出现立杆折叠的安全隐患。后轮上方集成弧形挡泥板结构，挡泥板与后轮的间隙控制在1厘米左右，既能够阻挡雨天骑行时的泥水甩溅，又不会因为间隙过小出现卡滞杂物的问题。整车的外露结构件全部做圆角处理，没有尖锐凸起，避免使用者在搬运或者骑行过程中被磕碰划伤。从安装边界来看，所有连接紧固件都采用标准件，前后轮的轮轴尺寸兼容通用滑板车轮组配件，后期维护更换配件不需要定制非标件，电池仓的尺寸适配常规18650电池组的安装规格，控制器安装位预留了足够的散热空间，长时间大负载骑行也不会出现控制器过热的问题。转向把的高度不可调节，是在综合了多数使用者身高适配性、结构强度、折叠后尺寸三个维度的需求后确定的，减少调节结构带来的松动隐患，同时进一步压缩折叠后的整体长度，让整车折叠后可以轻松放入常规家用轿车的后备箱，也能带入地铁、公交等公共交通场景，不会因为尺寸过大影响其他乘客。
