山地车15x110规格MAXLE隐形桶轴结构

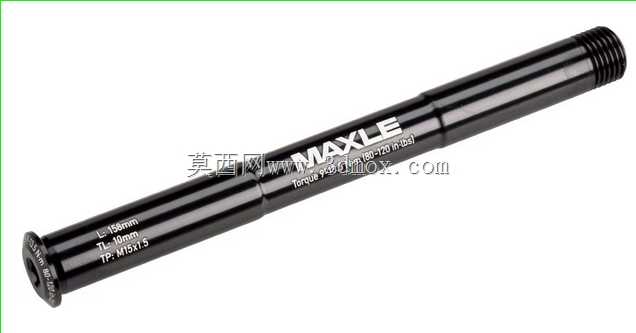

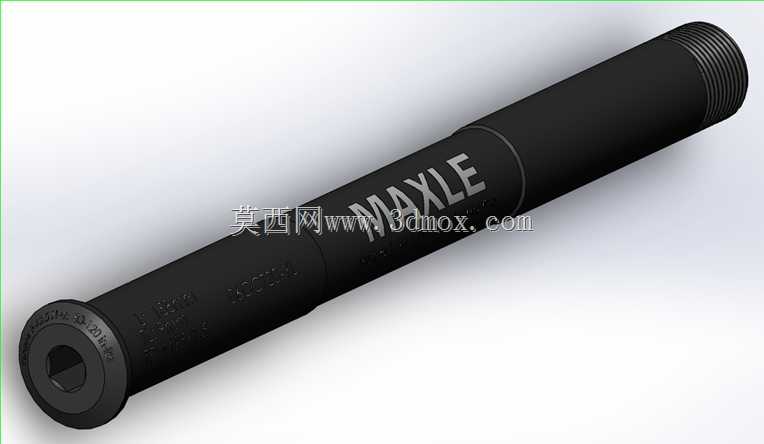

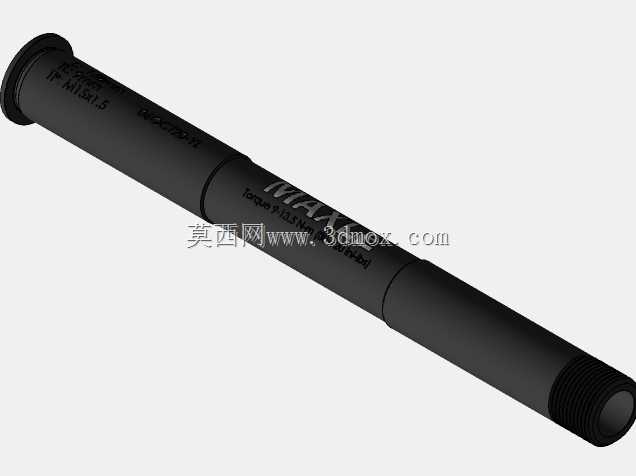

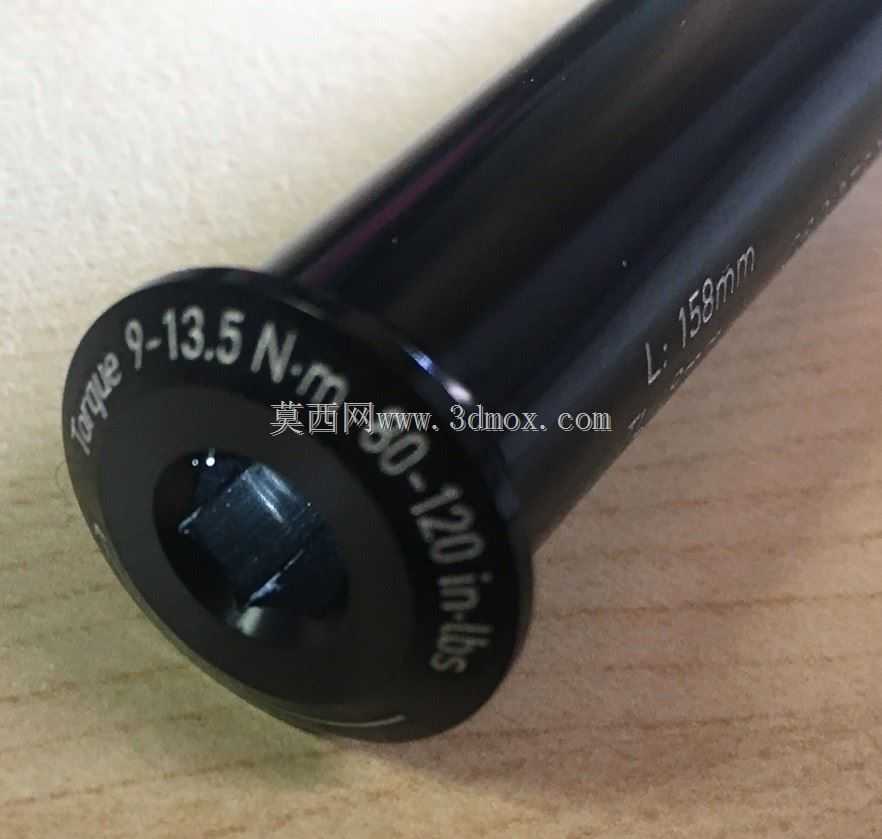

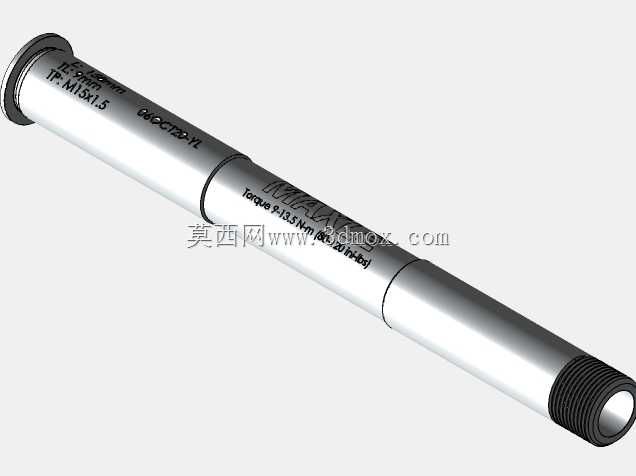

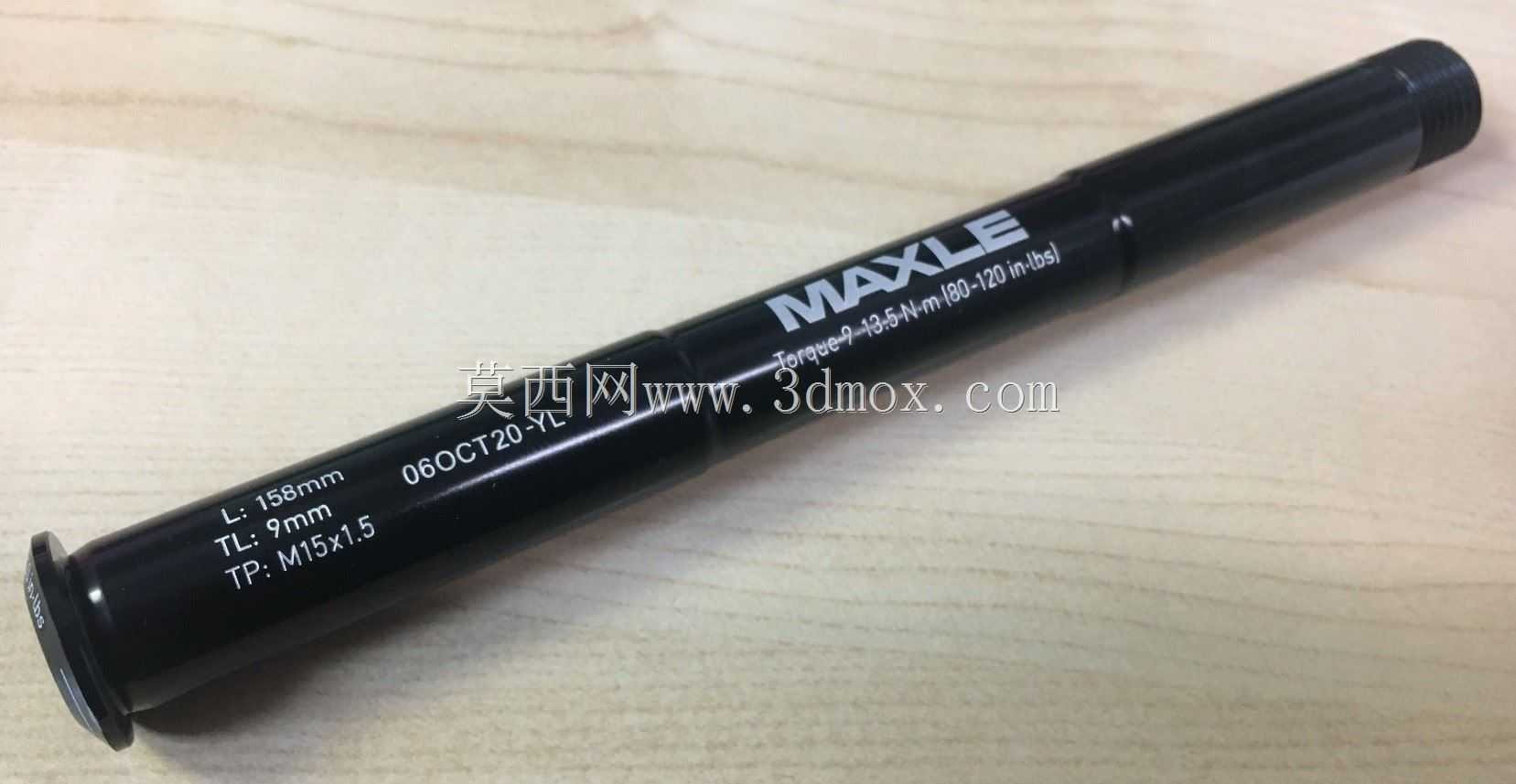

这款桶轴是山地车轮组与前叉连接的核心锁紧部件，主要适配15mm轴径规格的110mm开档Boost规格前叉，多用于越野、林道、enduro类山地车的前轮锁紧场景，相比传统快拆结构能提供更高的连接刚性，减少轮组在前叉叉脚位置的框量，在大冲击越野工况下能避免轮组偏移脱出，提升骑行过程中的轮组定位精度。从结构设计来看，这款桶轴采用隐形锁紧结构，轴身主体为黑色阳极氧化铝材质，兼顾轻量化与抗腐蚀性能，轴端采用6mm内六角驱动结构，不需要专用手柄即可完成拆装，日常户外维护时仅用标准内六角扳手就能操作，降低了户外故障处理的工具门槛。轴身总长158mm，其中有效螺纹段长度9mm，螺纹规格为M15x1.50，安装时螺纹段完全旋入前叉叉脚的锁紧螺孔内，轴身光杆段穿过前轮花鼓的轴孔，两端与叉脚安装面贴合后，施加9-13.5牛米的锁紧扭矩即可达到额定锁紧力，对应英制扭矩区间为80-120英寸磅，安装时需要注意扭矩不能超过额定上限，避免螺纹滑牙或者铝制轴身变形。轴身表面做了滚印标识处理，清晰标注品牌与规格参数，方便选型时快速识别适配性，轴身的外径公差控制在h7级别，与花鼓内孔的配合间隙控制在0.02mm以内，既保证轮组转动时轴身不会跟转，也能避免过盈配合导致的拆装困难。在实际骑行场景中，这款桶轴的刚性表现足以应对岩石路段的冲击、飞落差的落地载荷，阳极氧化表层能抵御泥水、汗液的腐蚀，长期户外使用也不会出现锈蚀卡滞的问题。设计时还考虑了轮组拆装的便利性，轴身与叉脚的配合段做了微小的导入倒角，对准安装孔后可以轻松推入，不需要敲击就能完成装配，轴端的内六角孔做了加深处理，扳手插入深度足够，锁紧时不会出现扳手滑脱拧坏孔位的问题。对于结构设计从业者来说，这款桶轴的尺寸链设计很有参考价值，从轴肩定位尺寸到螺纹旋合长度的匹配，都兼顾了锁紧可靠性与拆装便捷性，表面处理工艺的选择也平衡了重量、强度与耐候性的需求，适合作为自行车零部件设计的参考案例，也能为同类轴类锁紧零件的结构设计提供尺寸与工艺层面的参考。
