工业重载定向支架滚轮结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:610957
  • 工业重载定向支架滚轮结构设计
  • 工业重载定向支架滚轮结构设计
  • 工业重载定向支架滚轮结构设计
  • 工业重载定向支架滚轮结构设计
  • 工业重载定向支架滚轮结构设计

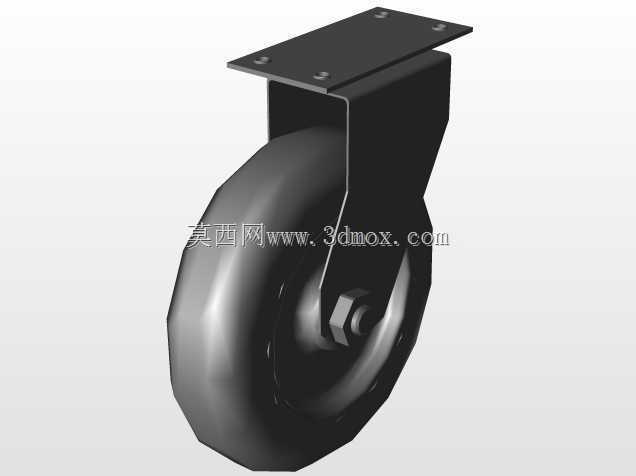

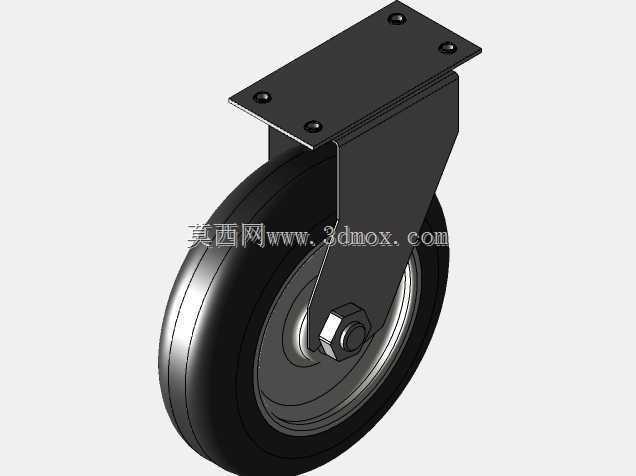

  在各类工业移动设备、仓储货架、工装周转车、仪器仪表移动台架的结构设计中,行走支撑部件的选型与结构合理性,直接决定了整套设备的移动顺畅度、负载稳定性与长期使用寿命,这款定向支架滚轮正是针对中载工业移动场景开发的支撑行走部件。从实际应用场景来看,这类定向滚轮常被布置在设备底部的固定侧,与同规格万向轮搭配使用,既可以保证设备直线推行时的轨迹稳定性,避免推行过程中出现方向偏移、蛇形摆动的问题,也能通过定向结构的刚性优势,承担更大的垂直负载,减少转向结构带来的负载冗余损耗,常见于车间周转料架、固定式仪器移动底座、重型工具箱、生产线旁工位器具的底部支撑,部分低速移动的小型工业设备也会采用全定向轮布置,配合顶升移位装置完成工位间的短距离转运。

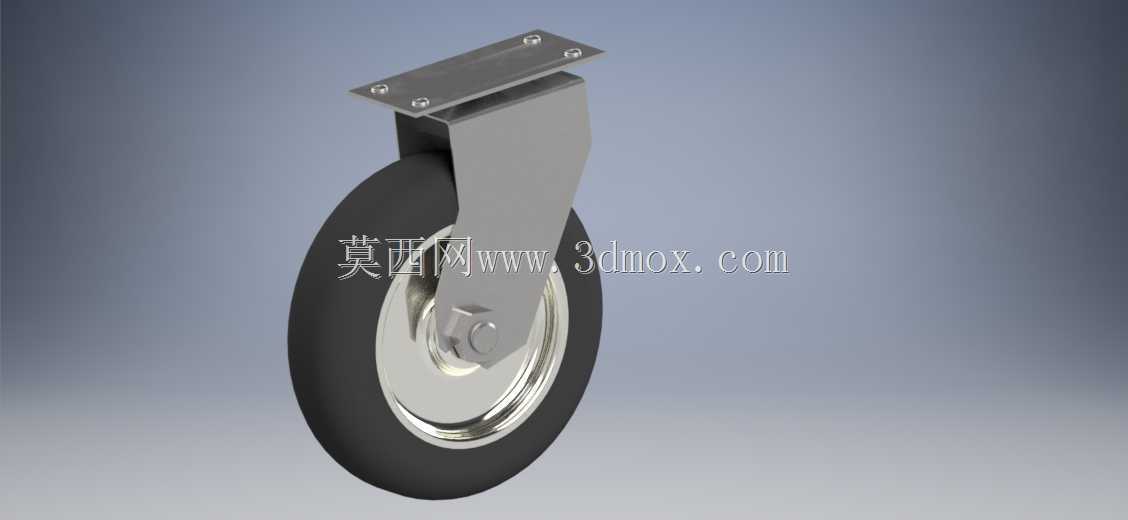

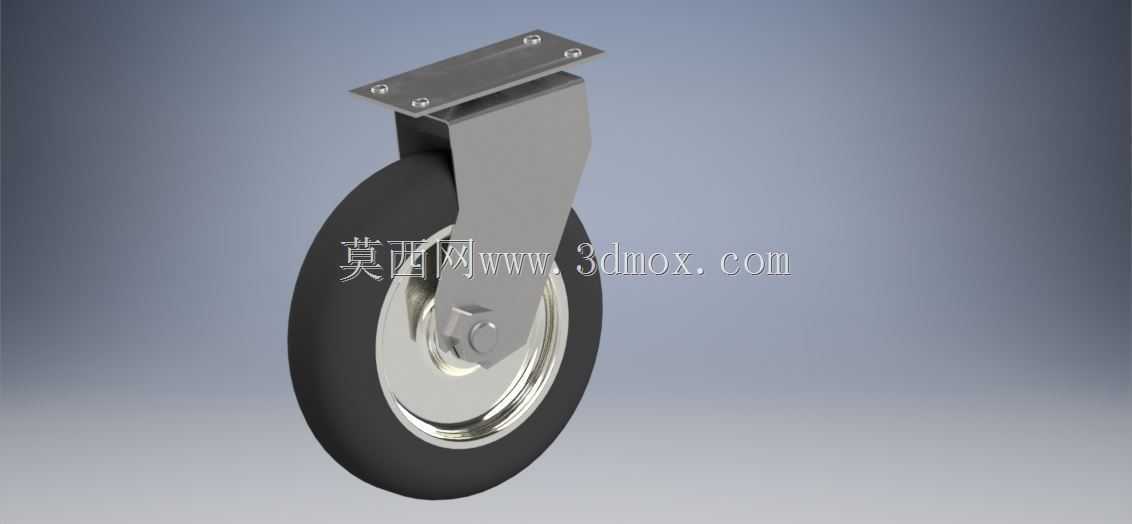

  从功能特性来看,这款滚轮采用橡胶轮面配合金属轮毂的复合结构,轮面的橡胶材质具备一定的弹性变形量,在车间环氧地坪、水泥地坪、普通瓷砖地面行走时,可以有效吸收地面微小凸起带来的振动,避免设备上搭载的精密仪器、易碎工件因振动出现精度偏移或磕碰损伤,同时橡胶材质的摩擦系数适中,既不会因为轮面过滑导致推行时打滑,也不会因为摩擦阻力过大增加推行负担;金属轮毂则承担了轮体的径向负载,将轮面传递的压力均匀分散到中心转轴位置,避免长期负载下轮体出现形变、开裂的问题。上方的安装支架采用厚钢板冲压折弯成型,支架的弯折处做了圆弧过渡处理,避免应力集中导致支架在冲击负载下出现断裂,支架与轮体连接的位置采用螺栓加防松螺母的铰接结构,螺母与支架之间预留了合适的转动间隙,既保证轮体可以顺畅绕转轴转动,不会出现卡滞、抱死的问题,也通过防松结构避免长期颠簸震动下螺母松脱,引发轮体脱落的安全隐患。顶部的安装板为矩形平板结构,板上预制了四个对称布置的安装孔,适配市面上绝大多数标准设备底部的安装螺孔位置,不需要额外打孔修改,就可以直接通过螺栓完成固定安装,大幅降低现场安装的工作量。

  从设计思路层面,这款滚轮的结构完全围绕工业场景的实际使用需求展开,没有多余的装饰性结构,所有结构特征都服务于负载能力、耐用性与安装便利性的核心需求。支架的钢板厚度经过负载校核,在额定负载下,支架的最大形变量控制在0.2mm以内,不会因为长期负载出现支架弯折、安装板翘曲的问题;轮体的宽度与直径匹配中载场景的通行需求,直径设计兼顾了越障能力与安装高度,既可以轻松越过地面5mm以内的接缝、小颗粒杂物,不会因为轮径过小被杂物卡停,也不会因为轮径过大导致设备整体安装高度过高,提升设备的重心,影响放置稳定性。轮面的橡胶硬度控制在邵氏70度左右,这个硬度区间既保证了轮面的耐磨性,长期使用下的磨损量控制在合理范围,也保留了足够的缓冲能力,不会因为硬度过高导致减震效果失效,在推行过程中产生过大的噪音与振动。

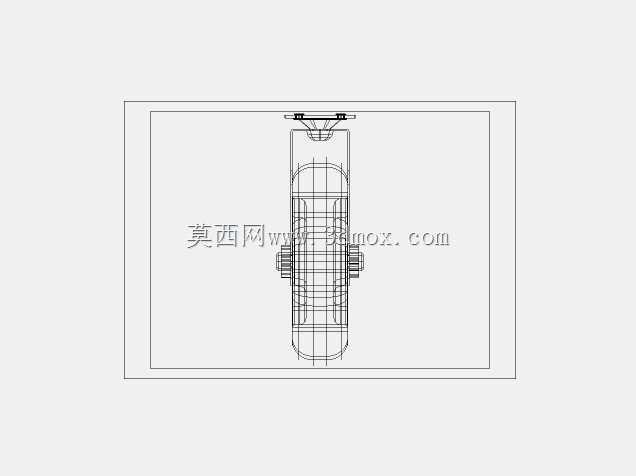

  从安装边界与尺寸适配来看,顶部安装板的孔位间距遵循通用工业脚轮的安装标准,安装板的整体尺寸覆盖了常见的设备底部安装区域,安装时只需要保证设备底部的安装面平面度公差在1mm以内,就可以保证支架与安装面完全贴合,避免出现局部受力导致的支架变形;滚轮的整体安装高度,也就是安装板顶面到轮体最底部的垂直距离,匹配同负载等级万向轮的安装高度,搭配使用时不会出现设备倾斜、个别轮体悬空不受力的问题,保证四个支撑点均匀承担设备重量。轮体转动的轴向间隙控制在0.1mm以内,既不会因为间隙过小导致转动卡滞,也不会因为间隙过大导致轮体摆动,推行时出现晃动。在实际选型使用时,需要根据设备的总重量,预留1.5倍以上的安全系数,单轮的额定负载乘以轮体数量,需要大于设备总重量加上搭载工件的最大重量,避免过载使用导致轮体或支架损坏;同时在安装时需要保证所有滚轮的安装方向一致,定向轮的滚动方向与设备的预期直线移动方向平行,避免出现方向偏斜导致推行阻力增大、轮体异常磨损的问题。日常维护时,只需要定期清理缠绕在轮轴位置的线头、铁屑等杂物,检查转轴螺母的紧固状态,不需要额外加注润滑脂,就可以保证长期稳定使用,适配绝大多数工业生产场景的移动支撑需求。
