4寸定向固定支架工业脚轮结构设计

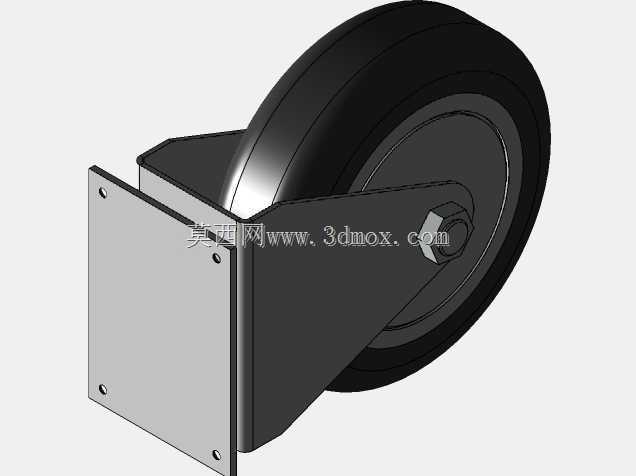

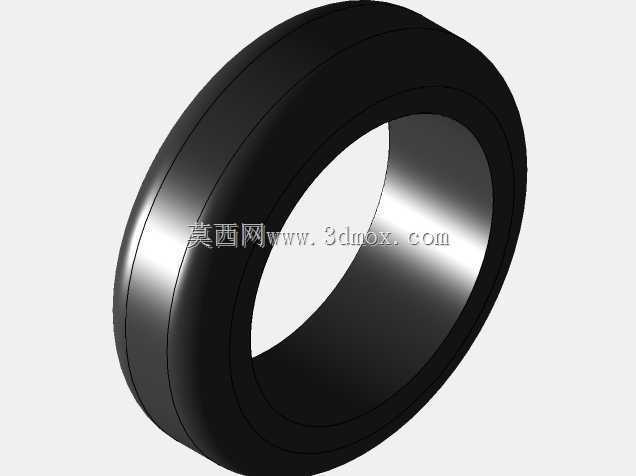

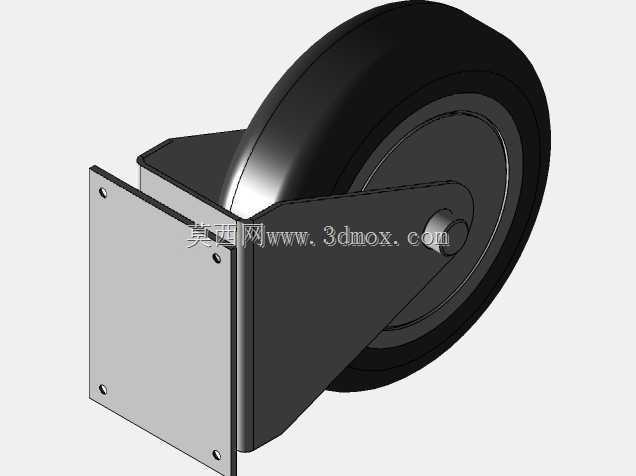

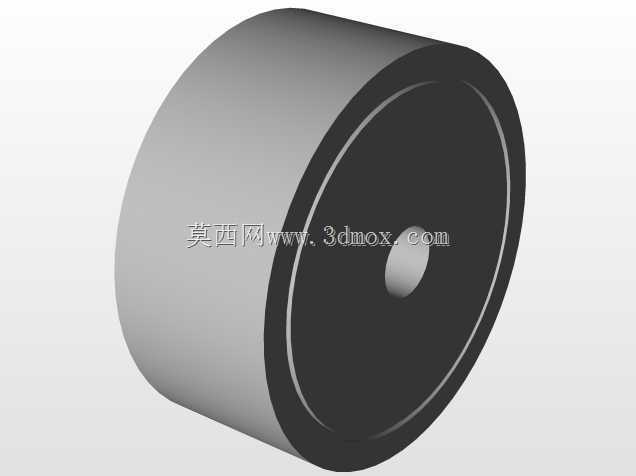

　　在工业车间物流周转、中小型设备移动支撑、仓储货架移位、工装台架转运等场景中，脚轮是直接决定设备移动顺畅度与承载可靠性的核心接触部件，这款4寸规格的定向脚轮，针对固定方向直线移动的使用需求做了针对性结构优化，区别于万向脚轮的转向结构，定向款在长距离直线推移场景下不会出现方向跑偏、轮体摆振的问题，适配生产线旁固定路径的物料周转车、重型工具箱、固定式工装架的移动支撑需求。从结构设计逻辑来看，这款脚轮采用分体式装配架构，轮体部分选用高弹性耐磨橡胶材质作为外圈接触层，橡胶层内部嵌套刚性金属轮芯，既保证轮面与地面接触时具备足够的缓冲性能，能抵消车间环氧地坪、水泥地面微小凸起带来的振动冲击，避免推移过程中设备上的精密工件、

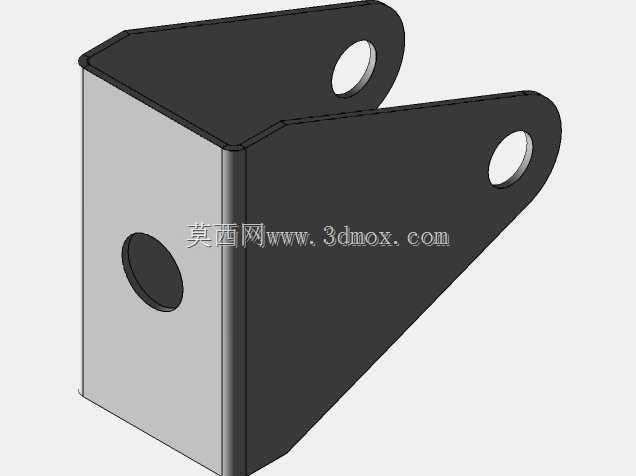

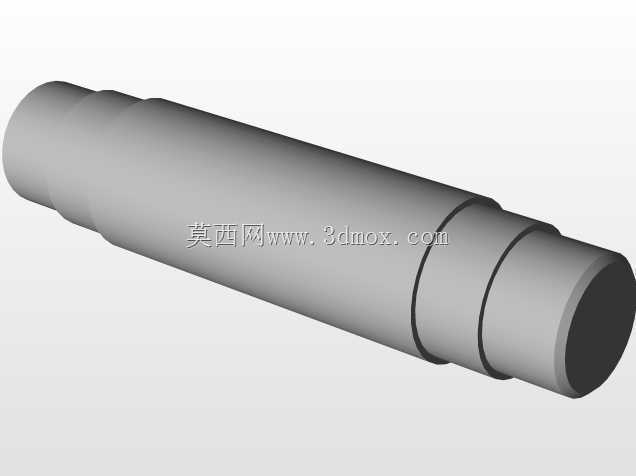

　　工装夹具因颠簸出现位移磕碰，又能通过金属轮芯保证整体径向承载强度，避免长期重载下轮体出现形变失圆。支架部分采用厚钢板冲压折弯成型的一体式焊接结构，安装面为平直矩形钢板，上面预留四个对称分布的安装固定孔，安装时可通过螺栓直接与设备底部的安装梁锁紧固定，四个孔位的间距经过标准化匹配，适配市面上多数通用工业设备、周转车的底部安装孔位尺寸，不需要额外做安装面的二次打孔加工，能大幅降低现场装配的工作量。支架的轮体支撑臂采用双侧对称折弯结构，轮轴穿过支撑臂与轮芯中心的轴承位，轴端做防松限位处理，避免长期推移震动下轮轴出现窜动脱落。轮体与支架之间预留足够的转动间隙，不会因为支架焊接形变、装配公差导致轮体转动卡滞，即使在地面存在少量铁屑、

　　灰尘的车间环境中，也能保证轮体转动顺滑。从安装边界尺寸来看，这款4寸脚轮的轮体直径为100mm左右，轮面宽度适配常规工业脚轮的安装槽尺寸，支架安装面到轮体最底端的总高度经过精准核算，安装后设备底部离地面的高度处于合理区间，既不会因为离地间隙过小导致推移时设备底部磕碰地面凸起，也不会因为离地过高导致设备整体重心上移，影响停放与推移时的稳定性。定向支架的延伸方向与轮体滚动方向完全平行，安装时只要保证四个同规格脚轮的安装方向一致，就能保证设备推移时沿直线行进，不会出现走偏、别劲的问题。在实际选型应用中，这类定向脚轮通常会与同规格的万向脚轮搭配使用，一般在设备的固定端安装两个定向轮，操作端安装两个带刹车的万向轮，

　　既可以保证直线推移时的方向稳定性，也能在需要转向、停放时通过万向轮调整方向、通过刹车结构锁定位置。轮面的橡胶材质硬度经过调校，既不会因为硬度过高导致推移时噪音过大、抓地力不足打滑，也不会因为硬度过低导致轮体滚动阻力过大、长期受压后出现永久形变。支架的钢板厚度经过承载校核，在额定负载范围内不会出现支架折弯变形、焊接处开裂的问题，表面做防锈喷涂处理，能适应车间内少量油污、潮湿的使用环境，不会因为短期接触水汽、切削液就出现锈蚀掉漆的问题。轮芯内部的转动部位采用耐磨衬套结构，不需要频繁加注润滑脂就能保证长期转动顺畅，减少日常维护的工作量。在三维建模过程中，这款脚轮的所有装配尺寸都按照实际工业生产的公差要求做了匹配，安装孔位的位置度、轮轴与安装面的平行度、轮体的径向圆跳动都做了约束，建模时还原了支架折弯的圆角、焊接处的工艺结构、轮面的细微防滑纹理，能直接用于设备整体装配的干涉检查、运动仿真，不需要设计人员再对脚轮模型做二次结构修正，可直接导入各类设备的总装配体中，用于完成移动支撑部分的结构设计，帮助设计人员快速核对设备底部的安装空间、推移时的离地间隙、轮体转动时与设备底部结构的间隙是否足够，避免实际加工装配时出现轮体与设备结构磕碰、安装孔位不对中的问题。
