三叶指尖陀螺式手持微调操作件结构

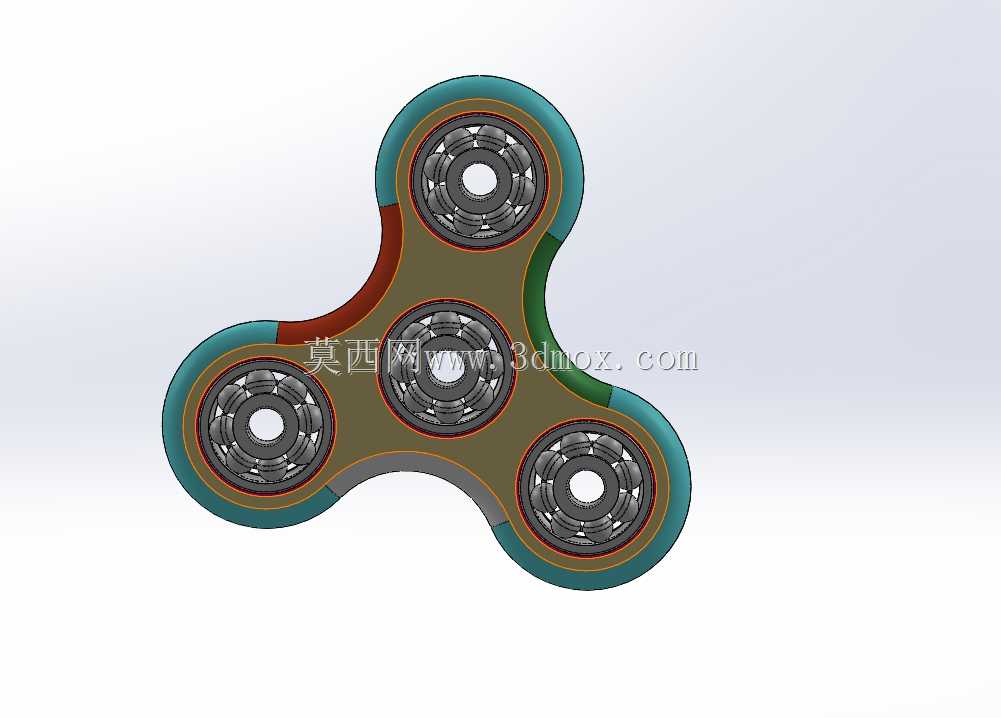

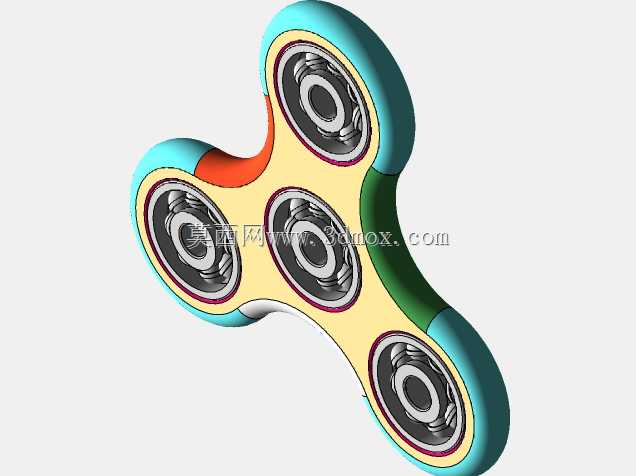

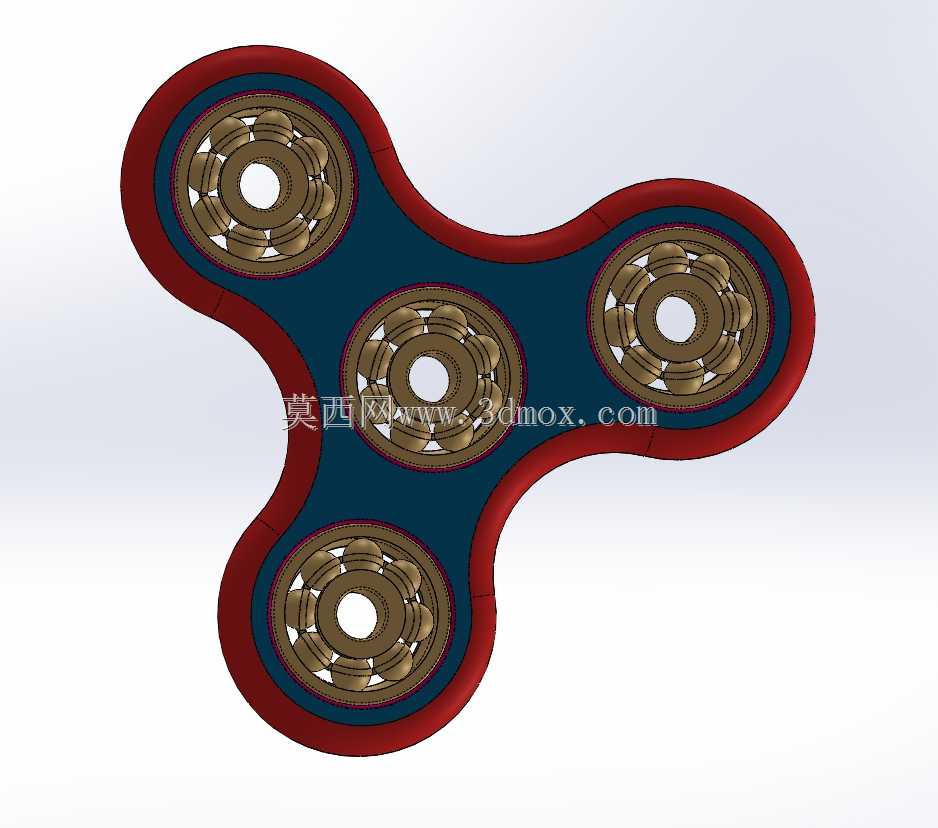

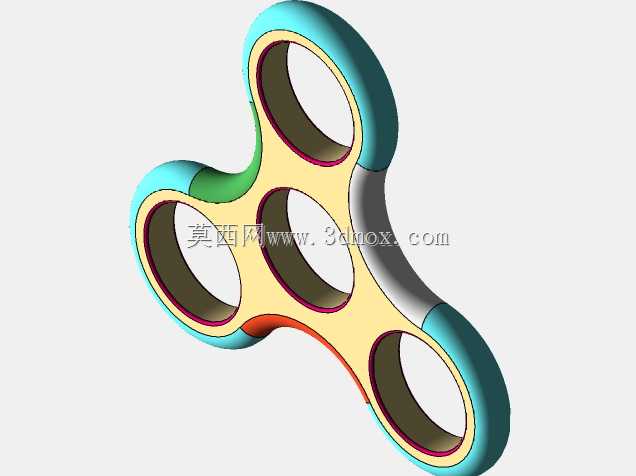

这类三叶式手持微调操作件最初的设计出发点，是兼顾手动微调操作的握持稳定性与零散工位的短时减压需求，在精密装配、实验室试样调整这类需要长时间保持手部精细动作的场景中，操作人员可以借助该结构的转动特性，在操作间隙活动指关节，缓解长时间保持固定捏持姿势带来的手部僵硬，同时其对称的三叶结构也能在需要小幅转动微调的工位上，作为临时的旋钮施力件使用，相比常规的直柄旋钮，三叶结构的施力点分布更均匀，手指捏持时不需要刻意对准施力位置，转动过程的力反馈更平顺。从结构设计逻辑来看，整体采用中心对称的三叶布局，中心位置预留标准轴承安装位，三个叶瓣末端同样嵌入同规格的轴承组件，这种嵌套轴承的设计一方面是利用轴承的低摩擦特性，让整体转动时的阻尼更均匀，转动惯量分布更合理，转动过程不会出现偏心晃动，另一方面末端的轴承外圈可以直接作为手指的接触支撑面，光滑的金属接触面不会在长时间接触时磨损指腹，也避免了塑料接触面长期摩擦产生的毛刺问题。设计时首先确定的是中心安装孔的尺寸边界，中心轴承位采用标准深沟球轴承的配合公差，内圈与中心固定轴采用过渡配合，保证固定轴不随外圈转动，三个叶瓣的外轮廓做了圆弧过渡处理，所有棱边都做了R0.8的倒圆角，避免转动过程中棱边剐蹭手指，整体外轮廓的最大回转直径控制在75mm，这个尺寸刚好适配成年人拇指与食指捏持的跨度，单手握持时不会因为尺寸过大出现脱手的情况，厚度方向控制在12mm，叶瓣位置的壁厚均匀设置为2.5mm，既保证了整体结构的强度，不会在意外跌落时出现叶瓣断裂，也控制了整体重量，长时间捏持不会产生手部负重感。在安装边界的考量上，中心固定轴的伸出长度控制在3mm，轴端做平位处理，既可以直接作为独立的手持件使用，也可以通过轴端的平位固定在小型设备的操作面板上，作为微调旋钮使用，固定时不需要额外的锁紧结构，依靠轴与安装孔的过渡配合就能满足日常转动的受力需求，三个末端轴承的安装位与中心轴承位保持120度的均匀夹角，每个轴承的外圈突出叶瓣表面0.5mm，转动时三个外圈同时接触手指接触面，受力点均匀分布，不会出现单侧受力过大导致的转动卡滞。实际使用中，这种结构的转动阻尼可以通过更换不同预紧力的轴承进行调整，适配不同使用场景的需求，作为减压使用时可以选用低阻尼轴承，获得更长的空转时间，作为微调旋钮使用时可以选用带轻度预紧的轴承，避免转动过滑导致微调量失控，叶瓣表面的不同色层区域是做的表面处理分区，既可以作为转动时的视觉标识，也能在微调操作时通过色区的位置判断转动的角度，不需要额外增加刻度标识就能实现小角度的微调对位。
