现代汽车品牌标识立体结构设计

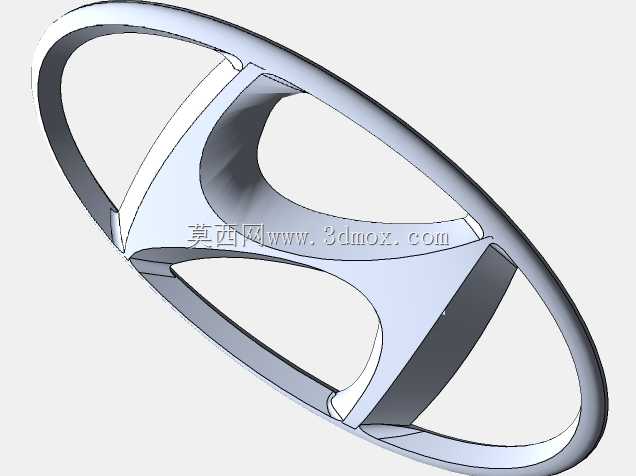

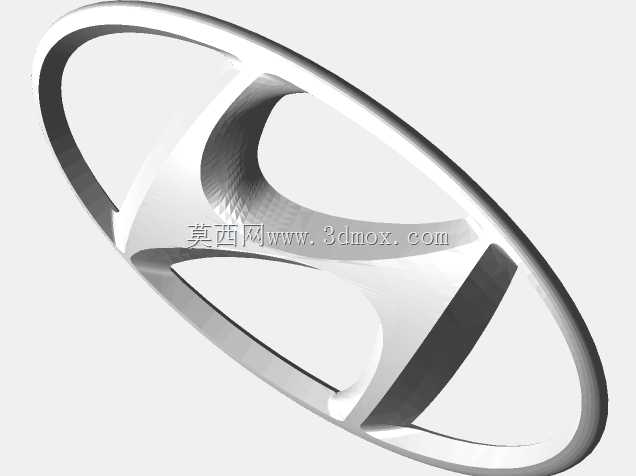

该立体标识结构主要应用于乘用车辆的前脸格栅、尾门、轮毂盖、方向盘中央等外饰与内饰品牌展示位置，是车辆品牌视觉识别系统的核心实体部件。从结构设计逻辑来看，整体采用类椭圆外轮廓作为基础边界，外轮廓做了等宽的圆滑过渡处理，边缘设置了微小的倒角结构，既避免安装后边缘锐边带来的磕碰风险，也能在不同光照角度下形成均匀的高光轮廓带，提升视觉辨识度。内部的斜向H形造型并非平面凸起，而是做了连续的曲面顺滑过渡，与外椭圆环的衔接位置采用G2连续的曲面拼接，不存在生硬的折角，既保证了注塑或者冲压成型时的材料流动性，也能减少后续表面处理（比如镀铬、喷涂）时的积漆、流挂缺陷。

在安装边界的设计考量上，该标识背部预留了平整的安装基准面，可适配3M胶粘贴、卡扣卡接两种主流的车标安装方式，安装面的轮廓比正面视觉轮廓内缩2mm，避免安装后胶体或者卡扣结构从正面可视区域露出，影响外观完整性。外轮廓的长轴与短轴比例经过反复调校，适配不同安装位置的尺寸需求：前脸格栅位置使用的大尺寸版本长轴尺寸通常在120-150mm区间，尾门版本长轴在80-100mm区间，方向盘与轮毂盖版本长轴则控制在40-60mm区间，不同尺寸版本的曲面曲率保持一致，不会因为缩放出现造型变形。

从实际使用场景的功能特性来看，该立体标识的曲面凸起高度控制在8-12mm区间，既保证足够的立体视觉效果，也不会因为凸起过高在车辆行驶过程中增加额外风阻，同时能避免洗车、日常擦拭时被抹布勾挂导致脱落。标识表面的曲面弧度经过光影校验，在自然光、车库灯光、夜间路灯等不同光照环境下，都能形成连贯的反光带，清晰呈现品牌标识的造型特征，不会因为局部曲面过平或者过陡出现反光杂乱、造型识别模糊的问题。在结构强度设计上，内部H形结构与外椭圆环采用等壁厚设计，壁厚控制在2.5-3mm区间，若采用ABS注塑工艺可保证足够的抗冲击性能，遇到小的飞石撞击不会出现开裂；若采用锌合金压铸工艺做镀铬处理，该壁厚也能保证压铸时的材料填充完整，避免出现冷隔、缺料等成型缺陷。
