方程式赛车钢管式完整底盘三维模型

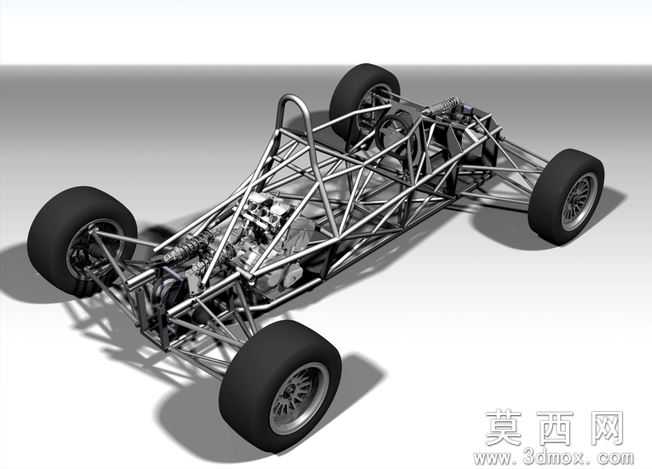

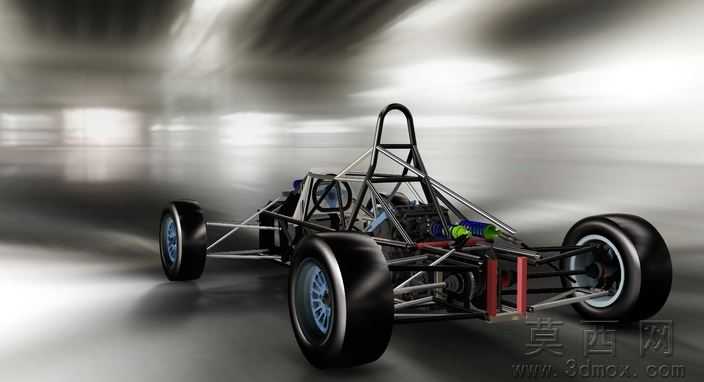

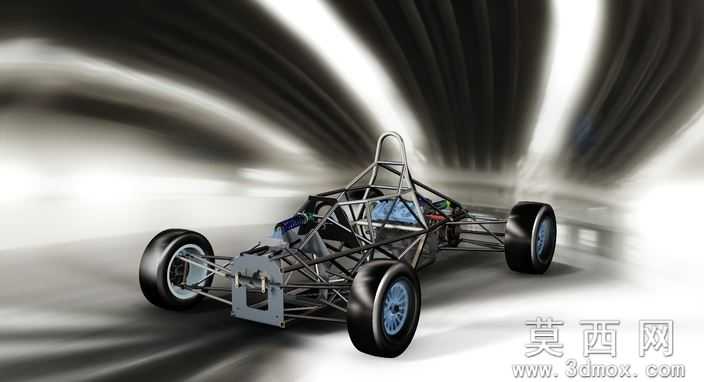

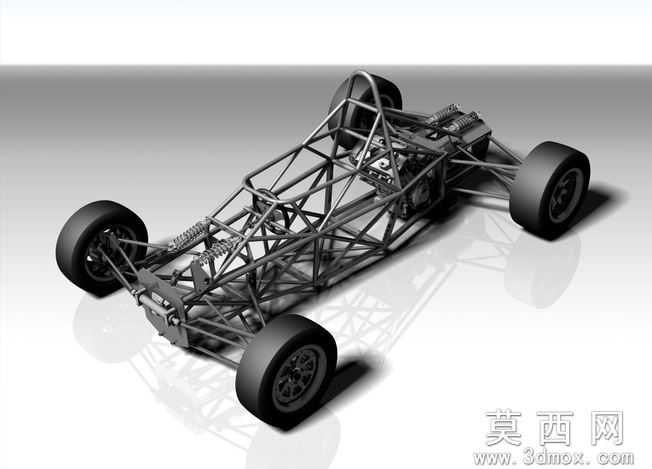

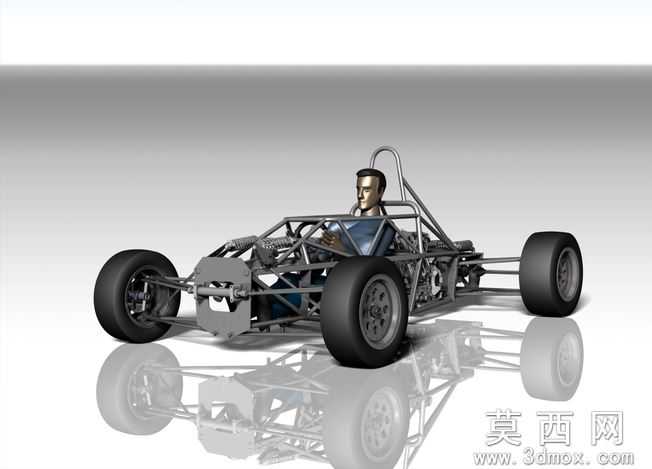

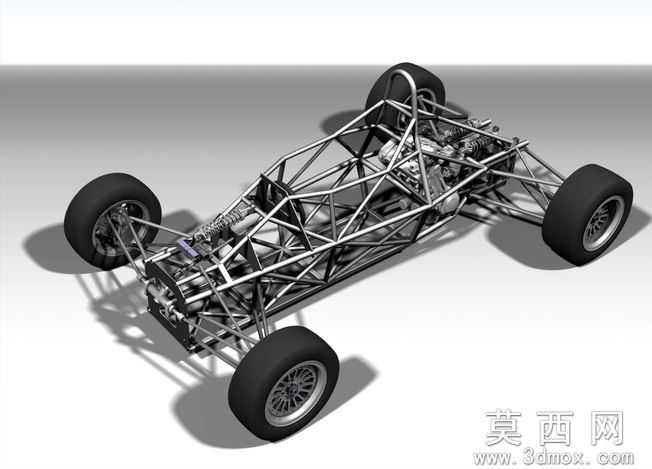

本模型为方程式赛车钢管桁架结构完整底盘三维模型，建模过程遵循方程式赛车底盘正向设计流程，首先以本田CBR600cc动力单元的安装尺寸为基准，搭建空间管架的主环、前环、侧边防撞结构的线框骨架，所有管材的连接节点均按照焊接工艺要求做相贯线处理，保证管件拼接无干涉，随后依次装配前双叉臂悬架、齿轮齿条转向机构、后悬置总成、动力传动系统、制动管路固定支架等子部件，每一个安装位的孔位、配合公差均参考实车设计标准设定，未出现结构错位或装配冲突。参数设计层面，整车轴距设定为1600mm，前轮距1250mm、后轮距1200mm，车架主管材采用4130铬钼钢规格参数，悬架上下摆臂的硬点坐标经过运动学仿真校核，转向系统的传动比设定为12:1，保证转向响应符合方程式赛车的操控需求，动力总成安装位预留了发动机替换电机的改装接口，可适配不同动力方案的改装需求。渲染材质部分，车架钢管统一赋予哑光金属铬材质，悬架摆臂采用阳极氧化铝合金材质，减震器弹簧做黑色弹簧钢材质处理，轮胎采用哑光橡胶材质搭配亮面铝合金轮辋，地面添加柔和的环境阴影，整体渲染效果清晰呈现底盘的空间结构层次，所有部件的材质区分明确，便于快速识别不同系统的组成部件。结构原理上，该底盘采用空间钢管桁架式承载结构，无独立承载式车身，所有载荷均通过钢管框架传递，前悬架采用不等长双叉臂独立悬架搭配螺旋弹簧减震器，可精准控制车轮定位参数变化，转向系统采用齿轮齿条式结构直接连接转向柱与转向节，后悬架配合动力总成采用整体式副车架连接结构，传动系统将动力输出直接传递至后轮，制动系统的管路沿车架内侧布置，避免行驶过程中出现磕碰损坏。软件兼容方面，模型提供CATIA、Pro/Engineer、SolidWorks三种主流三维软件的原生格式，同时导出STEP、IGES通用中间格式，可兼容UG、Inventor等几乎所有主流三维设计软件，不同软件打开后均可保留完整的装配层级与零件特征，不会出现零件丢失或面破损的问题，无需额外修复即可直接用于后续设计工作。研发教学应用层面，该模型可作为高校车辆工程专业赛车设计课程的教学案例，帮助学生理解方程式赛车底盘的结构组成与硬点设计逻辑，也可作为大学生方程式赛车团队的设计参考模板，用于快速搭建初代底盘设计方案，同时也适用于赛车改装爱好者进行动力改装、悬架调校的仿真验证，缩短实物研发的验证周期，降低前期设计的试错成本。
