叉型铰接连接头结构设计

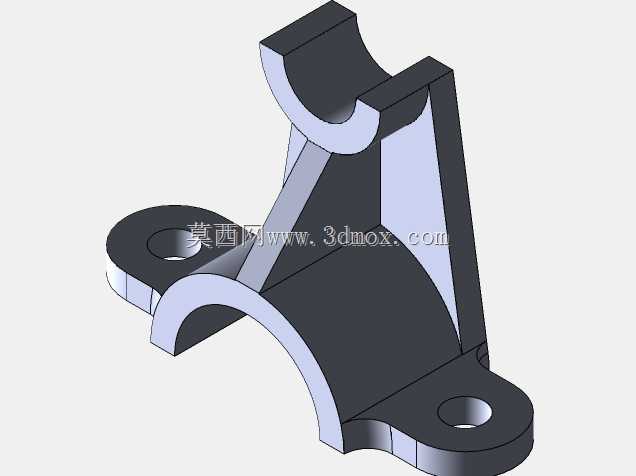

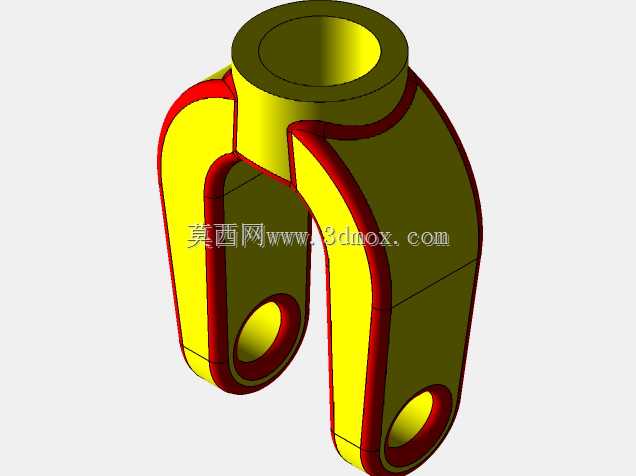

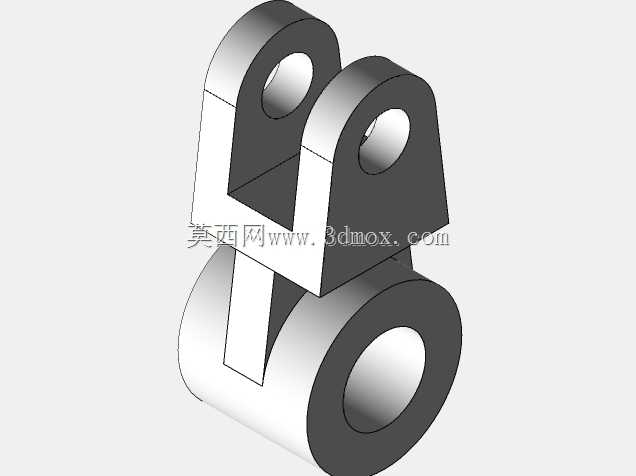

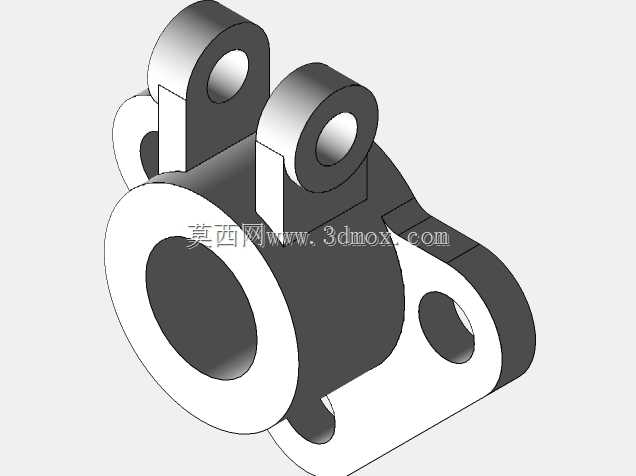

这类叉型铰接接头在工业传动、连杆机构、悬架连接、工装夹具铰接点位中应用十分广泛，核心作用是实现两个构件之间的铰接传动，允许连接端在设定角度范围内做相对摆动，同时传递轴向与径向的工作载荷，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，上端的同轴圆柱通孔用于穿装铰接销轴，与配套的连接耳座实现定位配合，孔壁的厚度经过载荷校核，能够满足额定工况下的挤压强度要求，孔口做了倒角处理，既方便销轴装配导入，也能去除加工毛刺避免装配时刮伤销轴表面。下端的两个对称叉臂是核心传力结构，每个叉臂端部都设置了同轴的销孔，用于和被连接件的铰接端配合，两个叉臂的间距根据配套连接件的厚度预留了合理的装配间隙，既不会因为间隙过大导致传动过程中出现横向窜动，也不会因为间隙过小造成装配卡滞。叉臂与上端筒体的过渡区域采用了大圆弧过渡设计，这一设计是为了分散铰接部位受载时的应力集中，避免交变载荷作用下过渡位置出现疲劳裂纹，实际建模过程中需要严格控制过渡圆弧的曲率，保证曲面顺滑无突变，同时兼顾壁厚均匀性，避免后续加工或成型过程中出现壁厚不均导致的变形问题。从安装边界来看，上端筒体的外径、总高度，以及下端叉臂的开档尺寸、销孔中心距都是核心安装参数，设计时需要匹配对应铰接点位的安装空间，保证接头摆动过程中不会和周边构件发生运动干涉。叉臂外侧的加强筋结构沿着受力方向布置，在不额外增加过多整体重量的前提下，提升了叉臂的抗弯强度，避免大载荷下叉臂出现外张变形。这类零件的加工通常会先完成整体坯料成型，再通过镗孔保证上下两组销孔的同轴度与位置精度，孔的尺寸公差一般选取过渡配合等级，保证销轴装配后既可以灵活转动，又不会出现过大的配合间隙。在实际选型应用中，需要根据传递的载荷大小、摆动角度范围、安装空间尺寸匹配对应规格的接头，同时要保证铰接销轴的强度与接头强度匹配，避免出现销轴先于接头失效的情况。建模过程中需要重点关注上下孔系的平行度要求，以及对称结构的形位公差，保证加工后零件的装配精度满足机构运动要求，避免因为形位公差超差导致机构运动卡滞、磨损加剧的问题。
