船舶通风用轴流风机结构设计

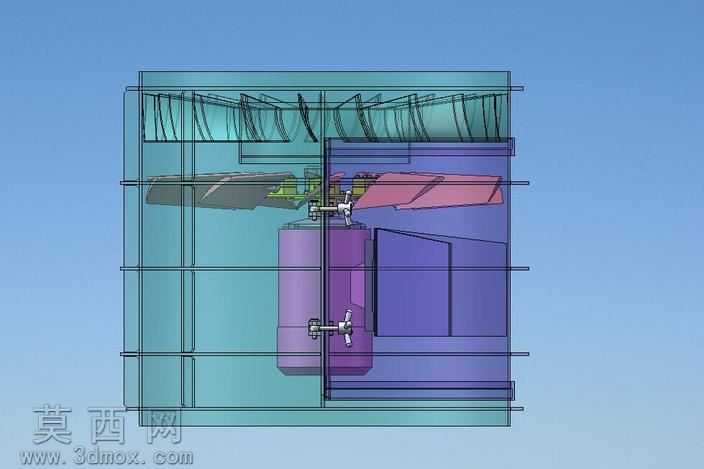

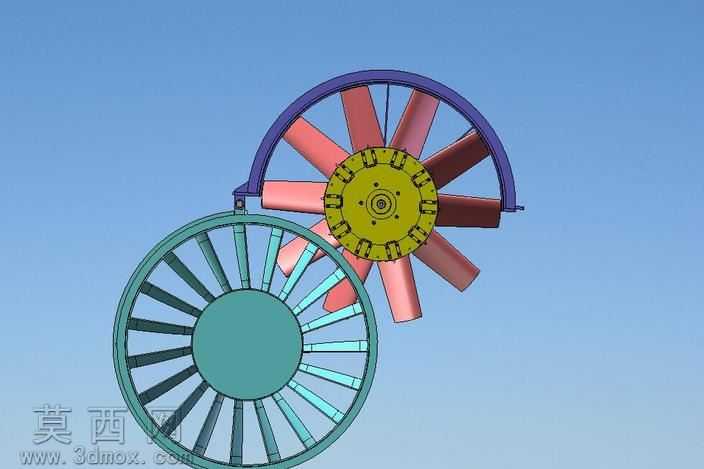

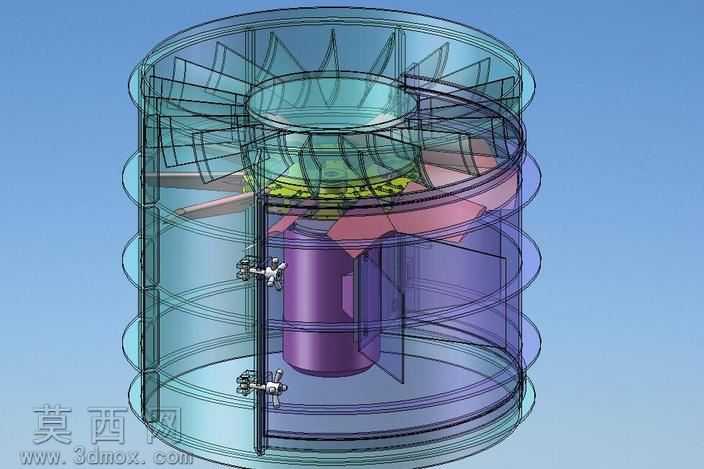

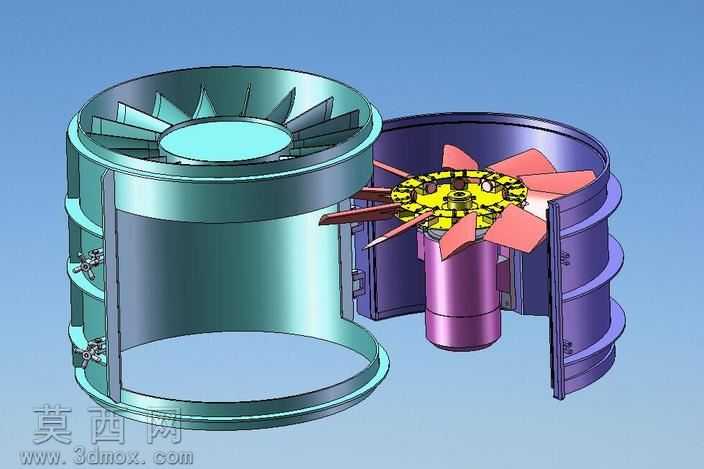

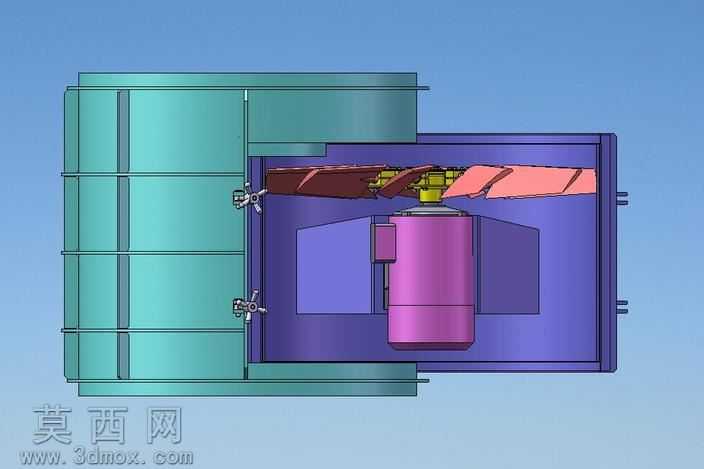

本作品为适配大型船舶舱室通风场景设计的轴流风机三维模型，整体采用模块化拆分建模思路，在三维建模过程中严格遵循工业通风设备的尺寸规范，设定转子直径为1200毫米，匹配大型船舶的大排量通风需求。建模阶段先完成核心风筒结构的搭建：风筒主体采用圆筒式承压结构，外侧设计多道环形加强筋提升筒体结构强度，筒身侧面开设可开合检修门结构，门体配套快拆式锁扣组件，无需专用工具即可快速开启完成内部部件检修，风筒两端设计法兰连接边，可直接与船舶通风管道对接装配。核心叶轮部分采用多叶片轴流布局，叶片选用前倾式曲面造型，建模时通过曲面放样功能逐一生成叶片翼型截面，保证叶片曲面的气动流畅性，叶片与中心轮毂采用螺栓紧固式连接结构，轮毂与内置驱动电机的输出轴做同轴定位设计，保证转动部件的同轴度精度。驱动电机部分独立建模，电机外壳做防腐密封结构设计，适配船舶高盐高湿的使用环境，电机与风筒内壁之间设计导流支撑筋，既可以固定电机位置，又能对进入风筒的气流做整流处理，降低气流紊流带来的振动与噪音。材质渲染阶段，风筒主体赋予青绿色金属防腐漆材质，还原船用设备的防腐涂层质感，检修门部分赋予深紫色金属漆材质区分功能区域，叶轮叶片分别赋予醒目的红色警示漆材质与黄色轮毂标识材质，电机部分赋予亮紫色金属烤漆材质，各部件材质区分清晰，能够直观展示设备的装配关系与结构层次。模型整体结构设计充分考虑船用场景的维护需求，叶轮、电机等运动部件均可单独拆卸更换，结构强度适配船舶航行中的振动工况，可直接用于船用通风系统的方案展示、结构校核以及装配工艺模拟，重型结构设计保证设备长期运行的稳定性，部件易拆设计大幅降低后期运维难度。
