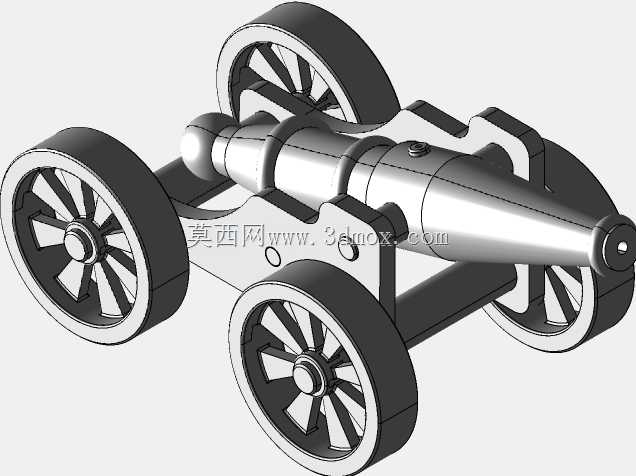

复古轮式火炮结构三维设计作品

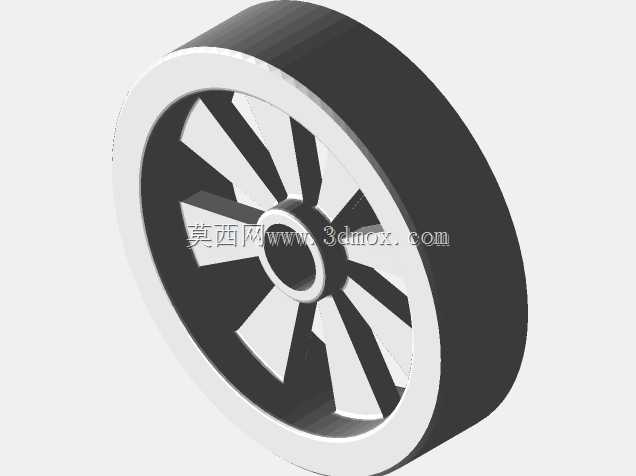

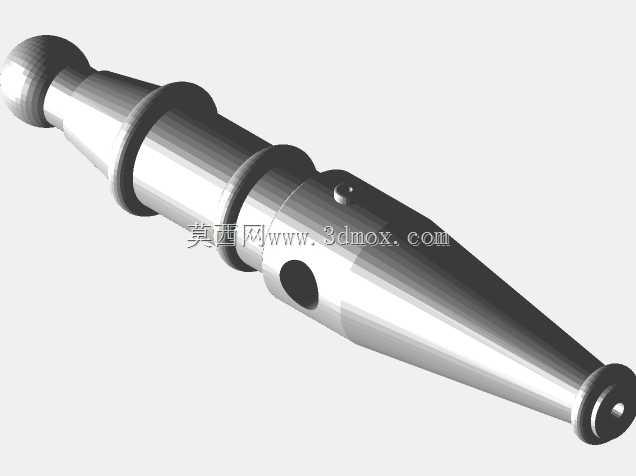

这款轮式复古火炮的结构设计，核心围绕静态展示、场景道具复刻两类应用场景展开，在结构还原阶段优先参考了近代前膛火炮的实际装配逻辑，没有做过度的艺术化夸张变形，所有部件的装配关系都符合真实机械结构的运动约束要求。从实际用途来看，这类结构既可以作为军事主题展馆的等比例缩比展品制作依据，也能为影视道具、文创周边的结构设计提供三维参考，部分结构细节的预留设计，也能适配改装为礼仪用发炮装置的结构需求。设计过程中首先确定了炮身与轮架的受力传递路径，炮管发射时的后坐力会通过炮耳轴传递到两侧炮架，再经轮轴分散到两个承重轮与前置支撑脚，整个受力路径没有冗余的传力部件，避免了多余结构带来的尺寸浪费。功能特性上，炮管与炮架的连接保留了真实火炮的俯仰调节自由度，轮组与轮轴之间预留了转动间隙，能够实现推行移动的动作模拟，炮身尾部的点火结构位置也做了细节还原，没有省略关键的功能结构特征。外形尺寸方面，整体结构的宽度控制在适配常规展示台摆放的范围，轮距的设定保证了静态放置时的侧向稳定性，不会出现侧翻风险，炮管的俯仰角度范围覆盖了真实火炮的常用射击角度区间，安装边界上所有突出结构都没有超出轮组的外侧轮廓，运输或者摆放时不会因为突出部件造成磕碰损坏。设计时特意简化了不必要的内部复杂膛线结构，把建模重心放在外部装配关系的准确性上，轮辐、炮箍、支撑脚这些外部可见的结构都做了等比例还原，部件之间的连接位置都预留了标准的装配间隙，方便后续做3D打印拆分或者实物拼装时的公差调整，整个结构没有出现干涉的装配关系，所有活动部件的运动行程都符合实际机械结构的运动逻辑，不会出现运动卡死或者穿模的问题。
